Модуль I-7088-G/S CR I-7088 with DN-8P8C-CA External Board (Gray Cover) (RoHS)

Артикул: I-7088-G/S CR
Характеристики
Полное наименование:
—
Модуль I-7088-G/S CR I-7088 with DN-8P8C-CA External Board (Gray Cover) (RoHS)
Срок гарантии
—
12 мес.
163 307 тенге/шт
Варианты цен
163 307 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

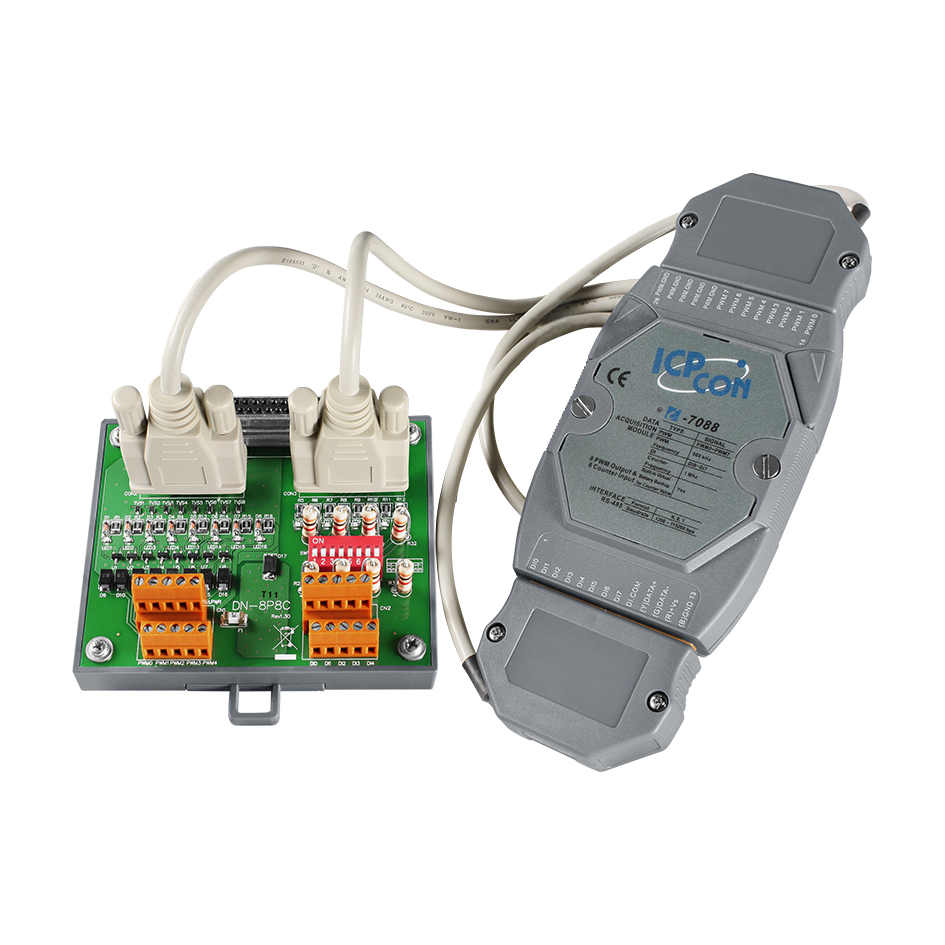

Модуль I-7088-G/S CR от ICP DAS представляет собой промышленное устройство ввода-вывода, оснащённое 8 каналами цифрового вывода с широтно-импульсной модуляцией (ШИМ) и 8 каналами высокоскоростного счётчика/энкодера. В комплект поставки входит внешняя плата DN-8P8C-CA, расширяющая функциональность модуля.

Ключевые технические особенности модуля I-7088-G/S CR включают:

  • Цифровой вывод: 8 каналов ШИМ с максимальной частотой до 500 кГц, поддерживающие выходное напряжение от +3,5 до +50 В постоянного тока и максимальный ток нагрузки 200 мА на канал. Режимы работы: циклический и непрерывный. Рабочий цикл регулируется в диапазоне от 0,1% до 99,9%. Тип подключения каналов — Sink (отводящий ток).
  • Цифровой ввод: 8 каналов с максимальной частотой до 1 МГц, поддерживающие входное напряжение от +3,5 до +50 В постоянного тока. Разрешение счётчика — 32 бита, максимальное количество счётов — 4 294 967 295. Тип подключения каналов — Sink (отводящий ток).
  • Интерфейс связи: RS-485 с поддержкой протоколов DCON и Modbus RTU, обеспечивающий скорость передачи данных от 1200 до 115200 бит/с.
  • Электропитание: Рабочее напряжение от 10 до 30 В постоянного тока, потребляемая мощность — 2,9 Вт. Защита от неверной полярности присутствует.
  • Условия эксплуатации: Рабочая температура от -25 до +75°C, температура хранения от -40 до +85°C, влажность от 10% до 95% без конденсации.
  • Защита: Изоляция каналов внутренней логики — 2500 В постоянного тока. Защита от электростатического разряда (ESD) по IEC 61000-4-2 — ±4 кВ для каждого канала. Защита от быстрых транзиентных помех (EFT) по IEC 61000-4-4 — ±4 кВ для линии питания.

Модуль I-7088-G/S CR предназначен для применения в системах автоматизации, где требуется управление нагрузками с различными уровнями напряжения и частоты, а также высокоскоростной учёт импульсов. Он может быть использован в следующих областях:

  • Управление двигателями: Регулирование скорости и положения с помощью ШИМ-сигналов и счёта импульсов от энкодеров.
  • Системы измерения частоты: Учёт частоты вращения, скорости потока или других параметров, требующих высокоскоростного счёта.
  • Автоматизация процессов: Управление технологическими процессами, где необходимо точное и быстрое управление и мониторинг.

Преимущества модуля I-7088-G/S CR включают:

  • Гибкость в управлении: Возможность работы с различными уровнями напряжения и частоты, что делает модуль универсальным для различных приложений.
  • Высокая скорость обработки: Поддержка высокоскоростных счётов и ШИМ-сигналов, обеспечивающая точность и быстродействие системы.
  • Надёжность: Широкий диапазон рабочих температур и защита от электромагнитных помех обеспечивают стабильную работу в сложных промышленных условиях.
  • Простота интеграции: Стандартный интерфейс RS-485 и поддержка распространённых протоколов связи облегчают интеграцию модуля в существующие системы автоматизации.

Модуль I-7088-G/S CR совместим с другими устройствами ICP DAS, такими как I-8088W, I-87088W, CAN-2088, что позволяет расширять функциональность системы и интегрировать дополнительные модули ввода-вывода по мере необходимости. Это делает его эффективным решением для комплексных проектов автоматизации, требующих гибкости и надёжности.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 123 x 72 x 35
Потребление тока 2.9 Вт
Сторожевой таймер Есть
Материал корпуса Пластик
Монтаж На DIN-рейку
Системные индикаторы 1 индикатор Питание/Передача данных
Рабочее напряжение 10 ~ 30 В пост.тока
Защита от неверной полярности Есть
Рабочая температура, °C -25 ~ +75
Температура хранения, °C -40 ~ +85
Рабочая влажность, % 10 ~ 95, без образования конденсата
Скорость передачи данных, бит/с 1200 ~ 115200
Интерфейс RS-485
Протоколы последовательной связи DCON
Изоляция каналов внутренней логики 2500 В пост.тока
Защита ESD (IEC 61000-4-2) ±4 кВ для каждого канала
Защита EFT (IEC 61000-4-4) ±4 кВ для линии питания
Количество каналов ШИМ 8
Частота 1 Гц ~ 500 кГц
Максимальная нагрузка на канал Sink: 200 мА при 50 В пост., Source: -
Тип подключения каналов ШИМ Sink
Рабочий цикл 0.1 ~ 99.9%
Режим работы Циклический, Непрерывный
Количество ускоренных счетов 1 ~ 65535
Запуск Аппаратный или программный
Тип каналов ШИМ Открытый коллектор
Напряжение нагрузки +5 ~ +50 В пост.тока
Максимальная частота счета 1 МГц
Количество каналов Энкодер/Частотомер/Счетчик 8
Разрешение счетчика/энкодера, бит 32
Режим счетчика Счет вверх
Поддержка аварийного питания Есть
Напряжение в закрытом состоянии +1 В пост.тока макс.
Тип каналов Приемник
Энкодер/Частотомер/Счетчик
Напряжение в открытом состоянии +3.5 ~ 50 В пост.тока
Тип устройства Энкодер
