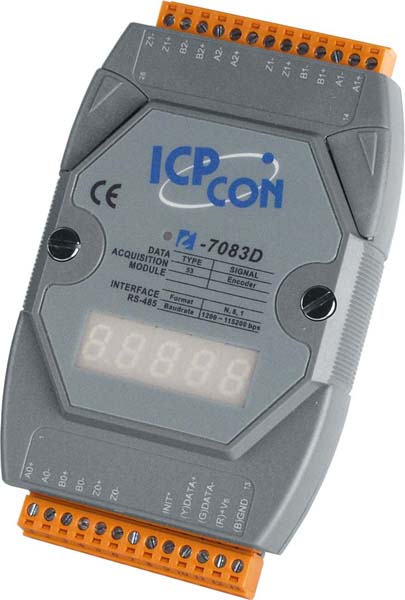

Модуль I-7083D-G CR от компании ICP DAS предназначен для точного измерения и подсчета импульсов с трехосевых энкодеров, обеспечивая высокую точность и надежность в промышленных приложениях. Устройство оснащено 32-битным счетчиком и 7-сегментным светодиодным дисплеем для индикации текущих значений.
Ключевые технические особенности модуля включают:
- Количество каналов: 3 изолированных канала для энкодеров/частотомеров/счетчиков, позволяющих одновременно обрабатывать сигналы с трех осей.
- Разрешение счетчика: 32 бита, обеспечивающее высокую точность измерений.
- Максимальная частота счета: 1 МГц, что позволяет работать с высокоскоростными сигналами.
- Режимы работы: поддержка квадратурного счета, счета по часовой стрелке (CW/CCW) и счета с импульсным направлением (Pulse/Dir), обеспечивая гибкость в настройке под различные типы энкодеров.
- Интерфейс связи: RS-485 с протоколом DCON, обеспечивающий надежную и быструю передачу данных на расстоянии.
- Скорость передачи данных: от 1200 до 115200 бит/с, позволяющая адаптироваться к различным требованиям системы.
- Электропитание: рабочее напряжение 10–30 В постоянного тока с потреблением до 1,5 Вт, что делает устройство энергоэффективным.
- Защита: защита от неверной полярности, изоляция каналов внутренней логики на 3000 В постоянного тока, защита от электростатических разрядов (ESD) ±4 кВ для каждого канала и защита от быстрых транзиентов (EFT) ±4 кВ для линии питания, обеспечивая надежную работу в сложных условиях.
- Условия эксплуатации: рабочая температура от –25 до +75 °C, температура хранения от –40 до +85 °C, рабочая влажность 10–90% без образования конденсата, что позволяет использовать устройство в различных климатических условиях.
- Монтаж: установка на DIN-рейку, обеспечивающая удобство монтажа и экономию пространства в распределительных щитах.
- Индикаторы: наличие 7-сегментного светодиодного дисплея для отображения текущих значений и индикатора питания/передачи данных для мониторинга состояния устройства.
Модуль I-7083D-G CR идеально подходит для применения в системах автоматизации, где требуется точный учет и обработка сигналов с нескольких осей. Он может быть интегрирован в системы управления станками с ЧПУ, роботизированные комплексы, системы мониторинга и контроля, а также в другие промышленные приложения, где необходима высокая точность измерений и надежность работы. Совместимость с протоколом DCON и интерфейсом RS-485 позволяет легко интегрировать модуль в существующие системы автоматизации, обеспечивая эффективную и бесперебойную работу оборудования.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Потребление тока | 1.5 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| 7-сегментный светодиодный дисплей | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | DCON |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Максимальная частота счета | 1 МГц |
| Количество каналов Энкодер/Частотомер/Счетчик | 3 3-х осевой |
| Разрешение счетчика/энкодера, бит | 32 |
| Напряжение в закрытом состоянии | +2 В пост. макс. |
| Тип каналов | Приемник Энкодер/Частотомер/Счетчик |
| Режим энкодера | Режим квадратурного счета, режим счета CW/CCW, режим счета Pulse/Dir |
| Напряжение в открытом состоянии | 5 В: +3,5 ~ +5 В пост. тока 12 В с внешним резистором 1 кОм: +5 ~ +12 В пост. тока 24 В с внешним резистором 2 кОм: +7 ~ +24 В пост. тока |
| Тип устройства | Энкодер |
