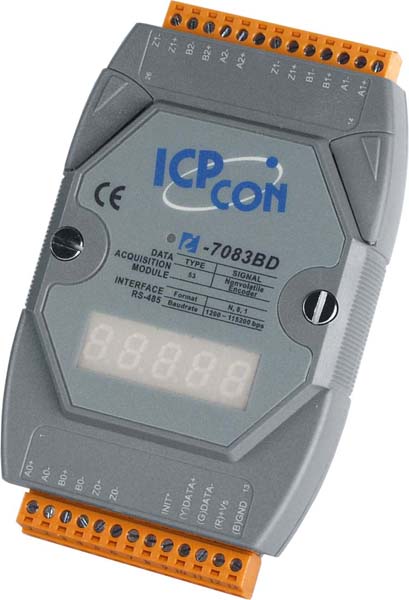

Модуль I-7083BD-G CR 3-axis 32 bits encoder counter with LED Display

Артикул: I-7083BD-G CR
Характеристики
Полное наименование:
—
Модуль I-7083BD-G CR 3-axis 32 bits encoder counter with LED Display
Срок гарантии
—
12 мес.
147 622 тенге/шт
Варианты цен
147 622 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Модуль I-7083BD-G CR от компании ICP DAS предназначен для высокоскоростного считывания и обработки сигналов с трехосевых энкодеров, обеспечивая точность до 32 бит. Это устройство идеально подходит для применения в системах автоматизации, где требуется надежный и быстрый учет вращения или линейного перемещения объектов.

Ключевые технические особенности модуля включают:

  • Трехосевой вход энкодера: независимая настройка каждого канала в режимах квадратурного счета, счета по импульсу/направлению и счета по часовой стрелке/против часовой стрелки.
  • Высокая частота входного сигнала: поддержка максимальной частоты до 1 МГц, что обеспечивает быструю обработку сигналов.
  • 32-битное разрешение счетчика: позволяет точно отслеживать позиции и перемещения с высокой степенью детализации.
  • Гальваническая изоляция: изоляция каналов внутренней логики на уровне 3000 В пост. тока и защита от электростатических разрядов (ESD) до ±4 кВ для каждого канала, что повышает надежность работы в промышленных условиях.
  • Интерфейс RS-485 с протоколом DCON: обеспечивает стабильную и быструю передачу данных на скорости от 1200 до 115200 бит/с, что важно для интеграции в существующие системы автоматизации.
  • Сторожевой таймер: наличие сторожевого таймера повышает надежность системы, автоматически перезагружая устройство в случае сбоев.
  • Виртуальный аккумулятор: функция сохранения данных счетчика при отключении питания предотвращает потерю информации о позициях при перебоях в электроснабжении.
  • Светодиодный индикатор: наличие индикатора питания/передачи данных позволяет оперативно отслеживать состояние устройства.
  • Рабочие условия: широкий диапазон рабочих температур от -25 до +75°C и рабочая влажность от 10 до 95% без конденсации обеспечивают стабильную работу в различных промышленных средах.
  • Монтаж на DIN-рейку: компактные размеры (123 x 72 x 35 мм) и возможность монтажа на DIN-рейку упрощают интеграцию устройства в существующие системы.

Модуль I-7083BD-G CR находит применение в различных областях промышленной автоматизации, включая:

  • Автоматизация зданий: мониторинг и управление системами отопления, вентиляции и кондиционирования воздуха (HVAC).
  • Фабричная автоматизация: контроль и управление процессами на производственных линиях, включая отслеживание положения и скорости движущихся частей.
  • Машиностроение: интеграция в системы управления станками с ЧПУ для точного контроля операций.
  • Удаленное обслуживание и диагностика: использование в системах удаленного мониторинга и диагностики для обеспечения бесперебойной работы оборудования.
  • Испытательное оборудование: применение в лабораторных установках для точного измерения и контроля параметров движения.

Преимущества модуля I-7083BD-G CR включают:

  • Высокая точность и скорость обработки сигналов: обеспечивают надежную работу в системах, требующих быстрого и точного учета движений.
  • Надежность и защита: функции гальванической изоляции, защиты от ESD и EFT, а также виртуальный аккумулятор повышают устойчивость устройства к внешним воздействиям и обеспечивают сохранность данных.
  • Гибкость интеграции: поддержка различных режимов входа и интерфейсов связи позволяет легко интегрировать модуль в существующие системы автоматизации.
  • Устойчивость к внешним воздействиям: широкий диапазон рабочих температур и влажности делают устройство пригодным для эксплуатации в различных промышленных условиях.

Модуль I-7083BD-G CR является надежным и высокопроизводительным решением для задач, связанных с точным измерением и контролем движений в промышленных системах автоматизации. Его технические характеристики и функциональные возможности обеспечивают эффективную интеграцию в различные области применения, повышая общую эффективность и надежность автоматизированных процессов.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 123 x 72 x 35
Потребление тока 1.5 Вт
Сторожевой таймер Есть
Материал корпуса Пластик
Монтаж На DIN-рейку
Системные индикаторы 1 индикатор Питание/Передача данных
7-сегментный светодиодный дисплей Есть
Рабочее напряжение 10 ~ 30 В пост.тока
Защита от неверной полярности Есть
Рабочая температура, °C -25 ~ +75
Температура хранения, °C -40 ~ +85
Рабочая влажность, % 10 ~ 95, без образования конденсата
Скорость передачи данных, бит/с 1200 ~ 115200
Интерфейс RS-485
Протоколы последовательной связи DCON
Изоляция каналов внутренней логики 3000 В пост.тока
Защита ESD (IEC 61000-4-2) ±4 кВ для каждого канала
Защита EFT (IEC 61000-4-4) ±4 кВ для линии питания
Максимальная частота счета 1 МГц
Количество каналов Энкодер/Частотомер/Счетчик 3
3-х осевой
Разрешение счетчика/энкодера, бит 32
Поддержка аварийного питания Есть
Напряжение в закрытом состоянии +2 В пост. макс.
Тип каналов Приемник
Энкодер/Частотомер/Счетчик
Режим энкодера Режим квадратурного счета, режим счета CW/CCW, режим счета Pulse/Dir
Напряжение в открытом состоянии 5 В: +3,5 ~ +5 В пост. тока
12 В с внешним резистором 1 кОм: +5 ~ +12 В пост. тока
24 В с внешним резистором 2 кОм: +7 ~ +24 В пост. тока
Тип устройства Энкодер
