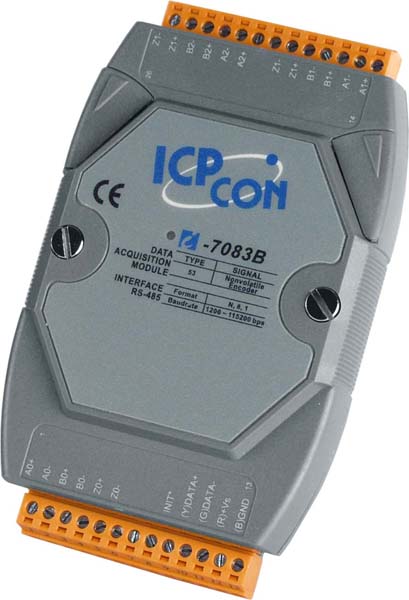

Модуль I-7083B-G CR 3-axis 32 bits encoder counter

Модуль I-7083B-G CR от компании ICP DAS предназначен для высокоскоростного считывания и обработки сигналов с трехосевых энкодеров. Это устройство обеспечивает точное измерение положения и скорости в различных промышленных приложениях, требующих надежной и быстрой обработки данных.

Ключевые технические особенности модуля I-7083B-G CR включают:

• Трехосевой вход энкодера: каждый канал может быть настроен на один из режимов: квадратурный счет, счет по импульсу/направлению или счет по часовой стрелке/против часовой стрелки, с максимальной частотой входного сигнала до 1 МГц.
• 32-битное разрешение счетчика: обеспечивает высокую точность измерений и возможность работы с большими диапазонами значений.
• Интерфейс RS-485 с протоколом DCON: поддерживает скорости передачи данных от 1200 до 115200 бит/с, что обеспечивает гибкость в настройке системы.
• Защита от неверной полярности: предотвращает повреждение устройства при подключении питания с обратной полярностью.
• Изоляция каналов внутренней логики: каждый канал изолирован на 3000 В постоянного тока, что повышает устойчивость к помехам и защищает от перенапряжений.
• Защита от электростатических разрядов (ESD): каждый канал защищен от ESD до ±4 кВ, что повышает надежность работы в промышленных условиях.
• Защита от быстрых переходных процессов (EFT): линия питания защищена от EFT до ±4 кВ, что снижает риск повреждения устройства от коротких импульсов напряжения.
• Сторожевой таймер: встроенный сторожевой таймер обеспечивает автоматический перезапуск устройства в случае сбоев, повышая надежность системы.
• Поддержка аварийного питания: функция сохранения данных счетчика при отключении питания позволяет избежать потери информации.
• Габаритные размеры: компактные размеры 123 x 72 x 35 мм и монтаж на DIN-рейку облегчают интеграцию устройства в существующие системы.

Модуль I-7083B-G CR находит применение в различных областях промышленной автоматизации, включая:

• Автоматизация зданий: мониторинг и управление системами отопления, вентиляции и кондиционирования воздуха (HVAC).
• Фабричная автоматизация: контроль и управление производственными линиями и роботизированными системами.
• Машиностроение: точное измерение положения и скорости в станках с числовым программным управлением (ЧПУ).
• Удаленное обслуживание и диагностика: мониторинг состояния оборудования и диагностика неисправностей на расстоянии.
• Испытательное оборудование: измерение параметров в процессе тестирования различных устройств и систем.

Преимущества модуля I-7083B-G CR включают:

• Высокая точность и скорость обработки сигналов: обеспечивает надежную работу в системах, требующих быстрой реакции и точных измерений.
• Гибкость настройки: возможность выбора различных режимов входа и скорости передачи данных позволяет адаптировать устройство под конкретные задачи.
• Надежность и защита: встроенные функции защиты от перенапряжений, электростатических разрядов и быстрых переходных процессов повышают устойчивость устройства к внешним воздействиям.
• Простота интеграции: компактные размеры и стандартный монтаж на DIN-рейку облегчают установку и подключение устройства в существующие системы.

Модуль I-7083B-G CR совместим с другими устройствами ICP DAS, поддерживающими протокол DCON, что обеспечивает легкую интеграцию в комплексные системы автоматизации. Его можно использовать в сочетании с промышленными контроллерами, датчиками и исполнительными механизмами для создания эффективных и надежных решений в области промышленной автоматизации.

Основные характеристики:
