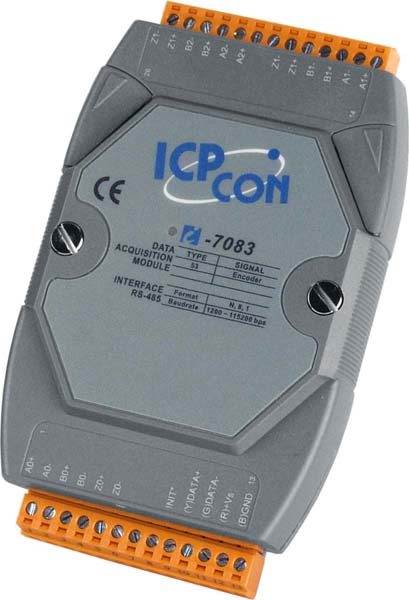

Модуль I-7083-G CR 3-axis 32 bits encoder counter

Модуль I-7083-G CR от компании ICP DAS представляет собой устройство ввода-вывода, предназначенное для обработки сигналов с трехосевых энкодеров и счетчиков с разрешением 32 бита. Он обеспечивает высокоточное измерение и передачу данных, что делает его незаменимым в системах автоматизации, где требуется мониторинг и управление движением или позиционированием.

Ключевые технические особенности модуля I-7083-G CR включают:

• Количество каналов: 3 изолированные оси для подключения энкодеров или счетчиков.
• Режимы работы: поддержка квадратурного счета, счета по часовой стрелке/против часовой стрелки (CW/CCW) и счета по импульсу/направлению (Pulse/Dir).
• Максимальная частота счета: до 1 МГц, обеспечивая высокоскоростную обработку сигналов.
• Интерфейс связи: RS-485 с протоколом DCON, поддерживающий скорости передачи данных от 1200 до 115200 бит/с.
• Электропитание: рабочее напряжение от 10 до 30 В постоянного тока с максимальным потреблением 1,5 Вт.
• Условия эксплуатации: рабочая температура от -25 до +75°C, температура хранения от -40 до +85°C, влажность от 10 до 90% без конденсации.
• Защита: изоляция каналов внутренней логики до 3000 В постоянного тока, защита от электростатического разряда (ESD) ±4 кВ для каждого канала и защита от быстрых транзиентных помех (EFT) ±4 кВ для линии питания.

Модуль I-7083-G CR находит применение в различных областях промышленной автоматизации, включая:

• Системы управления движением: мониторинг и управление позиционированием в роботизированных установках и конвейерных системах.
• Оборудование для измерения скорости и частоты: интеграция в системы, требующие точного измерения скорости вращения или частоты сигналов.
• Контроль и управление процессами: использование в системах, где необходимо отслеживание и управление параметрами процессов, связанными с движением или позиционированием.

Преимущества модуля I-7083-G CR включают:

• Высокая точность и скорость обработки сигналов, что обеспечивает надежную работу в системах с высокими требованиями к производительности.
• Широкий диапазон рабочих температур и защитные функции, позволяющие использовать модуль в различных промышленных условиях.
• Гибкость подключения благодаря поддержке различных режимов работы и интерфейсов связи, что облегчает интеграцию в существующие системы автоматизации.

Модуль I-7083-G CR совместим с другими устройствами ICP DAS, поддерживающими протокол DCON, что позволяет создавать масштабируемые и эффективные системы автоматизации. Его конструктивные особенности, такие как монтаж на DIN-рейку и пластиковый корпус, обеспечивают удобство установки и эксплуатации в промышленных условиях.
