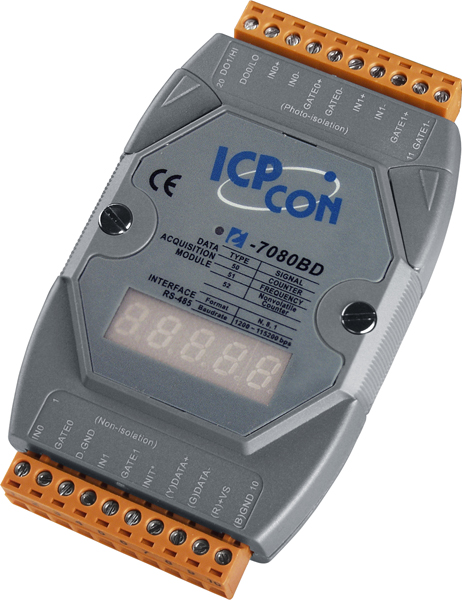

Модуль I-7080BD-G CR I-7080B-G with LED display

Модуль I-7080BD-G CR от ICP DAS представляет собой устройство с двумя каналами для ввода счетчика/частотомера и двумя каналами дискретного вывода. Он оснащен 7-сегментным светодиодным дисплеем для отображения значений и поддерживает протоколы DCON и Modbus RTU, что обеспечивает гибкость в интеграции с различными системами автоматизации.

Ключевые технические особенности модуля включают:

• Два канала ввода счетчика/частотомера: поддержка 32-битного счета и частоты до 100 кГц, что позволяет точно измерять и контролировать высокоскоростные сигналы.
• Два канала дискретного вывода: тип "открытый коллектор" (Sink), с максимальным напряжением нагрузки от +3,5 до +30 В постоянного тока и максимальным током 30 мА на канал, обеспечивая надежное управление внешними устройствами.
• 7-сегментный светодиодный дисплей: отображает значения счетчиков, упрощая мониторинг и диагностику в реальном времени.
• Программируемый порог напряжения: от +0,1 до +5 В постоянного тока для каналов ввода, позволяя адаптировать устройство к различным уровням сигналов.
• Виртуальная батарейная защита: сохраняет значения счетчиков при отключении питания, предотвращая потерю данных.
• Двойной сторожевой таймер: обеспечивает надежную работу устройства, автоматически перезагружая его в случае сбоев.
• Гальваническая изоляция: 3000 В постоянного тока между каналами ввода и логикой, повышая устойчивость к помехам и защищая оборудование.
• Защита от перенапряжения: ±0,5 кВ для линии питания, ±4 кВ для каждого канала от электростатического разряда (ESD) и ±4 кВ для линии питания от быстрых переходных процессов (EFT), соответствующие стандартам IEC 61000-4-2 и IEC 61000-4-4.

Модуль I-7080BD-G CR предназначен для применения в различных областях промышленной автоматизации, включая:

• Автоматизация зданий: мониторинг и управление системами отопления, вентиляции и кондиционирования воздуха (HVAC), освещением и другими инженерными системами.
• Фабричная автоматизация: контроль процессов на производственных линиях, сбор данных с датчиков и управление исполнительными механизмами.
• Машиностроение: интеграция в системы управления станками и оборудованием для повышения эффективности и точности операций.
• Удаленное обслуживание и диагностика: сбор и передача данных с удаленных объектов для мониторинга состояния оборудования и проведения профилактических работ.
• Испытательное оборудование: использование в лабораториях и испытательных стендах для точного измерения и контроля параметров сигналов.

Преимущества модуля I-7080BD-G CR включают:

• Гибкость в интеграции: поддержка двух протоколов связи (DCON и Modbus RTU) и различных уровней сигналов ввода, что облегчает подключение к существующим системам.
• Надежность: наличие защитных функций, таких как гальваническая изоляция и защита от перенапряжений, обеспечивают долгосрочную и бесперебойную работу устройства в сложных промышленных условиях.
• Удобство эксплуатации: 7-сегментный дисплей и программируемые функции, включая пороги напряжения и фильтрацию сигналов, упрощают настройку и мониторинг работы устройства.

Модуль I-7080BD-G CR совместим с различными системами автоматизации и может быть интегрирован в существующие инфраструктуры благодаря поддержке стандартных протоколов и гибким настройкам входных сигналов. Его применение способствует повышению эффективности и надежности процессов в различных отраслях промышленности.

Основные характеристики:
