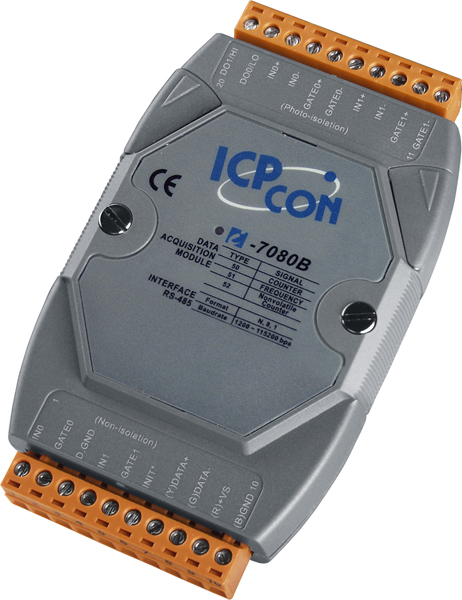

Модуль I-7080B-G CR от компании ICP DAS предназначен для высокоскоростного измерения частоты и подсчёта импульсов. Он оснащён двумя независимыми 32-битными счётчиками/частотомерами, поддерживающими максимальную частоту входного сигнала до 100 кГц. Входные каналы могут быть настроены как изолированные (с изоляцией 3750 В переменного тока), так и не изолированные, с программируемым порогом напряжения от +0,1 до +5 В постоянного тока. Это обеспечивает гибкость при подключении различных типов датчиков и сенсоров.
Модуль оснащён двумя цифровыми выходами с открытым коллектором, которые могут работать в режиме Sink. Напряжение нагрузки составляет от +3,5 до +30 В постоянного тока, а максимальный ток нагрузки на канал — 30 мА. Для защиты от электростатических разрядов (ESD) предусмотрена защита до ±4 кВ для каждого канала, что повышает надёжность работы устройства в промышленных условиях.
Для обеспечения сохранности данных счётчика при перебоях в электроснабжении модуль оснащён функцией виртуального аккумулятора, которая сохраняет значения счётчика в памяти устройства. Это особенно важно в приложениях, где требуется точный учёт импульсов или частоты, например, в системах учёта энергии, мониторинге производственных процессов или в автоматизации управления оборудованием.
Модуль I-7080B-G CR поддерживает протокол DCON и интерфейс RS-485, что обеспечивает надёжную и быструю передачу данных на расстояниях до нескольких километров. Скорость передачи данных варьируется от 1200 до 115200 бит/с, что позволяет адаптировать систему под различные требования по скорости обмена информацией. Рабочий диапазон напряжения питания составляет от +24 до +30 В постоянного тока, а потребляемая мощность — 2,0 Вт, что делает устройство энергоэффективным и подходящим для длительной эксплуатации в промышленных условиях.
Модуль I-7080B-G CR предназначен для использования в различных областях промышленности, включая автоматизацию зданий, управление производственными процессами, системы мониторинга и диагностики оборудования. Его надёжность, гибкость настройки и защита от внешних воздействий делают его оптимальным решением для интеграции в системы автоматизации и сбора данных, требующие точного измерения частоты и подсчёта импульсов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Потребление тока | 2.0 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | +24 ~ +30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | DCON |
| Защита от перенапряжения | ±0.5 кВ для линии питания |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Тип подключения каналов дискретного вывода | Sink |
| Напряжение нагрузки | +3.5 ~ +30 В пост. |
| Количество каналов дискретного вывода | 2 |
| Тип каналов дискретного вывода | Открытый коллектор Тип 'открытый коллектор' |
| Максимальная нагрузка на канал | 30 мА |
| Максимальная частота счета | 100 кГц |
| Количество каналов Энкодер/Частотомер/Счетчик | 2 |
| Разрешение счетчика/энкодера, бит | 32 |
| Режим счетчика | Счет вверх |
| Точность воспроизведения частоты | 1 Гц или 10 Гц |
| Программируемый порог напряжения | +0.1 ~ +5 В пост.тока |
| Поддержка аварийного питания | Есть |
| Напряжение в закрытом состоянии | +1 В пост.тока макс. |
| Режим частотомера | Есть |
| Тип каналов | Приемник Энкодер/Частотомер/Счетчик Дискретный вывод |
| Программируемый фильтр | 2 мкс ~ 65 мс |
| Индивидуальная настройка каналов | Нет |
| Напряжение в открытом состоянии | Изолированный: +3.5 ~ +30 В пост. Неизолированный: +2.4 ~ +5 В пост. |
| Тип устройства | Модуль дискретного вывода Энкодер |
