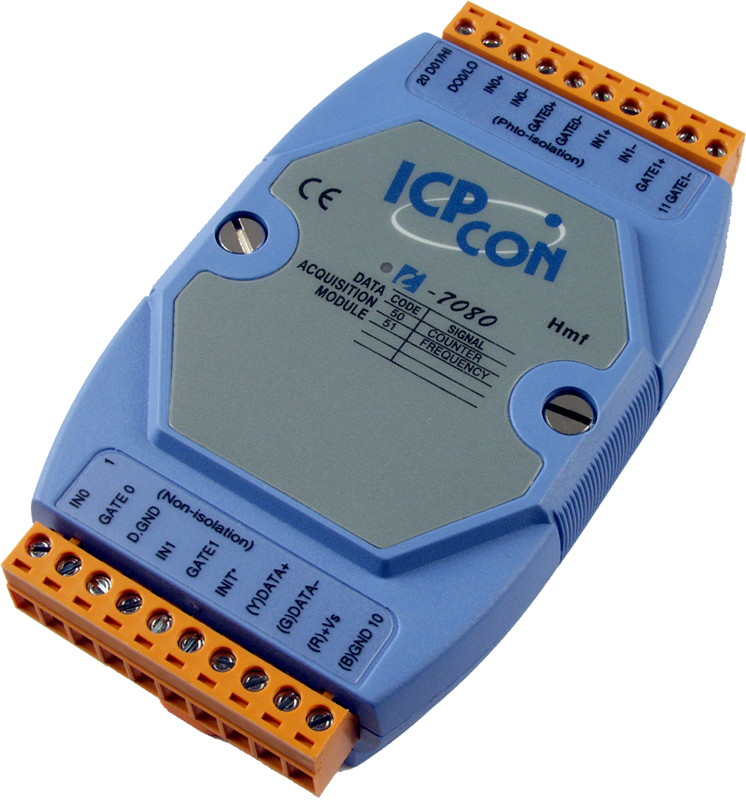

Модуль I-7080 CR 2-channel Counter/Frequency Input Module

Модуль I-7080 CR от компании ICP DAS представляет собой устройство ввода-вывода с двумя независимыми каналами для измерения частоты и импульсов, а также двумя каналами дискретного вывода. Он оснащён интерфейсом RS-485 и поддерживает протокол DCON, что обеспечивает эффективную интеграцию в промышленные системы автоматизации.

Ключевые технические особенности модуля I-7080 CR включают:

• Два канала счётчика/частотомера: каждый с 32-битной разрядностью и максимальной частотой до 100 кГц, что позволяет точно измерять частоту и количество импульсов в широком диапазоне приложений.
• Два канала дискретного вывода: тип "открытый коллектор" с максимальным выходным напряжением 30 В и током 30 мА на канал, обеспечивая гибкость в управлении внешними устройствами.
• Гальваническая изоляция: внутренняя изоляция между каналами и логикой составляет 3000 В постоянного тока, что повышает устойчивость к электромагнитным помехам и защищает оборудование от перенапряжений.
• Интерфейс RS-485: поддержка скорости передачи данных от 1200 до 115200 бит/с и протокола DCON, обеспечивая надёжную и быструю связь на больших расстояниях.
• Защита от электростатического разряда (ESD): каждый канал защищён от воздействия ESD до ±4 кВ, что повышает надёжность работы в промышленных условиях.
• Широкий диапазон рабочих температур: от -25 до +75°C, что позволяет использовать модуль в различных климатических условиях.
• Компактные размеры: 123 x 72 x 35 мм, что облегчает монтаж на DIN-рейку и экономит пространство в распределительных щитах.

Модуль I-7080 CR предназначен для применения в различных областях промышленной автоматизации, включая:

• Автоматизация зданий: мониторинг и управление системами отопления, вентиляции и кондиционирования воздуха (HVAC), а также освещением и системами безопасности.
• Фабричная автоматизация: сбор и обработка данных с производственных линий, контроль качества продукции и управление технологическими процессами.
• Автоматизация машин: интеграция в системы управления станками и оборудованием для повышения эффективности и точности операций.
• Удалённое обслуживание и диагностика: мониторинг состояния оборудования и проведение диагностики на расстоянии, что снижает время простоя и повышает надёжность эксплуатации.
• Испытательное оборудование: использование в системах тестирования для измерения частоты и импульсов, а также управления внешними устройствами.

Преимущества модуля I-7080 CR включают:

• Гибкость подключения: возможность работы с различными типами входных сигналов благодаря программируемым уровням напряжения и фильтрации шумов.
• Надёжность: защита от перенапряжений, электростатических разрядов и электромагнитных помех обеспечивает стабильную работу в сложных промышленных условиях.
• Простота интеграции: поддержка стандартных протоколов и интерфейсов облегчает подключение к существующим системам автоматизации.
• Энергоэффективность: низкое потребление энергии (2 Вт) способствует снижению эксплуатационных расходов.

Модуль I-7080 CR является надёжным и эффективным решением для интеграции в системы промышленной автоматизации, обеспечивая точность измерений, гибкость подключения и высокую степень защиты в различных приложениях.

Основные характеристики:
