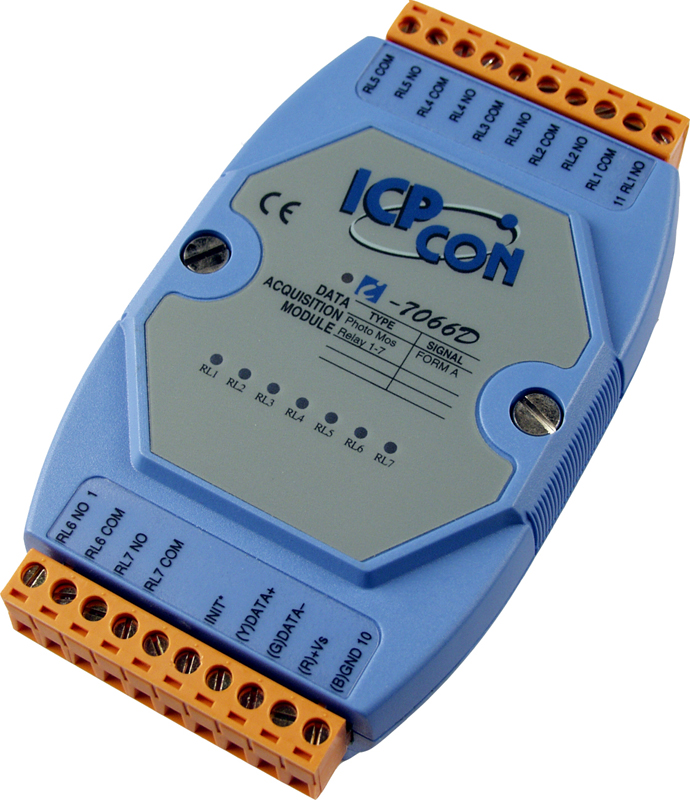

Модуль I-7066D CR I-7066 with LED display

Модуль I-7066D CR от ICP DAS представляет собой устройство для релейного вывода, оснащённое семью каналами с оптореле. Он предназначен для интеграции в системы автоматизации, требующие надёжного и быстрого переключения сигналов. Модуль поддерживает интерфейс RS-485 и протокол DCON, обеспечивая эффективную связь с контроллерами и другими устройствами.

Ключевые технические особенности модуля I-7066D CR включают:

• Количество каналов релейного вывода: 7 опторелейных каналов с нормально разомкнутыми контактами.
• Нагрузочная способность реле: 0,13 А при 350 В для переменного и постоянного тока.
• Время переключения реле: 2 мс для включения и 1 мс для выключения, что обеспечивает высокую скорость отклика системы.
• Гальваническая изоляция: 5000 В постоянного тока между каналами внутренней логики и релейными контактами, повышая защиту от помех и перенапряжений.
• Защита от электростатического разряда (ESD): ±4 кВ для каждого канала и ±8 кВ для случайной точки, соответствующая стандарту IEC 61000-4-2.
• Защита от быстрых транзиентных помех (EFT): ±4 кВ для каждого канала и линии питания, ±2 кВ для порта RS-485, в соответствии со стандартом IEC 61000-4-4.
• Сторожевой таймер: наличие аппаратного и программного сторожевого таймера для повышения надёжности работы системы.
• Рабочие условия: температурный диапазон от -25 до +75°C и влажность от 10% до 95% без конденсации, что позволяет использовать модуль в различных промышленных средах.
• Электропитание: входное напряжение от 10 до 30 В постоянного тока с защитой от неверной полярности, обеспечивая гибкость в выборе источника питания.
• Монтаж: установка на DIN-рейку, что упрощает интеграцию в существующие шкафы управления.
• Индикаторы: светодиодные индикаторы для отображения состояния питания и передачи данных, а также для каждого канала релейного вывода, обеспечивая визуальный контроль за состоянием устройства.

Модуль I-7066D CR предназначен для использования в системах автоматизации, где требуется управление различными устройствами с помощью релейных выходов. Он может быть интегрирован в системы управления технологическими процессами, системы сигнализации, а также в системы управления освещением и отоплением. Благодаря своей надёжности и широкому диапазону рабочих условий, модуль подходит для применения в различных отраслях промышленности, включая машиностроение, энергетику и транспорт.

Преимущества модуля I-7066D CR включают:

• Высокая скорость переключения: минимальное время отклика реле обеспечивает быструю реакцию системы на изменения входных сигналов.
• Надёжность: гальваническая изоляция и защита от электромагнитных помех повышают устойчивость устройства к внешним воздействиям.
• Гибкость в установке: возможность монтажа на DIN-рейку упрощает интеграцию в различные системы управления.
• Широкий диапазон рабочих условий: возможность эксплуатации при температуре от -25 до +75°C и влажности от 10% до 95% без конденсации расширяет области применения модуля.

Модуль I-7066D CR совместим с другими устройствами ICP DAS, поддерживающими протокол DCON, что облегчает расширение и модернизацию существующих систем автоматизации. Его использование позволяет повысить эффективность и надёжность управления различными технологическими процессами в промышленной сфере.

Основные характеристики:
