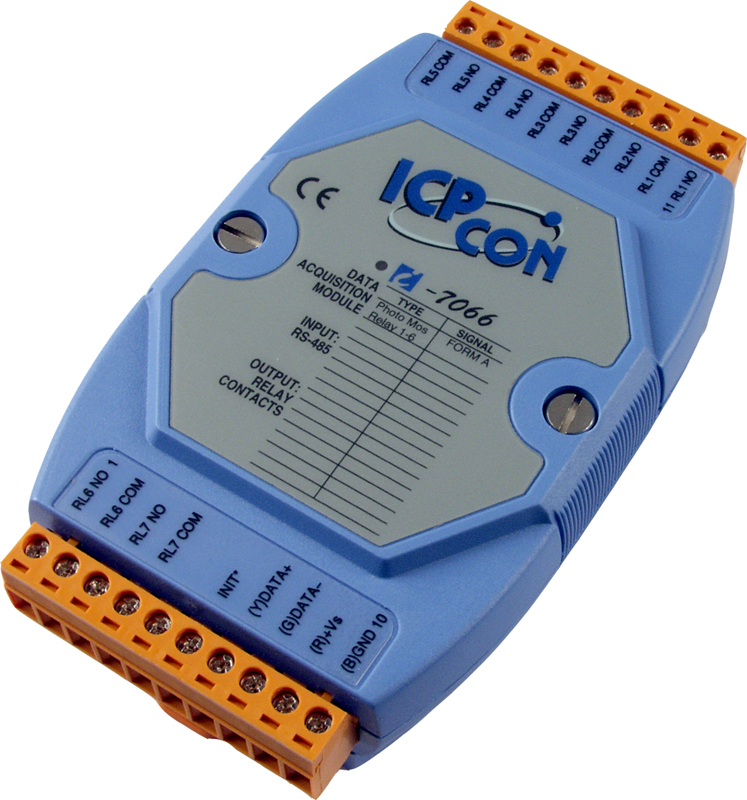

Модуль I-7066 CR от компании ICP DAS представляет собой 7-канальный модуль дискретного вывода с оптическими реле (PhotoMOS), предназначенный для интеграции в системы автоматизации и управления промышленными процессами. Устройство обеспечивает надежное и быстрое переключение сигналов, что делает его идеальным для применения в различных областях промышленности.
**Ключевые технические особенности:**
- Количество каналов релейного вывода: 7 (Form A).
- Тип реле: Фото-реле (PhotoMOS).
- Нагрузочная способность реле: 0,13 А при 350 В (переменный или постоянный ток).
- Время переключения реле: 2 мс (максимум).
- Время восстановления реле: 1 мс (максимум).
- Гальваническая изоляция каналов внутренней логики: 5000 В постоянного тока.
- Интерфейс связи: RS-485 с протоколом DCON.
- Скорость передачи данных: от 1200 до 115200 бит/с.
- Рабочее напряжение: 10–30 В постоянного тока.
- Защита от неверной полярности: имеется.
- Сторожевой таймер: присутствует, с возможностью программной настройки.
- Рабочая температура: от –25 до +75 °C.
- Температура хранения: от –40 до +85 °C.
- Рабочая влажность: 10–95% без конденсации.
- Материал корпуса: пластик.
- Монтаж: на DIN-рейку.
- Размеры: 123 x 72 x 35 мм.
**Области применения и целевая аудитория:**
Модуль I-7066 CR предназначен для использования в системах автоматизации, где требуется надежное и быстрое переключение сигналов. Он может быть интегрирован в различные промышленные приложения, включая системы управления оборудованием, системы сигнализации, а также в устройствах, требующих изоляции управляющих сигналов от управляющих цепей. Целевая аудитория включает инженеров и технических специалистов, занимающихся проектированием и обслуживанием промышленных систем автоматизации.
**Преимущества и совместимость:**
- Высокая скорость переключения: время переключения реле составляет 2 мс, что обеспечивает быструю реакцию системы.
- Гальваническая изоляция: изоляция каналов внутренней логики на уровне 5000 В постоянного тока повышает надежность и защищает от помех.
- Широкий диапазон рабочих температур: от –25 до +75 °C, что позволяет использовать модуль в различных климатических условиях.
- Простой монтаж: установка на DIN-рейку упрощает процесс интеграции в существующие системы.
- Совместимость: интерфейс RS-485 с протоколом DCON обеспечивает легкую интеграцию с другими устройствами ICP DAS и сторонними системами, поддерживающими этот протокол.
Модуль I-7066 CR является надежным и эффективным решением для задач, связанных с дискретным выводом сигналов в промышленных системах автоматизации, обеспечивая высокую производительность и долговечность в эксплуатации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Потребление тока | 0.4 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Количество каналов релейного вывода | 7 |
| Установка значения при подаче питания | Есть, настраивается программно |
| Время восстановления | 1 мс |
| Установка безопасного значения | Есть, настраивается программно |
| Нагрузочная способность реле | 0.13 А @ 350 В |
| Тип каналов релейного вывода | Оптореле |
| Время переключения реле | 2 мс |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | DCON |
| Изоляция каналов внутренней логики | 5000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для каждого канала и линии питания ±2 кВ для порта RS-485 |
| Тип устройства | Модуль дискретного вывода |
| Тип каналов | Релейный вывод |
