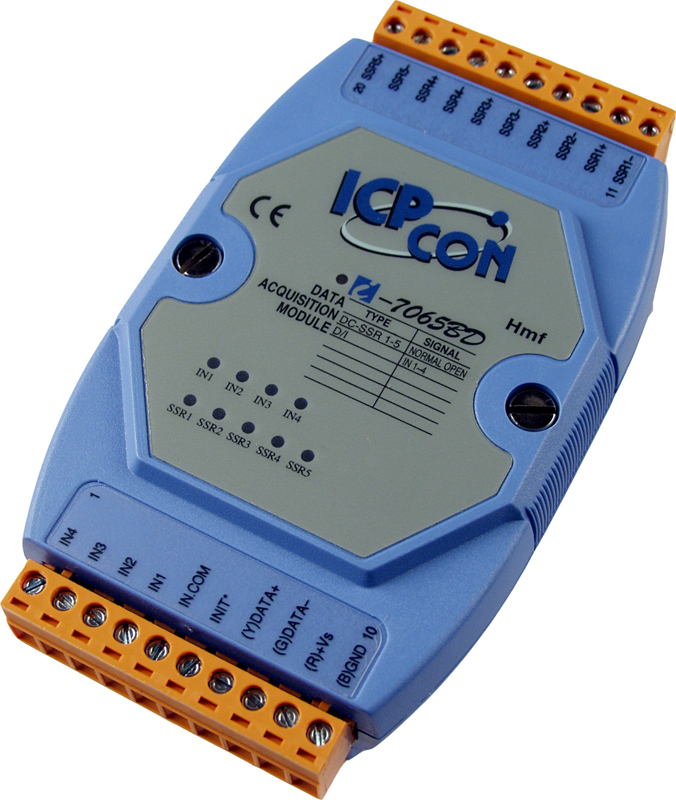

Модуль I-7065BD CR от компании ICP DAS представляет собой устройство ввода-вывода, оснащённое 4 каналами изолированного дискретного ввода и 5 каналами релейного вывода постоянного тока. Он предназначен для интеграции в системы автоматизации, требующие надёжного и изолированного обмена сигналами между различными компонентами оборудования.
Ключевые технические особенности модуля I-7065BD CR включают:
- Дискретный ввод: 4 канала с входным сопротивлением 3 кОм, поддерживающие частоту счёта до 100 Гц и 16-битный счётчик (0–65535). Напряжение в открытом состоянии: до +1 В постоянного тока; в закрытом состоянии: от +4 до +30 В постоянного тока. Защита от перенапряжения: ±35 В постоянного тока.
- Релейный вывод: 5 каналов с твердотельными реле (Form A), рассчитанными на максимальную нагрузку 1 А при напряжении от 3 до 30 В постоянного тока. Время включения/выключения реле: 1 мс. Защита от перенапряжения: ±35 В постоянного тока.
- Коммуникация: Интерфейс RS-485 с протоколом DCON, обеспечивающий скорость передачи данных от 1200 до 115200 бит/с. Изоляция каналов внутренней логики: 3750 В постоянного тока.
- Питание: Рабочее напряжение от 10 до 30 В постоянного тока, потребление тока 1 Вт.
- Условия эксплуатации: Рабочая температура от -25 до +75°C, температура хранения от -40 до +85°C, влажность от 10 до 95% без конденсации.
- Монтаж: Установка на DIN-рейку или стену. Габаритные размеры: 123 x 72 x 35 мм.
Модуль I-7065BD CR предназначен для использования в различных областях промышленной автоматизации, включая системы управления оборудованием, мониторинг состояния устройств и сбор данных с датчиков. Он обеспечивает надёжную изоляцию сигналов, что критично для защиты чувствительных компонентов системы от помех и перенапряжений.
Среди преимуществ модуля I-7065BD CR можно отметить:
- Высокая степень изоляции: Защита каналов от электростатического разряда до ±4 кВ для каждого контакта и до ±8 кВ для случайной точки, что повышает надёжность работы в промышленных условиях.
- Гибкость подключения: Возможность монтажа на DIN-рейку или стену, что упрощает интеграцию в существующие системы.
- Надёжность релейных выходов: Длительный срок службы без необходимости технического обслуживания благодаря использованию твердотельных реле.
Модуль I-7065BD CR совместим с различными системами автоматизации, поддерживающими интерфейс RS-485 и протокол DCON, что облегчает его интеграцию в существующие инфраструктуры. Его использование позволяет повысить эффективность и надёжность промышленных процессов, обеспечивая точный и изолированный обмен сигналами между компонентами системы.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Индикаторы ввода/вывода | 4 индикатора дискретного ввода, 5 индикаторов релейного вывода |
| Потребление тока | 1.0 Вт |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Мокрый контакт |
| Защита от перенапряжения | ±35 В пост. |
| Входное сопротивление | 3 кОм |
| Количество каналов дискретного ввода | 4 |
| Напряжение в закрытом состоянии | Мокрый контакт: +4 ~ 30 В пост. |
| Тип подключения каналов дискретного ввода | Sink/Source |
| Напряжение в открытом состоянии | Мокрый контакт: +1 В пост.макс. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Количество каналов релейного вывода | 5 |
| Установка значения при подаче питания | Есть, настраивается программно |
| Время восстановления | 1 мс |
| Установка безопасного значения | Есть, настраивается программно |
| Нагрузочная способность реле | 1 А при 3 ~ 30 В пост. |
| Тип каналов релейного вывода | Твердотельное реле (Form A) |
| Время переключения реле | 1 мс |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | DCON |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±2 кВ для линии питания |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
| Максимальное разрешение счетчика | 16 бит |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Тип каналов | Дискретный ввод Релейный вывод |
