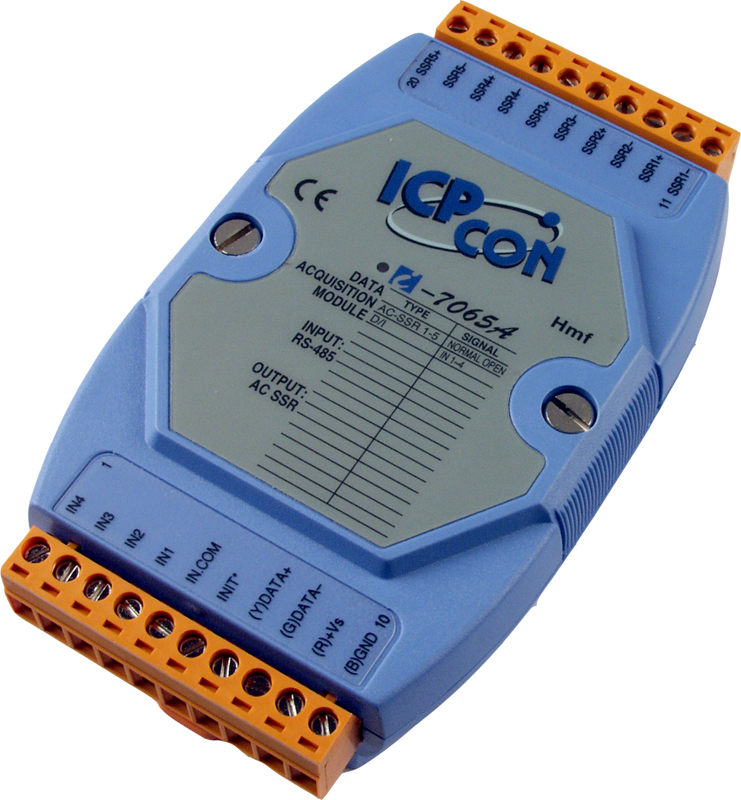

Модуль I-7065A CR 5-channel Solid-State Relay Output Module & AC-SSR

Модуль I-7065A CR от компании ICP DAS представляет собой устройство ввода-вывода, оснащённое 4 каналами дискретного ввода и 5 каналами релейного вывода. Он предназначен для интеграции в системы автоматизации, требующие надёжного и изолированного взаимодействия с внешними устройствами.

**Ключевые технические особенности:**

• Дискретный ввод: 4 канала с типом "мокрый контакт", обеспечивающие гальваническую изоляцию до 3750 В пост. тока. Входное сопротивление составляет 3 кОм, что минимизирует влияние на цепь ввода. Уровни логических сигналов: логический "0" — от 4 до 30 В пост. тока, логический "1" — до 1 В пост. тока. Максимальная частота считывания — 100 Гц с разрешением 16 бит.
• Релейный вывод: 5 каналов с нормально разомкнутыми контактами (Form A). Каждый канал поддерживает нагрузку до 1 А при напряжении от 24 до 265 В переменного тока. Время переключения реле — 1/2 цикла плюс 1 мс, что обеспечивает быструю реакцию системы.
• Интерфейс и протоколы: Подключение осуществляется через интерфейс RS-485, поддерживающий скорость передачи данных от 1200 до 115200 бит/с. Используемый протокол DCON обеспечивает эффективную и надёжную связь между устройствами.
• Питание и потребление: Рабочее напряжение питания составляет от 10 до 30 В постоянного тока. Модуль потребляет не более 0,6 Вт, что способствует экономии энергии в промышленных приложениях.
• Условия эксплуатации: Рабочая температура устройства варьируется от -25 до +75°C, а температура хранения — от -40 до +85°C. Модуль устойчив к воздействию влаги при уровне влажности от 10 до 95% без образования конденсата.
• Защита и надёжность: Модуль оснащён защитой от перенапряжения до ±35 В пост. тока и защитой от электростатического разряда (ESD) согласно IEC 61000-4-2: ±4 кВ для каждого канала и ±8 кВ для случайной точки. Также предусмотрены функции сторожевого таймера (аппаратного и программного) для повышения надёжности работы системы.

**Области применения и целевая аудитория:**

Модуль I-7065A CR предназначен для использования в промышленных системах автоматизации, где требуется надёжный ввод и вывод сигналов с изоляцией. Он идеально подходит для интеграции в системы управления технологическими процессами, мониторинга и управления оборудованием, а также в системы сбора данных с различных датчиков и исполнительных механизмов.

**Преимущества и совместимость:**

• Гибкость подключения: Возможность подключения к различным устройствам через интерфейс RS-485 с поддержкой протокола DCON, что обеспечивает совместимость с широким спектром промышленного оборудования.
• Надёжность: Высокий уровень защиты от перенапряжений и электростатических разрядов гарантирует стабильную работу в условиях промышленного окружения.
• Простота монтажа: Компактные габариты (123 x 72 x 35 мм) и возможность монтажа на DIN-рейку или на стену упрощают установку и интеграцию в существующие системы.
• Энергоэффективность: Низкое потребление энергии (0,6 Вт) способствует снижению эксплуатационных расходов при длительном использовании.

Модуль I-7065A CR от ICP DAS является надёжным и эффективным решением для задач ввода-вывода в промышленных системах автоматизации, обеспечивая высокую степень изоляции, защиту от внешних воздействий и гибкость в подключении к различным устройствам.
