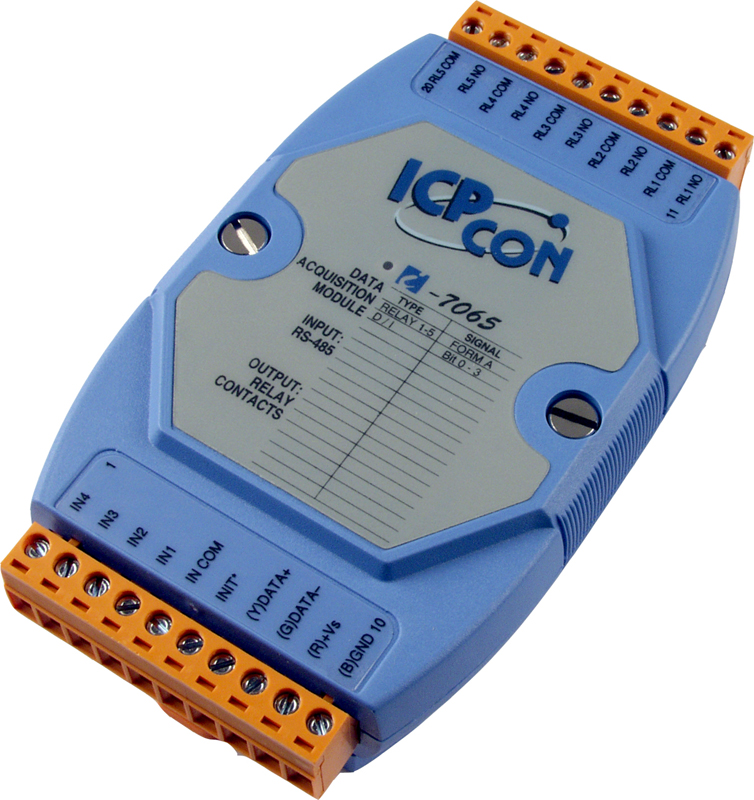

Модуль I-7065 CR от ICP DAS представляет собой промышленный модуль ввода-вывода, оснащённый четырьмя изолированными цифровыми входами и пятью каналами релейного вывода. Он предназначен для интеграции в системы автоматизации, требующие надёжного и гибкого управления цифровыми сигналами.
**Ключевые технические особенности:**
- Цифровые входы: 4 канала с возможностью работы в режимах Sink и Source, поддерживающие входное напряжение от 4 до 30 В постоянного тока. Каждый канал может функционировать как 16-битный счётчик с максимальной частотой 100 Гц и минимальной длительностью импульса 5 мс. Входное сопротивление составляет 3 кОм, обеспечивая защиту от перенапряжений до ±35 В постоянного тока.
- Релейные выходы: 5 каналов с нормально разомкнутыми контактами (Form A), способные переключать токи до 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока. Время срабатывания реле — 6 мс, время восстановления — 3 мс. Механический ресурс реле достигает 20 миллионов циклов переключений.
- Интерфейс связи: RS-485 с поддержкой протокола DCON, обеспечивающий скорость передачи данных от 1200 до 115200 бит/с. Формат передачи: N, 8, 1.
- Питание: Рабочее напряжение от 10 до 30 В постоянного тока, потребляемая мощность — 1,3 Вт.
- Условия эксплуатации: Рабочая температура от -25 до +75°C, влажность от 10 до 95% без конденсации. Корпус выполнен из пластика и предназначен для монтажа на DIN-рейку.
**Области применения и целевая аудитория:**
Модуль I-7065 CR идеально подходит для использования в системах автоматизации зданий, промышленного оборудования и удалённого мониторинга. Он обеспечивает эффективное управление цифровыми сигналами в различных отраслях, включая машиностроение, энергетику и транспорт. Благодаря гибким настройкам и надёжной защите от перенапряжений, модуль гарантирует стабильную работу в сложных промышленных условиях.
**Преимущества и совместимость:**
- Гибкость конфигурации: Возможность выбора режима работы входных каналов (Sink/Source) и настройка значений при подаче питания и безопасных значений, что упрощает интеграцию в различные системы.
- Надёжность: Высокая степень изоляции (до 3750 В постоянного тока) и защита от перенапряжений обеспечивают устойчивую работу в условиях электромагнитных помех и перепадов напряжения.
- Совместимость: Интерфейс RS-485 и поддержка протокола DCON позволяют интегрировать модуль в существующие системы автоматизации, обеспечивая совместимость с широким спектром оборудования.
Модуль I-7065 CR от ICP DAS представляет собой надёжное и гибкое решение для управления цифровыми сигналами в промышленных системах автоматизации, обеспечивая высокую степень защиты и совместимость с различным оборудованием.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 0.18 |
| Габаритные размеры, мм | 123 x 72 x 35 |
| Потребление тока | 1.3 Вт |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Мокрый контакт |
| Защита от перенапряжения | ±35 В пост. |
| Входное сопротивление | 3 кОм |
| Количество каналов дискретного ввода | 4 |
| Напряжение в закрытом состоянии | Мокрый контакт: +4 ~ 30 В пост. |
| Тип подключения каналов дискретного ввода | Sink/Source |
| Напряжение в открытом состоянии | Мокрый контакт: +1 В пост.макс. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Количество каналов релейного вывода | 5 |
| Установка значения при подаче питания | Есть, настраивается программно |
| Механическая износостойкость | 20000000 переключений |
| Время восстановления | 3 мс |
| Установка безопасного значения | Есть, настраивается программно |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Электрическая износостойкость | 100000 переключений |
| Тип каналов релейного вывода | Силовое реле (Form A) |
| Время переключения реле | 6 мс |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | DCON |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±2 кВ для линии питания |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
| Максимальное разрешение счетчика | 16 бит |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Тип каналов | Дискретный ввод Релейный вывод |
