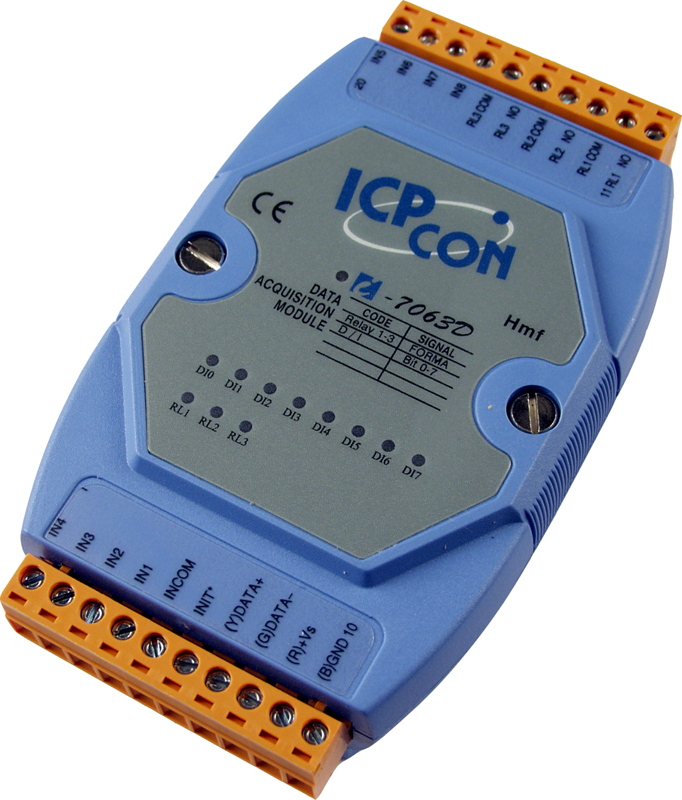

Модуль I-7063D CR от компании ICP DAS представляет собой устройство ввода-вывода, оснащённое 8 изолированными цифровыми входами и 3 каналами мощных релейных выходов. Он предназначен для интеграции в системы автоматизации, требующие надёжного и эффективного управления сигналами.
**Ключевые технические особенности:**
- Цифровые входы: 8 каналов с изоляцией до 3750 В, поддерживающие типы подключения Sink и Source. Напряжение включения составляет от +4 до +30 В постоянного тока, а выключения — до +1 В. Входное сопротивление — 3 кОм.
- Релейные выходы: 3 канала с нормально разомкнутыми контактами (Form A). Каждый релейный канал способен коммутировать ток до 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока. Время переключения реле — 6 мс, время восстановления — 3 мс.
- Интерфейс связи: RS-485 с поддержкой протокола DCON, обеспечивающий скорость передачи данных от 1200 до 115200 бит/с.
- Питание: Рабочее напряжение от 10 до 30 В постоянного тока, потребляемая мощность — до 1,4 Вт.
- Условия эксплуатации: Рабочая температура от -25 до +75 °C, влажность от 10 до 95% без конденсации.
- Габариты: 123 x 72 x 35 мм, монтаж на DIN-рейку.
**Области применения и целевая аудитория:**
Модуль I-7063D CR предназначен для использования в промышленных системах автоматизации, где требуется надёжный сбор и управление цифровыми сигналами. Он идеально подходит для предприятий, занимающихся контролем и мониторингом технологических процессов, а также для систем управления оборудованием, где необходима изоляция входных сигналов и управление мощными нагрузками через релейные выходы.
**Преимущества и совместимость:**
- Гальваническая изоляция: Защищает систему от перенапряжений и электромагнитных помех, повышая надёжность работы.
- Универсальность подключения: Поддержка различных типов подключения входных каналов (Sink и Source) обеспечивает гибкость в интеграции с различными устройствами.
- Простой монтаж: Компактные размеры и возможность монтажа на DIN-рейку упрощают установку и экономят пространство в распределительных щитах.
- Широкий диапазон рабочих температур: Возможность эксплуатации в условиях от -25 до +75 °C делает модуль подходящим для использования в различных климатических зонах.
Модуль I-7063D CR от ICP DAS является надёжным решением для задач ввода-вывода в промышленных системах, обеспечивая высокую степень изоляции, гибкость подключения и простоту монтажа, что делает его ценным компонентом в автоматизированных системах управления.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Индикаторы ввода/вывода | 8 индикаторов дискретного ввода, 3 индикатора релейного вывода |
| Потребление тока | 1.4 Вт |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Мокрый контакт |
| Защита от перенапряжения | ±35 В пост. |
| Входное сопротивление | 3 кОм |
| Количество каналов дискретного ввода | 8 |
| Напряжение в закрытом состоянии | Мокрый контакт: +4 ~ 30 В пост. |
| Тип подключения каналов дискретного ввода | Sink/Source |
| Напряжение в открытом состоянии | Мокрый контакт: +1 В пост.макс. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Количество каналов релейного вывода | 3 |
| Установка значения при подаче питания | Есть, настраивается программно |
| Механическая износостойкость | 20000000 переключений |
| Время восстановления | 3 мс |
| Установка безопасного значения | Есть, настраивается программно |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Электрическая износостойкость | 100000 переключений |
| Тип каналов релейного вывода | Силовое реле (Form A) |
| Время переключения реле | 6 мс |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | DCON |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±2 кВ для линии питания |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
| Максимальное разрешение счетчика | 16 бит |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Тип каналов | Дискретный ввод Релейный вывод |
