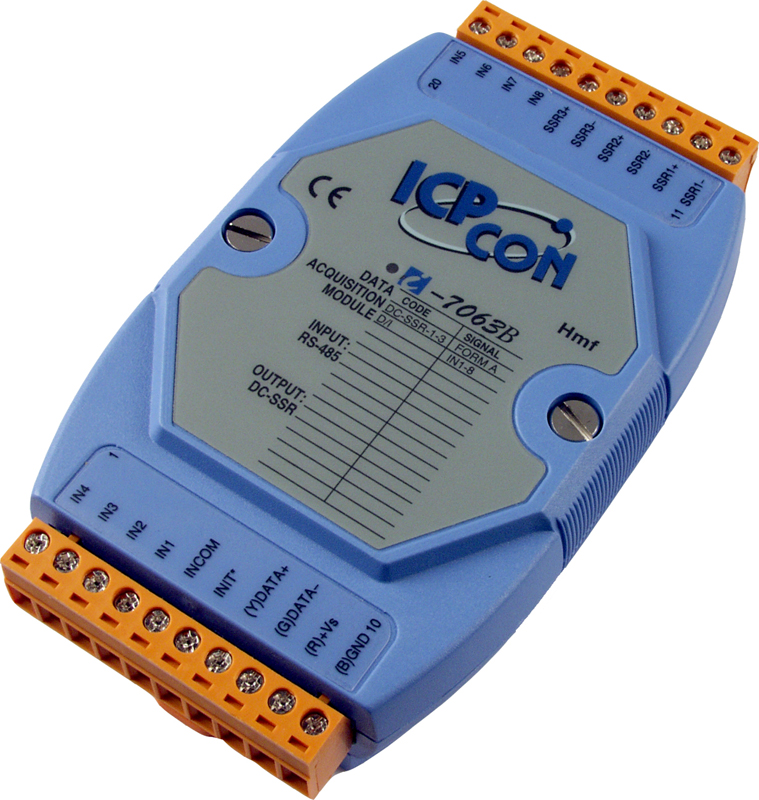

Модуль I-7063B CR 3-channel Solid-State Relay Output Module & DC-SSR

Модуль I-7063B CR от компании ICP DAS представляет собой 8-канальный модуль дискретного ввода с изоляцией и 3-канальный релейного вывода постоянного тока. Устройство предназначено для интеграции в системы автоматизации, обеспечивая надежный сбор и передачу данных с различных датчиков и исполнительных механизмов.

Ключевые технические особенности модуля включают:

• Габаритные размеры: 123 x 72 x 35 мм, что позволяет компактно размещать устройство в распределительных щитах и шкафах.
• Потребление тока: 0,5 Вт, обеспечивая эффективное использование энергии в промышленных приложениях.
• Типы каналов ввода: 8 каналов типа "мокрый контакт" с входным сопротивлением 3 кОм, поддерживающие напряжение в открытом состоянии до +1 В и в закрытом состоянии от +4 до +30 В постоянного тока.
• Типы каналов вывода: 3 канала с твердотельными реле (Form A), способные переключать нагрузку до 1 А при напряжении от 3 до 30 В постоянного тока. Время переключения реле составляет 1 мс, что обеспечивает быструю реакцию системы.
• Защита от перенапряжения: ±35 В постоянного тока, что повышает надежность работы устройства в условиях электрических помех.
• Гальваническая изоляция: 3750 В постоянного тока между каналами внутренней логики и внешними сигналами, обеспечивая защиту от высоковольтных импульсов и предотвращая повреждение компонентов.
• Интерфейс связи: RS-485 с протоколом DCON, поддерживающий скорость передачи данных от 1200 до 115200 бит/с, что обеспечивает гибкость в настройке системы и совместимость с различными контроллерами.
• Рабочие условия: температурный диапазон от -25 до +75°C и влажность от 10 до 95% без конденсации, что позволяет использовать модуль в различных климатических условиях.
• Защита от электростатического разряда (ESD): ±4 кВ для каждого канала и ±8 кВ для случайной точки, что повышает устойчивость устройства к внешним воздействиям.

Модуль I-7063B CR находит применение в различных областях промышленной автоматизации, включая системы управления технологическими процессами, мониторинг состояния оборудования, системы сигнализации и управления доступом. Его возможности позволяют интегрировать устройство в существующие системы управления, обеспечивая надежный сбор и обработку данных с различных датчиков и исполнительных механизмов.

Преимущества использования модуля I-7063B CR включают:

• Компактные размеры: Устройство легко интегрируется в ограниченные пространства распределительных щитов и шкафов.
• Энергоэффективность: Низкое потребление тока способствует снижению эксплуатационных расходов.
• Высокая степень защиты: Гальваническая изоляция и защита от перенапряжения обеспечивают надежную работу в условиях электромагнитных помех.
• Гибкость подключения: Поддержка различных типов входных и выходных сигналов позволяет адаптировать модуль под конкретные требования системы.
• Широкий диапазон рабочих температур: Возможность эксплуатации в различных климатических условиях расширяет область применения устройства.

Модуль I-7063B CR совместим с различными промышленными контроллерами и системами автоматизации, поддерживающими интерфейс RS-485 и протокол DCON. Это обеспечивает легкую интеграцию в существующие системы и расширяет возможности их модернизации.

Основные характеристики:
