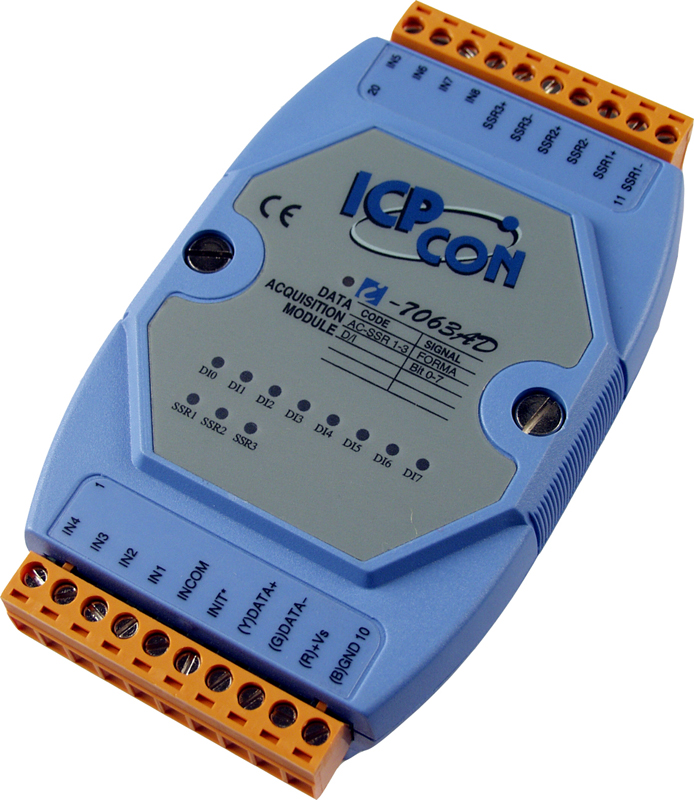

Модуль I-7063AD CR I-7063A with LED display

Модуль I-7063AD CR от компании ICP DAS представляет собой устройство с 8 изолированными каналами дискретного ввода и 3 каналами силового релейного вывода, оснащённое светодиодным индикатором для отображения статуса. Этот модуль предназначен для интеграции в системы промышленной автоматизации, обеспечивая эффективный сбор и управление цифровыми сигналами в реальном времени.

Ключевые технические особенности модуля I-7063AD CR включают:

• Дискретные входы: 8 каналов с типом "мокрый контакт", поддерживающие как Sink, так и Source конфигурации. Напряжение в открытом состоянии: до +1 В постоянного тока, в закрытом состоянии: от +4 до +30 В постоянного тока. Входное сопротивление: 3 кОм. Максимальная частота счёта: 100 Гц, разрядность счётчика: 16 бит.
• Релейные выходы: 3 канала с твердотельными реле (Form A), рассчитанные на нагрузку до 1 А при напряжении от 24 до 265 В переменного тока. Время переключения реле: 1/2 цикла + 1 мс.
• Интерфейс связи: RS-485 с протоколом DCON, поддерживающий скорости передачи данных от 1200 до 115200 бит/с.
• Электропитание: Рабочее напряжение от 10 до 30 В постоянного тока, потребление тока: 1.0 Вт.
• Защита: Защита от перенапряжения на входах до ±35 В постоянного тока, защита от неверной полярности, изоляция каналов внутренней логики до 3750 В постоянного тока, защита от электростатического разряда (ESD) до ±4 кВ для каждого контакта и ±8 кВ для случайной точки.
• Условия эксплуатации: Рабочая температура от -25 до +75 °C, влажность от 10 до 95% без конденсации.

Модуль I-7063AD CR находит применение в различных областях промышленной автоматизации, включая:

• Строительную автоматизацию: Управление системами освещения, отопления и вентиляции.
• Фабричную автоматизацию: Сбор и обработка сигналов с производственных линий для мониторинга и управления процессами.
• Автоматизацию машин: Интеграция в системы управления машинами для мониторинга состояния и управления их работой.
• Удалённое обслуживание и диагностику: Сбор данных с удалённых объектов для анализа и технического обслуживания.
• Испытательное оборудование: Использование в тестовых стендах для контроля и управления испытательными процессами.

Преимущества модуля I-7063AD CR включают:

• Гибкость подключения: Возможность выбора конфигурации входов (Sink/Source) для соответствия различным требованиям системы.
• Надёжность: Твердотельные реле обеспечивают долгий срок службы без износа, арки и шума переключения, что повышает общую надёжность системы.
• Удобство монтажа: Компактные размеры (123 x 72 x 35 мм) и возможность монтажа на DIN-рейку упрощают установку в распределительные щиты и шкафы управления.
• Защищённость: Высокий уровень защиты от перенапряжений и электростатических разрядов повышает устойчивость модуля к внешним воздействиям в промышленной среде.

Модуль I-7063AD CR совместим с другими устройствами ICP DAS, поддерживающими протокол DCON, что позволяет создавать масштабируемые и интегрированные системы автоматизации. Его использование способствует повышению эффективности и надёжности промышленных процессов, обеспечивая точный сбор и управление цифровыми сигналами в реальном времени.
