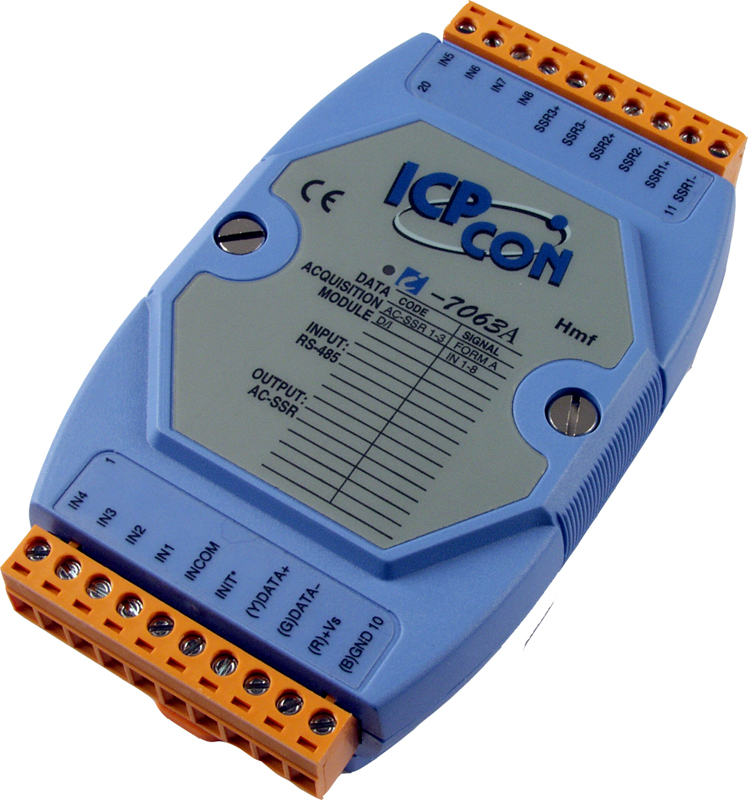

Модуль I-7063A CR от компании ICP DAS представляет собой промышленный модуль ввода-вывода, оснащённый 8 каналами изолированного дискретного ввода и 3 каналами твердотельного релейного вывода переменного тока. Устройство предназначено для интеграции в системы автоматизации, требующие надёжного и изолированного ввода/вывода сигналов.
Ключевые технические особенности модуля I-7063A CR включают:
- Дискретный ввод: 8 каналов типа "мокрый контакт" с входным сопротивлением 3 кОм. Напряжение в закрытом состоянии: +4 ~ 30 В постоянного тока; в открытом состоянии: до +1 В постоянного тока. Защита от перенапряжения: ±35 В постоянного тока.
- Релейный вывод: 3 канала твердотельных реле (Form A) с максимальной нагрузочной способностью 1 А при 24 ~ 265 В переменного тока. Время переключения реле: 1/2 цикла + 1 мс.
- Коммуникация: Интерфейс RS-485 с протоколом DCON, поддерживающий скорость передачи данных от 1200 до 115200 бит/с.
- Питание: Рабочее напряжение 10 ~ 30 В постоянного тока, потребление тока 0.5 Вт.
- Защита: Изоляция каналов внутренней логики 3750 В постоянного тока; защита от электростатического разряда (ESD) ±4 кВ для каждого канала, ±8 кВ для случайной точки.
- Условия эксплуатации: Рабочая температура от -25 до +75°C, температура хранения от -40 до +85°C, рабочая влажность 10 ~ 95% без образования конденсата.
- Монтаж: Компактные габариты 123 x 72 x 35 мм, монтаж на DIN-рейку.
Модуль I-7063A CR предназначен для использования в различных областях промышленной автоматизации, включая системы управления технологическими процессами, системы мониторинга и управления оборудованием, а также в приложениях, требующих изолированного ввода/вывода сигналов. Его возможности позволяют интегрировать устройство в существующие системы автоматизации, обеспечивая надёжную и эффективную работу.
Преимущества модуля I-7063A CR:
- Гальваническая изоляция: Обеспечивает защиту от перенапряжений и электростатических разрядов, повышая надёжность системы.
- Широкий диапазон рабочих температур: Позволяет использовать устройство в различных климатических условиях.
- Компактные размеры: Упрощают интеграцию в ограниченные пространства.
- Низкое потребление энергии: Способствует экономии электроэнергии при длительном использовании.
Модуль I-7063A CR совместим с другими устройствами серии I-7000 от ICP DAS, что облегчает расширение и модернизацию существующих систем автоматизации. Его интеграция с промышленными контроллерами и системами SCADA позволяет создавать эффективные и надёжные решения для управления и мониторинга промышленных процессов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Потребление тока | 0.5 Вт |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Мокрый контакт |
| Защита от перенапряжения | ±35 В пост. |
| Входное сопротивление | 3 кОм |
| Количество каналов дискретного ввода | 8 |
| Напряжение в закрытом состоянии | Мокрый контакт: +4 ~ 30 В пост. |
| Тип подключения каналов дискретного ввода | Sink/Source |
| Напряжение в открытом состоянии | Мокрый контакт: +1 В пост.макс. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Количество каналов релейного вывода | 3 |
| Установка значения при подаче питания | Есть, настраивается программно |
| Время восстановления | 1/2 цикла + 1 мс |
| Установка безопасного значения | Есть, настраивается программно |
| Нагрузочная способность реле | 1 А при 24 ~ 265 В перем. |
| Тип каналов релейного вывода | Твердотельное реле (Form A) |
| Время переключения реле | 1/2 цикла + 1 мс |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | DCON |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±2 кВ для линии питания |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
| Максимальное разрешение счетчика | 16 бит |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Тип каналов | Дискретный ввод Релейный вывод |
