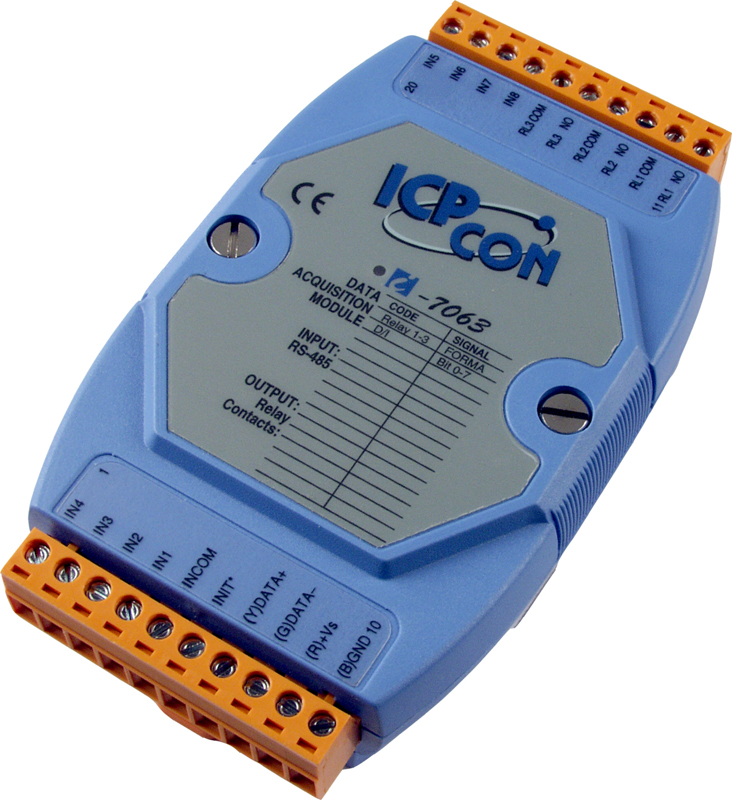

Модуль I-7063 CR 3-channel Power Relay Output Module

Артикул: I-7063 CR
Характеристики
Полное наименование:
—
Модуль I-7063 CR 3-channel Power Relay Output Module
Срок гарантии
—
12 мес.
69 956 тенге/шт
Варианты цен
69 956 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Модуль I-7063 CR от компании ICP DAS представляет собой 8-канальный модуль дискретного ввода с изоляцией и 3-канальный релейного дискретного вывода, предназначенный для интеграции в системы промышленной автоматизации, требующие надежного и эффективного управления сигналами.

**Ключевые технические особенности:**

  • Дискретный ввод: 8 изолированных каналов с входным сопротивлением 3 кОм, поддерживающих типы подключения Sink и Source. Напряжение включения: +4 ~ 30 В постоянного тока; напряжение выключения: до +1 В постоянного тока. Каждый канал может функционировать как 16-битный счетчик с максимальной частотой входного сигнала 100 Гц и минимальной шириной импульса 5 мс. Гальваническая изоляция между входами и остальной частью системы составляет 3750 В постоянного тока, обеспечивая защиту от электростатических разрядов (ESD) до ±4 кВ для каждого контакта и ±8 кВ для случайной точки.
  • Релейный вывод: 3 канала с силовыми реле типа Form A (SPST, нормально открытый контакт). Нагрузочная способность реле: 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока. Время срабатывания реле: до 6 мс; время восстановления: не менее 3 мс. Механический ресурс реле составляет 20 миллионов циклов, электрический — 100 тысяч циклов при полной нагрузке. Реле оснащены защитой от перенапряжений до 4000 В переменного тока и изоляцией сопротивлением не менее 1000 МОм при 500 В постоянного тока.
  • Интерфейс связи: RS-485 с поддержкой протокола DCON, обеспечивающий скорость передачи данных от 1200 до 115200 бит/с. Формат передачи: N, 8, 1.
  • Питание и монтаж: Рабочее напряжение питания: 10 ~ 30 В постоянного тока; потребляемая мощность: до 0,9 Вт. Модуль предназначен для монтажа на DIN-рейку, что упрощает интеграцию в распределительные щиты и шкафы управления.
  • Условия эксплуатации: Рабочая температура: от -25 до +75°C; температура хранения: от -40 до +85°C. Рабочая влажность: 10 ~ 95% без конденсации. Материал корпуса — пластик, обеспечивающий надежную защиту внутренних компонентов.

**Области применения и целевая аудитория:**

Модуль I-7063 CR предназначен для использования в системах промышленной автоматизации, где требуется надежный сбор и обработка дискретных сигналов с последующим управлением исполнительными механизмами через релейные выходы. Он идеально подходит для применения в следующих областях:

  • Системы управления технологическими процессами, где необходимо мониторить и контролировать состояние различных устройств и оборудования.
  • Системы сигнализации и оповещения, требующие быстрого реагирования на изменения состояния входных сигналов.
  • Автоматизация зданий и сооружений, включая системы управления освещением, отоплением и вентиляцией.
  • Энергетические системы, где требуется мониторинг и управление состоянием оборудования для обеспечения его надежной работы.

**Преимущества и совместимость:**

  • Гибкость подключения: Поддержка различных типов подключения входных каналов (Sink и Source) позволяет интегрировать модуль в разнообразные системы с различными требованиями к подключению.
  • Высокая изоляция и защита: Гальваническая изоляция и защита от электростатических разрядов обеспечивают надежную работу модуля в промышленных условиях с высоким уровнем электромагнитных помех.
  • Надежность и долговечность: Высокий ресурс реле и устойчивость к перенапряжениям гарантируют долгосрочную эксплуатацию модуля без необходимости частой замены компонентов.
  • Универсальность монтажа: Компактные габариты и возможность монтажа на DIN-рейку упрощают установку модуля в существующие распределительные щиты и шкафы управления.

Модуль I-7063 CR от ICP DAS является надежным и эффективным решением для интеграции в системы промышленной автоматизации, обеспечивая высокую гибкость подключения, защиту и долговечность в эксплуатации.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 123 x 72 x 35
Потребление тока 0.9 Вт
Сторожевой таймер Есть
Тип каналов дискретного ввода Мокрый контакт
Защита от перенапряжения ±35 В пост.
Входное сопротивление 3 кОм
Количество каналов дискретного ввода 8
Напряжение в закрытом состоянии Мокрый контакт: +4 ~ 30 В пост.
Тип подключения каналов дискретного ввода Sink/Source
Напряжение в открытом состоянии Мокрый контакт: +1 В пост.макс.
Материал корпуса Пластик
Монтаж На DIN-рейку
Количество каналов релейного вывода 3
Установка значения при подаче питания Есть, настраивается программно
Механическая износостойкость 20000000 переключений
Время восстановления 3 мс
Установка безопасного значения Есть, настраивается программно
Нагрузочная способность реле 5 А при 250 В перем., 5 А при 30 В пост.
Электрическая износостойкость 100000 переключений
Тип каналов релейного вывода Силовое реле (Form A)
Время переключения реле 6 мс
Системные индикаторы 1 индикатор Питание/Передача данных
Рабочее напряжение 10 ~ 30 В пост.тока
Защита от неверной полярности Есть
Рабочая температура, °C -25 ~ +75
Температура хранения, °C -40 ~ +85
Рабочая влажность, % 10 ~ 95, без образования конденсата
Скорость передачи данных, бит/с 1200 ~ 115200
Интерфейс RS-485
Протоколы последовательной связи DCON
Изоляция каналов внутренней логики 3750 В пост.тока
Защита ESD (IEC 61000-4-2) ±4 кВ для каждого канала
±8 кВ для случайной точки
Защита EFT (IEC 61000-4-4) ±2 кВ для линии питания
Максимальная частота входного сигнала 100 Гц
Минимальная ширина импульса 5 мс
Максимальное разрешение счетчика 16 бит
Тип устройства Модуль дискретного ввода
Модуль дискретного вывода
Тип каналов Дискретный ввод
Релейный вывод
