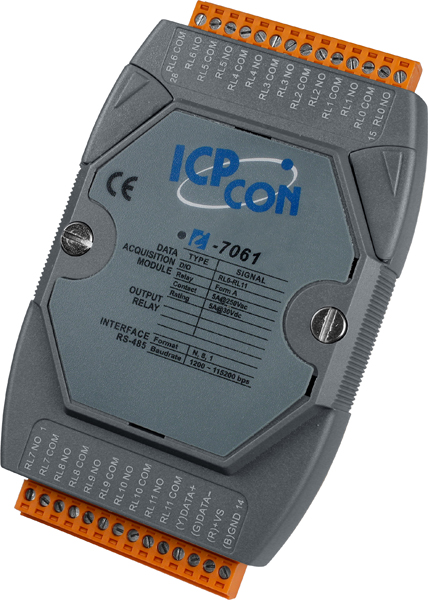

Модуль I-7061 CR от ICP DAS представляет собой устройство с 12 каналами силового релейного вывода, предназначенное для интеграции в системы промышленной автоматизации. Каждый канал оснащён реле типа Form A (SPST N.O.), обеспечивая надёжное замыкание при активации. Модуль поддерживает протокол DCON и использует интерфейс RS-485 для передачи данных, что гарантирует стабильную связь на значительных расстояниях. Скорость передачи данных варьируется от 1200 до 115200 бит/с, обеспечивая гибкость в настройке системы под конкретные требования.
Ключевыми техническими характеристиками I-7061 CR являются:
- Нагрузочная способность реле: 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, что позволяет управлять мощными нагрузками.
- Время переключения реле: 10 мс, обеспечивая быструю реакцию системы на команды.
- Время восстановления реле: 5 мс, минимизируя задержки при повторных активациях.
- Механическая износостойкость: 20 000 000 переключений, что гарантирует долгосрочную эксплуатацию устройства.
- Электрическая износостойкость: 100 000 переключений, подтверждая надёжность при интенсивной работе.
- Габаритные размеры: 123 x 72 x 35 мм, что облегчает монтаж на DIN-рейку и экономит пространство в распределительных щитах.
- Рабочий диапазон температур: от -25 до +75°C, позволяя использовать модуль в различных климатических условиях.
- Защита от электростатического разряда (ESD): ±4 кВ для каждого канала и ±8 кВ для случайной точки, обеспечивая устойчивость к внешним помехам.
- Гальваническая изоляция: 3750 В постоянного тока между каналами внутренней логики, повышая надёжность системы.
Модуль I-7061 CR предназначен для применения в различных областях промышленной автоматизации, включая:
- Автоматизация зданий: управление освещением, отоплением и вентиляцией.
- Промышленное оборудование: управление машинами и технологическими процессами.
- Системы управления: интеграция в SCADA-системы для мониторинга и управления.
- Тестовое оборудование: автоматизация процессов тестирования и контроля качества.
Преимущества использования I-7061 CR включают:
- Гибкость в настройке: возможность программной установки значений при подаче питания и безопасных значений при потере связи.
- Надёжность: защита от перенапряжений до ±3 кВ для линии питания и защита от электростатического разряда до ±4 кВ для каждого канала.
- Устойчивость к внешним воздействиям: широкий диапазон рабочих температур и высокая степень защиты от электромагнитных помех.
- Простота интеграции: поддержка протоколов DCON и Modbus RTU, что облегчает подключение к различным системам управления.
Модуль I-7061 CR является надёжным и эффективным решением для задач, требующих управления мощными нагрузками в условиях промышленной автоматизации, обеспечивая высокую степень защиты и гибкость в настройке системы.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Потребление тока | 1.7 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Количество каналов релейного вывода | 12 |
| Установка значения при подаче питания | Есть, настраивается программно |
| Механическая износостойкость | 20000000 переключений |
| Время восстановления | 5 мс |
| Установка безопасного значения | Есть, настраивается программно |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Электрическая износостойкость | 100000 переключений |
| Тип каналов релейного вывода | Силовое реле (Form A) |
| Время переключения реле | 10 мс |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | DCON |
| Защита от перенапряжения | ±3 кВ для линии питания |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Тип устройства | Модуль дискретного вывода |
| Тип каналов | Релейный вывод |
