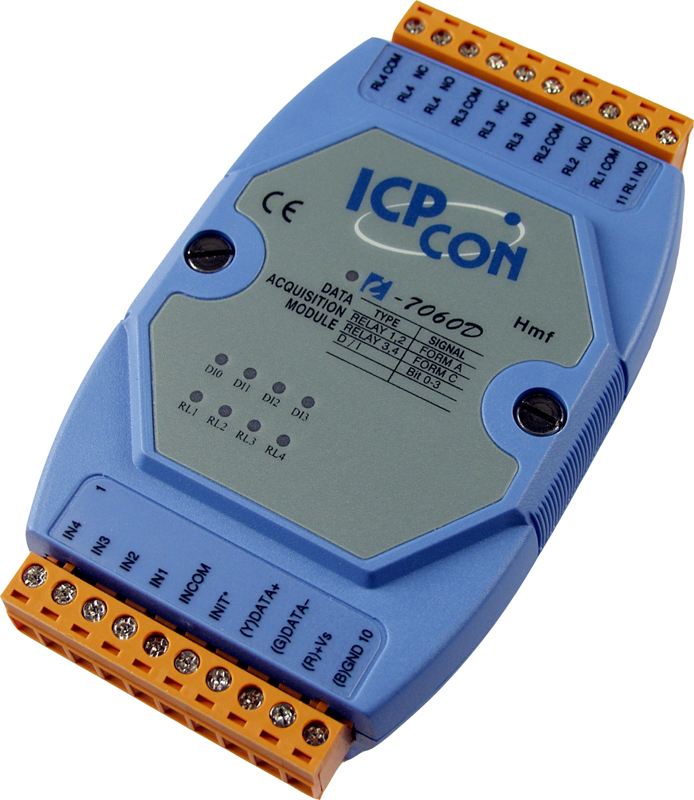

Модуль I-7060D CR от компании ICP DAS предназначен для изолированного дискретного ввода и релейного вывода сигналов в промышленных автоматизированных системах. Он оснащён четырьмя каналами цифрового входа и четырьмя каналами релейного выхода, обеспечивая эффективное взаимодействие между различными компонентами системы.
Ключевые технические особенности:
- Цифровые входы: 4 канала с возможностью выбора типа подключения Sink или Source. Напряжение включения: от +4 В до +30 В постоянного тока; напряжение выключения: до +1 В постоянного тока. Входное сопротивление: 3 кОм при мощности 0,5 Вт. Каждый канал может функционировать как 16-битный счётчик с максимальной частотой входных импульсов до 100 Гц и минимальной длительностью импульса 5 мс. Встроенная оптическая изоляция между входами и внутренней логикой модуля составляет 3750 В постоянного тока.
- Релейные выходы: 4 канала, включая 2 реле с нормально разомкнутыми контактами (Form A) и 2 реле с перекидными контактами (Form C). Максимальная нагрузочная способность реле: 0,6 А при 125 В переменного тока и 2 А при 30 В постоянного тока. Время срабатывания реле: 3 мс; время восстановления: 2 мс. Электрическая износостойкость реле: 500 000 циклов переключений.
- Интерфейс связи: RS-485 с поддержкой протокола DCON. Скорость передачи данных варьируется от 1200 до 115200 бит/с, что обеспечивает гибкость в настройке системы под конкретные требования.
- Питание и защита: Рабочее напряжение питания: от 10 до 30 В постоянного тока. Потребляемая мощность: до 1,9 Вт. Модуль оснащён защитой от неверной полярности и перенапряжения: ±35 В постоянного тока для входных каналов и ±3 кВ для линии питания, что повышает надёжность эксплуатации в сложных промышленных условиях.
- Условия эксплуатации: Рабочая температура: от -25 до +75 °C; температура хранения: от -40 до +85 °C. Относительная влажность: от 10% до 95% без конденсации. Эти характеристики позволяют использовать модуль в различных климатических зонах и условиях.
- Габариты и монтаж: Размеры модуля: 123 мм в длину, 72 мм в ширину и 35 мм в высоту. Монтаж осуществляется на DIN-рейку, что упрощает интеграцию в существующие системы управления и автоматизации.
Модуль I-7060D CR идеально подходит для применения в системах автоматизации зданий, промышленных предприятиях, механизированных линиях и других областях, где требуется надёжный и изолированный ввод/вывод дискретных сигналов. Его возможности по считыванию импульсов и релейному управлению делают его универсальным решением для различных задач в сфере промышленной автоматизации.
Благодаря своей совместимости с протоколом DCON и интерфейсу RS-485, модуль легко интегрируется с другими устройствами ICP DAS и сторонними системами, обеспечивая гибкость и расширяемость автоматизированных решений. Компактные размеры и возможность монтажа на DIN-рейку способствуют экономии пространства в распределительных щитах и шкафах управления.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Потребление тока | 1.4 Вт |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Мокрый контакт |
| Защита от перенапряжения | ±35 В пост. ±3 кВ для линии питания |
| Входное сопротивление | 3 кОм |
| Количество каналов дискретного ввода | 4 |
| Напряжение в закрытом состоянии | Мокрый контакт: +4 ~ 30 В пост. |
| Тип подключения каналов дискретного ввода | Sink/Source |
| Напряжение в открытом состоянии | Мокрый контакт: +1 В пост.макс. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Количество каналов релейного вывода | 4 |
| Установка значения при подаче питания | Есть, настраивается программно |
| Механическая износостойкость | 100000000 переключений |
| Время восстановления | 2 мс |
| Установка безопасного значения | Есть, настраивается программно |
| Нагрузочная способность реле | 0.6 А @ 125 В пер.; 2 А @ 30 В пост. |
| Электрическая износостойкость | 500000 переключений |
| Тип каналов релейного вывода | Сигнальное реле, Form A x 2, Form C x 2 |
| Время переключения реле | 3 мс |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | DCON |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±2 кВ для линии питания |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
| Максимальное разрешение счетчика | 16 бит |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Тип каналов | Дискретный ввод Релейный вывод |
