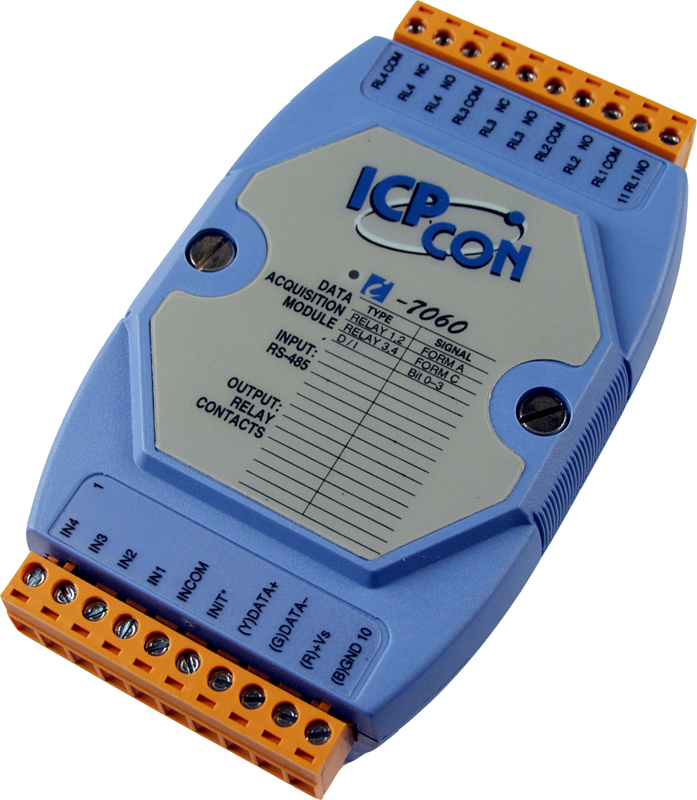

Модуль I-7060 CR 4-channel Relay Output and 4-channel isolated Digtal Input Module

Модуль I-7060 CR от компании ICP DAS представляет собой устройство с четырьмя изолированными цифровыми входами и четырьмя релейными выходами, предназначенное для интеграции в системы автоматизации и управления. Он обеспечивает надежную связь между различными компонентами промышленного оборудования, позволяя эффективно контролировать и управлять процессами.

**Ключевые технические особенности:**

• Цифровые входы: 4 канала с типом "мокрый контакт" (wet contact), поддерживающие как Sink, так и Source конфигурации. Напряжение включения: до +1 В постоянного тока; напряжение выключения: от +4 до +30 В постоянного тока. Входное сопротивление составляет 3 кОм, что обеспечивает высокую чувствительность и точность считывания сигналов. Максимальная частота счета достигает 100 Гц, а минимальная ширина импульса — 5 мс. Каждый канал может использоваться как 16-битный счетчик с максимальным значением 65535. Гальваническая изоляция между входами и остальной частью системы составляет 3750 В постоянного тока, что повышает устойчивость к помехам и защищает оборудование от перенапряжений.
• Релейные выходы: 4 канала, включая 2 реле типа Form A и 2 реле типа Form C. Реле Form A обеспечивают номинальный ток 0,6 А при 125 В переменного тока и 2 А при 30 В постоянного тока. Реле Form C поддерживают номинальный ток 0,6 А при 125 В переменного тока и 2 А при 30 В постоянного тока. Время срабатывания реле составляет 3 мс, а время отпускания — 2 мс. Электрический ресурс реле — 500 000 циклов переключения, механический ресурс — 100 000 000 циклов. Контактные материалы — золоченое серебро, что обеспечивает высокую надежность и долговечность.
• Интерфейс и протоколы связи: Модуль оснащен интерфейсом RS-485 и поддерживает протоколы DCON и Modbus RTU, что обеспечивает гибкость в интеграции с различными системами управления и мониторинга. Скорость передачи данных варьируется от 1200 до 115200 бит/с, что позволяет адаптировать модуль под требования конкретного приложения.
• Питание и защита: Рабочее напряжение модуля составляет от 10 до 30 В постоянного тока, с потребляемой мощностью 1,0 Вт. Модуль оснащен защитой от переполюсовки, что предотвращает повреждения при неправильном подключении питания. Защита от перенапряжений: ±35 В постоянного тока для входных каналов и ±3 кВ для линии питания, что повышает устойчивость к внешним электромагнитным воздействиям.
• Условия эксплуатации: Модуль функционирует в диапазоне температур от -25 до +75 °C и может храниться при температурах от -40 до +85 °C. Рабочая влажность составляет от 10% до 95% без конденсации, что делает его подходящим для использования в различных климатических условиях.

**Области применения и целевая аудитория:**

Модуль I-7060 CR предназначен для использования в системах автоматизации зданий, промышленной автоматизации, автоматизации машин, а также в приложениях для удаленного обслуживания, диагностики и тестирования оборудования. Он идеально подходит для предприятий, требующих надежного и гибкого решения для сбора и управления цифровыми сигналами в реальном времени.

**Преимущества и совместимость:**

• Гибкость подключения: Поддержка различных конфигураций входов (Sink/Source) и выходов (Form A/Form C) позволяет адаптировать модуль под специфические требования системы.
• Высокая изоляция: Гальваническая изоляция входов и выходов обеспечивает защиту от помех и повышает надежность работы в промышленных условиях.
• Универсальность протоколов: Совместимость с протоколами DCON и Modbus RTU расширяет возможности интеграции с различными системами управления и мониторинга.
• Надежность: Высокая механическая и электрическая износостойкость реле гарантирует долгосрочную эксплуатацию без необходимости частой замены компонентов.

Модуль I-7060 CR от ICP DAS представляет собой надежное и гибкое решение для интеграции в системы автоматизации, обеспечивая эффективное управление цифровыми сигналами и высокую степень защиты оборудования.
