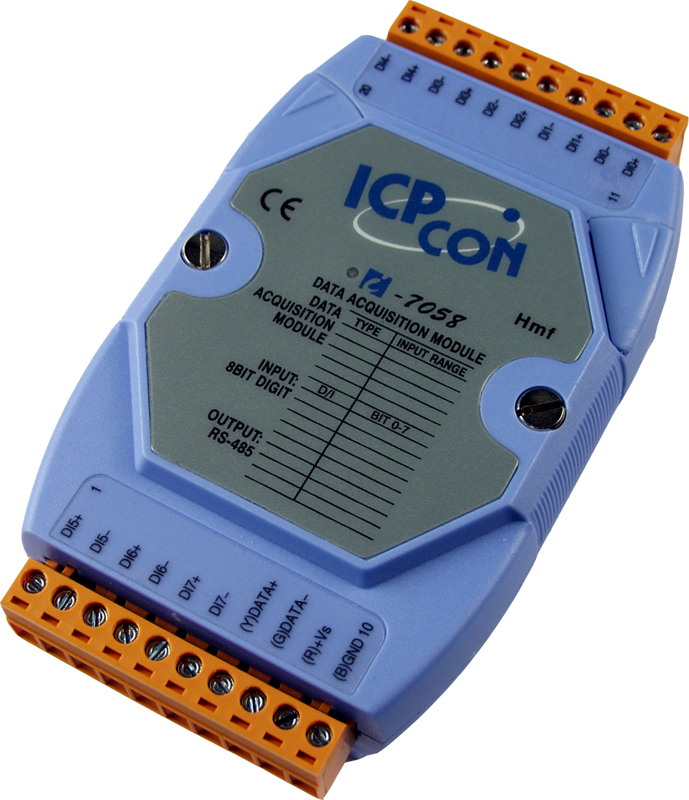

Модуль I-7058 CR 8-channel Isolated AC Voltage Digital Input Module

Модуль I-7058 CR от ICP DAS представляет собой устройство с 8 каналами изолированного дискретного ввода, предназначенное для работы с переменным и постоянным напряжением. Каждый канал оснащён гальванической изоляцией, обеспечивая защиту от перенапряжений и электростатических разрядов. Модуль поддерживает протокол DCON и интерфейс RS-485, что позволяет интегрировать его в системы промышленной автоматизации для мониторинга и управления различными процессами.

Ключевые технические особенности модуля I-7058 CR включают:

• Количество каналов: 8 дифференциальных изолированных входов для переменного и постоянного напряжения.
• Напряжение входа: поддержка переменного напряжения от 80 до 250 В и постоянного от ±80 до ±250 В.
• Гальваническая изоляция: изоляция между каналами и внутренней логикой на уровне ±2 кВ и 3750 В соответственно.
• Защита от перенапряжений: максимальное перенапряжение до 300 В для переменного и постоянного тока.
• Скорость передачи данных: диапазон от 1200 до 115200 бит/с через интерфейс RS-485.
• Протокол передачи данных: поддержка протокола DCON для эффективной передачи информации.
• Питание: рабочее напряжение от 10 до 30 В постоянного тока с потреблением 0,3 Вт.
• Условия эксплуатации: рабочая температура от -25 до +75 °C и влажность от 10 до 95% без конденсации.
• Защита от электростатических разрядов (ESD): ±4 кВ для каждого канала и ±8 кВ для случайной точки.
• Защита от электрических помех (EFT): ±4 кВ для линии питания.
• Монтаж: установка на DIN-рейку для удобства интеграции в существующие системы.

Модуль I-7058 CR предназначен для применения в различных областях промышленной автоматизации, включая:

• Автоматизация зданий: мониторинг и управление системами освещения, отопления и вентиляции.
• Фабричная автоматизация: сбор данных с производственных линий и контроль технологических процессов.
• Автоматизация машин: интеграция в системы управления для обеспечения надежной работы оборудования.
• Удалённое обслуживание и диагностика: дистанционный мониторинг состояния оборудования и проведение технического обслуживания.
• Испытательное оборудование: использование в системах тестирования для контроля параметров электрических сигналов.

Преимущества модуля I-7058 CR включают:

• Высокая степень защиты: гальваническая изоляция и защита от перенапряжений обеспечивают надежную работу в сложных электрических средах.
• Гибкость подключения: возможность использования каналов как в режиме Sink, так и Source для различных типов подключений.
• Устойчивость к внешним воздействиям: защита от электростатических разрядов и электрических помех повышает надежность эксплуатации.
• Простота интеграции: монтаж на DIN-рейку и поддержка стандартных протоколов связи облегчают внедрение в существующие системы.

Модуль I-7058 CR является надежным решением для задач промышленной автоматизации, требующих изолированного ввода сигналов переменного и постоянного напряжения. Его технические характеристики и возможности делают его подходящим для широкого спектра приложений, обеспечивая высокую степень защиты и гибкость подключения.
