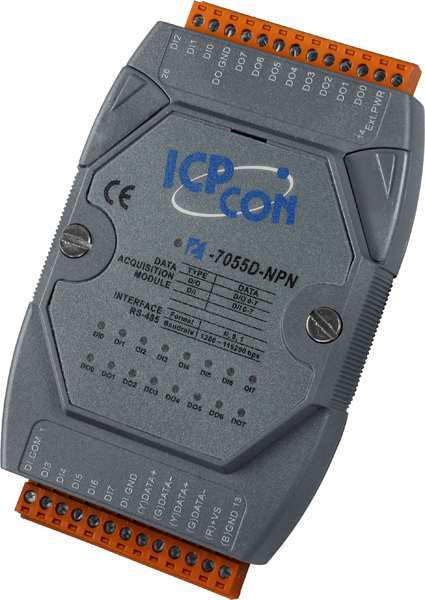

Модуль I-7055D-NPN CR I-7055D with LED Display (RoHS)

Модуль I-7055D-NPN CR от компании ICP DAS представляет собой устройство для промышленной автоматизации, обеспечивающее изолированный дискретный ввод и вывод сигналов. Он оснащён 8 каналами дискретного ввода и 8 каналами дискретного вывода, что делает его подходящим для различных задач в области промышленного контроля и мониторинга.

Ключевые технические особенности модуля включают:

• Типы входных каналов: 8 каналов с сухим контактом (с общим минусом) и 8 каналов с мокрым контактом (с общим плюсом или минусом), что обеспечивает гибкость при подключении различных устройств.
• Напряжение входных сигналов: для мокрых контактов — от +10 до +50 В постоянного тока, для сухих контактов — замкнутые на землю или открытые.
• Входное сопротивление: 10 кОм, что гарантирует совместимость с большинством промышленных датчиков и устройств.
• Выходные каналы: 8 каналов с открытым коллектором (Sink), поддерживающие напряжение нагрузки от +3,5 до +50 В постоянного тока и максимальный ток нагрузки 700 мА на канал.
• Скорость передачи данных: от 1200 до 115200 бит/с через интерфейс RS-485, что обеспечивает быструю и надёжную передачу данных.
• Протокол передачи данных: DCON, обеспечивающий эффективную и надёжную коммуникацию между устройствами.
• Защита от перенапряжения: ±70 В постоянного тока для входных каналов и ±60 В постоянного тока для выходных, что повышает надёжность работы в условиях электромагнитных помех.
• Гальваническая изоляция: 3750 В постоянного тока между внутренней логикой и полем, что предотвращает влияние внешних помех на работу устройства.
• Защита от электростатического разряда (ESD): ±4 кВ для каждого канала и ±8 кВ для случайной точки, соответствующая стандарту IEC 61000-4-2, обеспечивая устойчивость к статическим разрядам.
• Защита от быстрых переходных процессов (EFT): ±4 кВ для линии питания, соответствующая стандарту IEC 61000-4-4, что повышает устойчивость к импульсным помехам.
• Защита от перенапряжений: ±3 кВ для линии питания, соответствующая стандарту IEC 61000-4-5, обеспечивая защиту от импульсных перенапряжений.
• Рабочие условия: температура от -25°C до +75°C и влажность от 10% до 95% без конденсации, что позволяет использовать модуль в различных климатических условиях.
• Питание: входное напряжение от 10 до 30 В постоянного тока с потреблением 2,2 Вт, что делает устройство энергоэффективным.
• Монтаж: на DIN-рейку, что упрощает установку в распределительные щиты и шкафы управления.
• Размеры: 123 x 72 x 35 мм, что позволяет интегрировать модуль в ограниченные пространства.

Модуль I-7055D-NPN CR предназначен для использования в системах автоматизации, где требуется надёжный и изолированный ввод и вывод дискретных сигналов. Он идеально подходит для подключения различных датчиков, исполнительных механизмов и других устройств, работающих с сухими и мокрыми контактами. Благодаря гибкости в подключении и защите от внешних помех, модуль обеспечивает стабильную работу в промышленных условиях.

Преимущества модуля включают:

• Гибкость подключения: поддержка различных типов входных и выходных сигналов позволяет интегрировать модуль в разнообразные системы автоматизации.
• Высокая защита: наличие защиты от перенапряжений, электростатических разрядов и быстрых переходных процессов повышает надёжность работы устройства в сложных электромагнитных условиях.
• Энергоэффективность: низкое потребление энергии делает модуль экономичным в эксплуатации.
• Простота монтажа: возможность установки на DIN-рейку упрощает процесс интеграции в существующие системы управления.

Модуль I-7055D-NPN CR совместим с другими устройствами ICP DAS, использующими протокол DCON, что облегчает расширение и модернизацию существующих систем автоматизации. Его можно интегрировать в системы сбора данных, управления технологическими процессами, мониторинга состояния оборудования и другие приложения, требующие надёжного ввода и вывода дискретных сигналов в промышленной среде.
