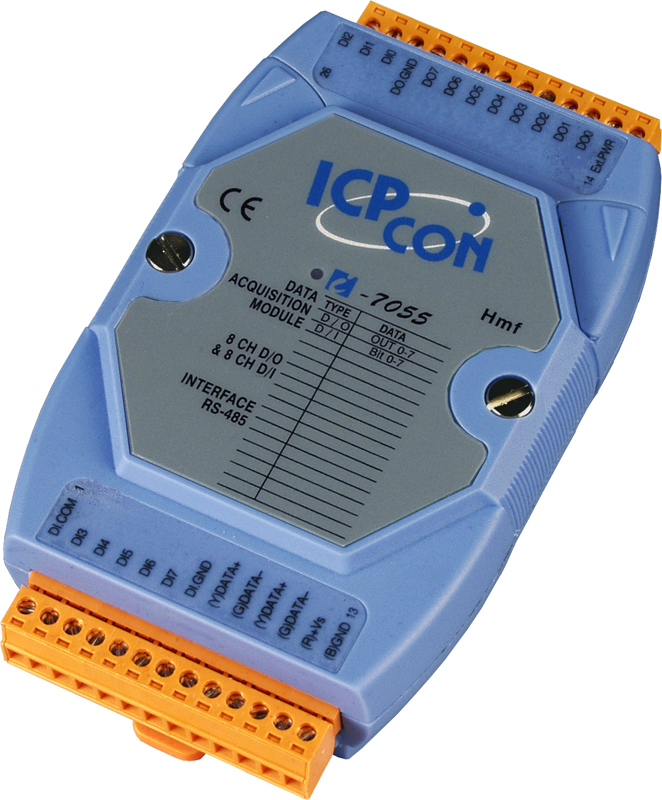

Модуль I-7055 CR 8-channel Isolated Digital Input and 8-channel Isolated Digital Output Module

Модуль I-7055 CR от ICP DAS представляет собой устройство с 8 каналами изолированного дискретного ввода и 8 каналами изолированного дискретного вывода, предназначенное для применения в промышленных системах автоматизации. Модуль обеспечивает надежную изоляцию и защиту, что делает его подходящим для использования в различных областях промышленности.

Ключевые технические особенности:

• Дискретный ввод: 8 каналов, поддерживающих сухой и мокрый контакт. Напряжение в открытом состоянии для сухого контакта — замкнут на GND, для мокрого контакта — +10 ~ +50 В постоянного тока. Напряжение в закрытом состоянии для мокрого контакта — до +4 В постоянного тока. Входное сопротивление — 10 кОм. Рабочее расстояние для сухого контакта — до 500 м.
• Дискретный вывод: 8 каналов с открытым коллектором (Source). Напряжение нагрузки — +10 ~ +40 В постоянного тока. Максимальный ток нагрузки на канал — 650 мА. Защита от короткого замыкания и перегрузки (1,4 А). Защита от перенапряжения — до 47 В постоянного тока.
• Интерфейс связи: RS-485 с протоколом DCON. Скорость передачи данных — от 1200 до 115200 бит/с. Формат данных — N, 8, 1.
• Изоляция и защита: Внутренняя изоляция между каналами и логикой — 3750 В постоянного тока. Защита от электростатического разряда (ESD) — ±4 кВ для каждого канала. Защита от электрических помех (EFT) — ±4 кВ для линии питания. Защита от перенапряжения (Surge) — ±3 кВ для линии питания.
• Питание и монтаж: Рабочее напряжение — 10 ~ 30 В постоянного тока. Потребляемая мощность — 0,8 Вт. Монтаж на DIN-рейку. Габаритные размеры — 123 x 72 x 35 мм.
• Условия эксплуатации: Рабочая температура — от -25 до +75°C. Температура хранения — от -40 до +85°C. Влажность — от 10 до 95% без конденсации.

Области применения и целевая аудитория:

Модуль I-7055 CR предназначен для использования в системах автоматизации зданий, промышленного оборудования, а также в системах удаленного мониторинга и диагностики. Он обеспечивает надежную изоляцию и защиту, что делает его подходящим для применения в различных областях промышленности, включая автоматизацию зданий, промышленную автоматизацию, машиностроение, удаленное обслуживание, диагностику и тестирование оборудования.

Преимущества и совместимость:

• Поддержка различных типов входных и выходных сигналов, включая сухой и мокрый контакт, что обеспечивает гибкость в подключении различных устройств.
• Надежная защита от перенапряжений, коротких замыканий и перегрузок, что повышает долговечность и надежность системы.
• Широкий диапазон рабочих температур и влажности, что позволяет использовать модуль в различных климатических условиях.
• Совместимость с протоколом DCON и интерфейсом RS-485, что обеспечивает легкую интеграцию в существующие системы автоматизации.

Модуль I-7055 CR от ICP DAS является надежным и гибким решением для интеграции в промышленные системы автоматизации, обеспечивая высокую степень изоляции и защиты для различных типов входных и выходных сигналов.
