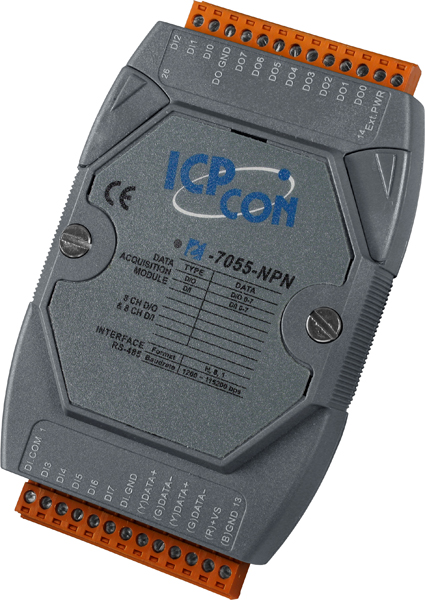

Модуль I-7055-NPN CR 8 Isolated DI and 8 Isolated DO Module with 16-bit Counters (RoHS)

Артикул: I-7055-NPN CR
Характеристики
Полное наименование:
—
Модуль I-7055-NPN CR 8 Isolated DI and 8 Isolated DO Module with 16-bit Counters (RoHS)
Срок гарантии
—
12 мес.
87 603 тенге/шт
Варианты цен
87 603 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Модуль I-7055-NPN CR от компании ICP DAS предназначен для интеграции в системы автоматизации, требующие надежного и изолированного ввода и вывода дискретных сигналов. Устройство оснащено 8 каналами изолированного дискретного ввода и 8 каналами изолированного дискретного вывода, что обеспечивает гибкость в подключении различных типов датчиков и исполнительных механизмов.

Ключевые технические особенности модуля включают:

  • Типы входных сигналов: поддержка сухих и мокрых контактов с диапазоном напряжений от 10 до 50 В постоянного тока.
  • Типы выходных сигналов: открытый коллектор (Sink) с диапазоном напряжений от 10 до 40 В постоянного тока.
  • Скорость передачи данных: от 1200 до 115200 бит/с через интерфейс RS-485, что обеспечивает быструю и надежную коммуникацию.
  • Протоколы связи: поддержка DCON, обеспечивающего эффективную интеграцию с различными системами управления.
  • Защита от перенапряжений: ±70 В постоянного тока для входных каналов и ±3 кВ для линии питания, что повышает устойчивость устройства к внешним помехам.
  • Изоляция каналов внутренней логики: 3750 В постоянного тока, обеспечивающая защиту от электрических помех и повышающая надежность работы.
  • Защита от электростатического разряда (ESD): ±4 кВ для каждого канала и ±8 кВ для случайной точки, соответствующая стандарту IEC 61000-4-2.
  • Защита от быстрых транзиентных помех (EFT): ±4 кВ для линии питания, соответствующая стандарту IEC 61000-4-4.
  • Сторожевой таймер: наличие сторожевого таймера с программируемым временем передачи данных, повышающее надежность системы.
  • Рабочие условия: широкий диапазон рабочих температур от -25 до +75°C и влажности от 10 до 95% без конденсации, что позволяет использовать модуль в различных промышленных средах.
  • Монтаж: установка на DIN-рейку, обеспечивающая удобство монтажа и экономию пространства в распределительных щитах.

Модуль I-7055-NPN CR идеально подходит для применения в системах автоматизации, где требуется надежный и изолированный ввод и вывод дискретных сигналов. Он может быть интегрирован в системы управления технологическими процессами, системы мониторинга и управления оборудованием, а также в системы сигнализации и контроля доступа. Благодаря своей гибкости и надежности, этот модуль является эффективным решением для различных промышленных приложений.

Преимущества модуля I-7055-NPN CR включают:

  • Гибкость подключения: поддержка различных типов входных и выходных сигналов, что упрощает интеграцию с разнообразным оборудованием.
  • Высокая степень защиты: защита от перенапряжений, электростатического разряда и быстрых транзиентных помех, обеспечивающая надежную работу в сложных промышленных условиях.
  • Устойчивость к внешним воздействиям: широкий диапазон рабочих температур и влажности, позволяющий использовать модуль в различных климатических условиях.
  • Удобство монтажа: возможность установки на DIN-рейку, что упрощает процесс монтажа и обслуживания.

Совместимость модуля I-7055-NPN CR с другими устройствами и системами управления зависит от соответствия протоколов связи и электрических характеристик. Рекомендуется ознакомиться с технической документацией и, при необходимости, проконсультироваться с производителем или поставщиком для обеспечения корректной интеграции в существующую систему.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 123 x 72 x 35
Потребление тока 1.2 Вт
Сторожевой таймер Есть
Тип каналов дискретного ввода Сухой контакт, Мокрый контакт
Защита от перенапряжения ±70 В пост.
±3 кВ для линии питания
60 В пост.
Входное сопротивление 10 кОм
Рабочее расстояние для сухого контакта 500 м макс.
Количество каналов дискретного ввода 8
Напряжение в закрытом состоянии Сухой контакт: Открытый
Мокрый контакт: +4 В пост.макс.
Тип подключения каналов дискретного ввода Sink/Source
Напряжение в открытом состоянии Мокрый контакт: +10 ~ 50 В пост.
Сухой контакт: Замкнут на GND
Материал корпуса Пластик
Монтаж На DIN-рейку
Системные индикаторы 1 индикатор Питание/Передача данных
Рабочее напряжение 10 ~ 30 В пост.тока
Защита от неверной полярности Есть
Рабочая температура, °C -25 ~ +75
Температура хранения, °C -40 ~ +85
Рабочая влажность, % 10 ~ 95, без образования конденсата
Скорость передачи данных, бит/с 1200 ~ 115200
Интерфейс RS-485
Протоколы последовательной связи DCON
Изоляция каналов внутренней логики 3750 В пост.тока
Защита ESD (IEC 61000-4-2) ±4 кВ для каждого канала
±8 кВ для случайной точки
Защита EFT (IEC 61000-4-4) ±4 кВ для линии питания
Тип подключения каналов дискретного вывода Sink
Установка безопасного значения Есть
Напряжение нагрузки +3.5 ~ +50 В пост.
Защита от короткого замыкания Есть
Защита от перегрузки 1.4 A
Количество каналов дискретного вывода 8
Тип каналов дискретного вывода Открытый коллектор
Тип 'открытый коллектор'
Максимальная нагрузка на канал 700 мА
Установка значения при подаче питания Есть
Максимальная частота входного сигнала 100 Гц
Минимальная ширина импульса 5 мс
Максимальное разрешение счетчика 16 бит
Тип устройства Модуль дискретного ввода
Модуль дискретного вывода
Тип каналов Дискретный ввод
Дискретный вывод
