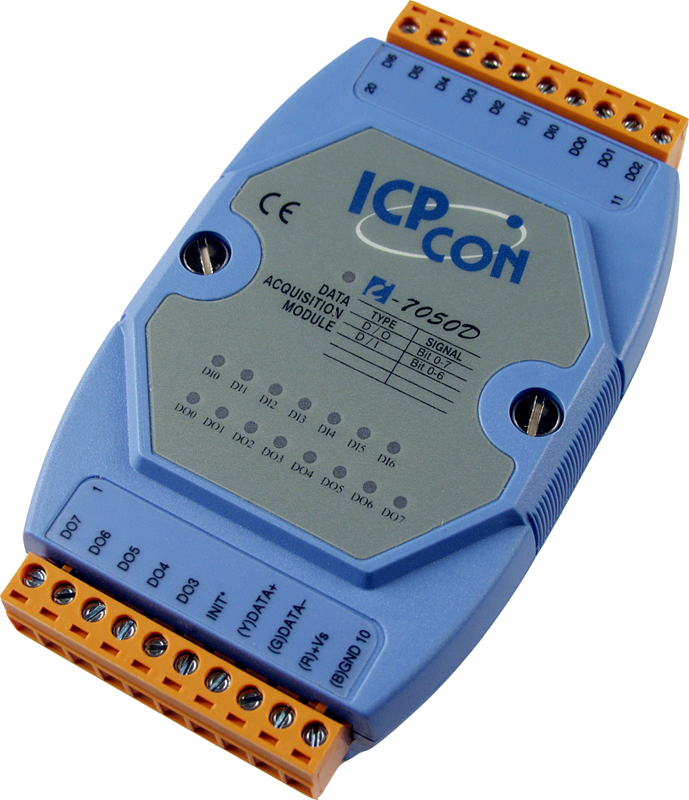

Модуль I-7050D CR от компании ICP DAS предназначен для интеграции в системы промышленной автоматизации, обеспечивая эффективное управление дискретными входами и выходами. Устройство оснащено светодиодным дисплеем, позволяющим оперативно отслеживать состояние каналов ввода и вывода.
**Ключевые технические особенности:**
- Дискретные входы: 7 каналов с типом подключения "сухой контакт" (Source), входное сопротивление 100 кОм, максимальное рабочее расстояние до 500 м. Напряжение включения: 4–30 В, выключения: до 1 В. Максимальная частота входного сигнала: 100 Гц, минимальная ширина импульса: 5 мс. Разрядность счетчика: 16 бит.
- Дискретные выходы: 8 каналов с типом подключения "открытый коллектор" (Sink), максимальная нагрузка на канал: 30 мА. Напряжение нагрузки: 3,5–30 В. Установка безопасного значения при подаче питания и при потере связи.
- Интерфейс и протоколы: Интерфейс RS-485, поддержка протокола DCON. Скорость передачи данных: 1200–115200 бит/с.
- Электропитание: Рабочее напряжение 10–30 В постоянного тока, потребление тока 1,1 Вт. Защита от неверной полярности.
- Условия эксплуатации: Рабочая температура от –25 до +75 °C, температура хранения от –40 до +85 °C. Рабочая влажность 10–95% без конденсации.
- Монтаж: Установка на DIN-рейку, материал корпуса — пластик.
**Области применения и целевая аудитория:**
Модуль I-7050D CR предназначен для использования в системах автоматизации, где требуется мониторинг и управление дискретными сигналами. Он может быть интегрирован в системы управления технологическими процессами, системы сигнализации, а также в устройства контроля доступа и охранные системы. Целевая аудитория включает инженеров и технических специалистов, занимающихся проектированием и обслуживанием промышленных автоматизированных систем.
**Преимущества и совместимость:**
- Индикация состояния: Светодиодный дисплей и индикаторы ввода/вывода обеспечивают наглядное отображение текущего состояния каналов, что упрощает диагностику и обслуживание системы.
- Гибкость подключения: Возможность подключения к различным устройствам и системам благодаря поддержке протокола DCON и интерфейсу RS-485.
- Надежность: Широкий диапазон рабочих температур и защита от неверной полярности обеспечивают стабильную работу устройства в различных условиях эксплуатации.
- Установка безопасных значений: Функция установки безопасных значений при подаче питания и при потере связи повышает безопасность и надежность системы.
Модуль I-7050D CR является надежным и эффективным решением для интеграции в системы промышленной автоматизации, обеспечивая высокую гибкость и надежность при работе с дискретными сигналами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Индикаторы ввода/вывода | 7 индикаторов дискретного ввода, 8 индикаторов дискретного вывода |
| Потребление тока | 1.1 Вт |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Сухой контакт |
| Входное сопротивление | 100 кОм |
| Рабочее расстояние для сухого контакта | 500 м макс. |
| Количество каналов дискретного ввода | 7 |
| Напряжение в закрытом состоянии | Сухой контакт: Замкнут на GND |
| Тип подключения каналов дискретного ввода | Source |
| Напряжение в открытом состоянии | Сухой контакт: Открытый |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | DCON |
| Тип подключения каналов дискретного вывода | Sink |
| Установка безопасного значения | Есть |
| Напряжение нагрузки | +3.5 ~ +30 В пост. |
| Количество каналов дискретного вывода | 8 |
| Тип каналов дискретного вывода | Открытый коллектор Тип 'открытый коллектор' |
| Максимальная нагрузка на канал | 30 мА |
| Установка значения при подаче питания | Есть |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
| Максимальное разрешение счетчика | 16 бит |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Тип каналов | Дискретный ввод Дискретный вывод |
