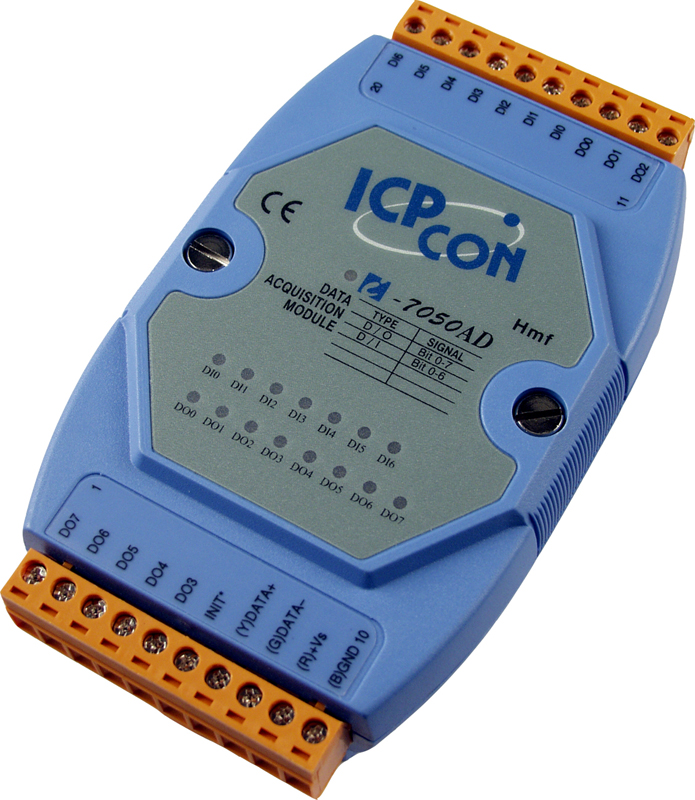

Модуль I-7050AD CR I-7050A with LED display (Current Source) RoHS

Модуль I-7050AD CR от компании ICP DAS предназначен для расширения возможностей промышленных систем автоматизации за счет предоставления 7 каналов дискретного ввода и 8 каналов дискретного вывода. Устройство оснащено светодиодным индикатором, позволяющим оперативно отслеживать состояние каналов ввода и вывода, что повышает удобство эксплуатации и диагностики системы.

Ключевые технические особенности модуля I-7050AD CR включают:

• Дискретный ввод: 7 каналов типа "мокрый контакт" (Sink), с входным сопротивлением 100 кОм и максимальной частотой входного сигнала 100 Гц. Каждый канал может функционировать как 16-битный счетчик, что позволяет точно измерять количество импульсов с минимальной шириной импульса 5 мс.
• Дискретный вывод: 8 каналов типа "открытый коллектор" (Source), поддерживающих максимальное напряжение нагрузки до 30 В постоянного тока и ток до 50 мА на канал. Возможность установки безопасного значения при подаче питания и программной установки значения при подаче питания повышает надежность работы устройства.
• Интерфейс связи: RS-485 с поддержкой протокола DCON, обеспечивающий скорость передачи данных от 1200 до 115200 бит/с. Это позволяет интегрировать модуль в различные системы автоматизации с учетом требований к скорости и надежности передачи данных.
• Питание и защита: Рабочее напряжение от 10 до 30 В постоянного тока, с защитой от неверной полярности. Потребление тока составляет 1,2 Вт, что делает устройство энергоэффективным при длительной эксплуатации.
• Условия эксплуатации: Рабочая температура от -25 до +75°C и влажность от 10 до 95% без конденсации, что позволяет использовать модуль в различных климатических условиях и промышленных средах.

Модуль I-7050AD CR находит применение в различных областях промышленной автоматизации, включая:

• Автоматизация зданий: Управление системами освещения, вентиляции и отопления, а также мониторинг состояния различных датчиков и исполнительных механизмов.
• Фабричная автоматизация: Сбор и обработка сигналов от датчиков и исполнительных устройств на производственных линиях, а также управление процессами в реальном времени.
• Автоматизация машин: Интеграция с управляющими системами станков и оборудования для мониторинга и управления их состоянием и производительностью.
• Удаленное обслуживание и диагностика: Сбор данных с удаленных объектов для анализа и диагностики, а также для проведения профилактических и ремонтных работ.
• Испытательное оборудование: Использование в качестве интерфейса для подключения различных датчиков и исполнительных механизмов в процессе тестирования и калибровки оборудования.

Преимущества модуля I-7050AD CR включают:

• Гибкость конфигурации: Возможность использования входных каналов как счетчиков и настройки безопасных значений для выходных каналов, что повышает адаптивность устройства к различным задачам.
• Надежность: Защита от неверной полярности и широкий диапазон рабочих температур обеспечивают стабильную работу устройства в сложных эксплуатационных условиях.
• Интеграция: Совместимость с протоколом DCON и интерфейсом RS-485 позволяет легко интегрировать модуль в существующие системы автоматизации и расширять их функциональность.

Модуль I-7050AD CR является надежным и эффективным решением для расширения возможностей промышленных систем автоматизации, обеспечивая высокую гибкость, надежность и простоту интеграции в различные приложения.

Основные характеристики:
