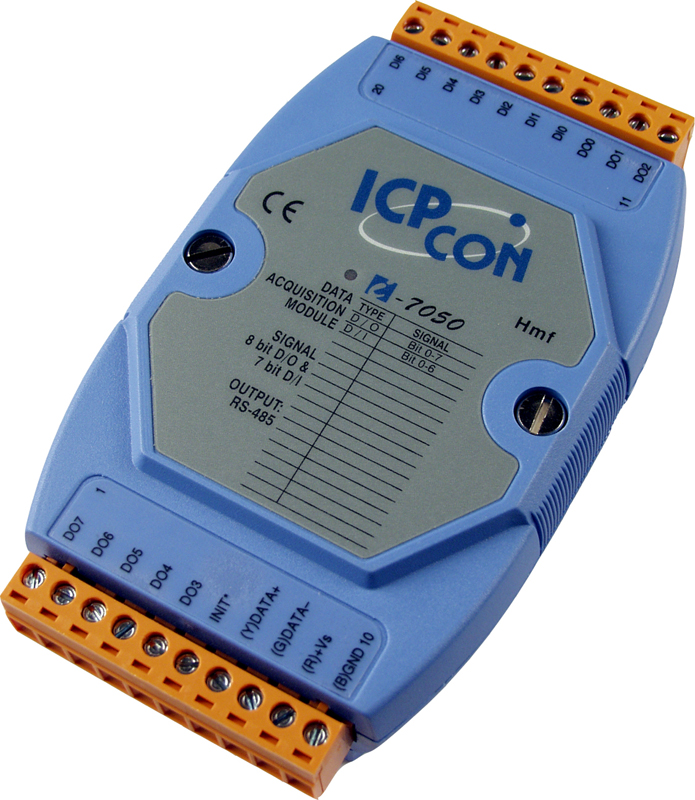

Модуль I-7050 CR 8-channel Non-isolated Digital Output and 7-channel Non-isolated Digital Input Modu

Модуль I-7050 CR от ICP DAS представляет собой устройство ввода-вывода, оснащённое 7 каналами дискретного ввода и 8 каналами дискретного вывода. Он предназначен для интеграции в системы автоматизации, требующие надёжного и эффективного обмена цифровыми сигналами.

**Ключевые технические особенности:**

• Дискретный ввод: 7 каналов с сухим контактом типа "Source", обеспечивающих высокую чувствительность и надёжность при подключении к различным датчикам и устройствам. Входное сопротивление составляет 100 кОм, что минимизирует влияние на цепь ввода. Максимальное рабочее расстояние для сухого контакта достигает 500 метров, что расширяет возможности монтажа. Напряжение в закрытом состоянии замкнуто на GND, а в открытом — остаётся открытым, что упрощает диагностику состояния входов.
• Дискретный вывод: 8 каналов с открытым коллектором типа "Sink", поддерживающих выходное напряжение от 3,5 до 30 В постоянного тока и максимальный ток на выходе до 30 мА. Это позволяет управлять различными исполнительными механизмами, такими как реле, соленоиды и другие устройства, требующие цифрового сигнала. Установка безопасного значения при подаче питания повышает надёжность системы.
• Интерфейс связи: Один порт RS-485, поддерживающий протокол DCON, обеспечивает стабильную и быструю передачу данных на скорости от 1200 до 115200 бит/с. Это гарантирует эффективную интеграцию с другими устройствами и системами, использующими данный протокол.
• Электропитание: Рабочее напряжение от 10 до 30 В постоянного тока с защитой от неверной полярности, что упрощает подключение и повышает безопасность эксплуатации. Потребление тока составляет 0,4 Вт, что делает устройство энергоэффективным.
• Условия эксплуатации: Рабочая температура от -25 до +75°C и влажность от 10 до 95% без конденсации позволяют использовать модуль в различных климатических условиях. Температура хранения от -40 до +85°C расширяет диапазон применения устройства.
• Габариты и монтаж: Компактные размеры 123 x 72 x 35 мм и возможность монтажа на DIN-рейку обеспечивают удобство установки в распределительных щитах и шкафах управления.

**Области применения и целевая аудитория:**

Модуль I-7050 CR идеально подходит для использования в промышленных системах автоматизации, таких как системы управления технологическими процессами, системы мониторинга и управления оборудованием, а также в распределённых системах сбора данных. Он предназначен для инженеров и технических специалистов, занимающихся проектированием и обслуживанием автоматизированных систем, требующих надёжного ввода и вывода цифровых сигналов.

**Преимущества и совместимость:**

• Надёжность: Высокая степень защиты от неверной полярности и широкий диапазон рабочих температур обеспечивают стабильную работу устройства в различных эксплуатационных условиях.
• Гибкость подключения: Поддержка протокола DCON и интерфейса RS-485 позволяет интегрировать модуль в существующие системы без необходимости значительных изменений в инфраструктуре.
• Энергоэффективность: Низкое потребление тока способствует снижению эксплуатационных расходов и повышению общей эффективности системы.
• Удобство монтажа: Компактные размеры и возможность монтажа на DIN-рейку упрощают процесс установки и экономят пространство в распределительных щитах.

Модуль I-7050 CR от ICP DAS представляет собой надёжное и эффективное решение для интеграции цифровых входов и выходов в промышленные системы автоматизации, обеспечивая высокую гибкость и совместимость с различными устройствами и протоколами.
