Артикул:
I-7045D-NPN CR
Характеристики
Полное наименование:
—

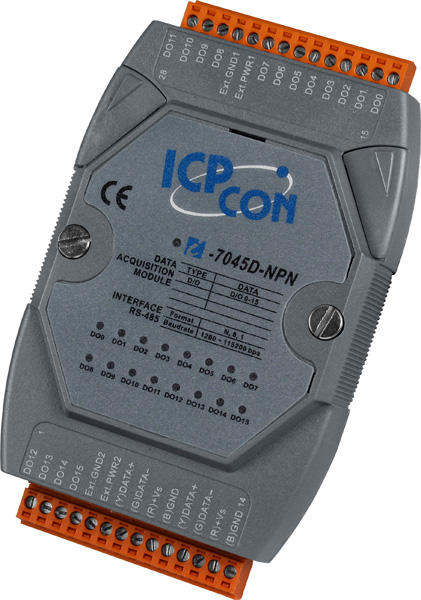

Модуль I-7045D-NPN CR I-7045D-NPN with LED Display
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Модуль I-7045D-NPN CR от ICP DAS предназначен для реализации 16 каналов дискретного вывода с открытым коллектором (NPN) в промышленных автоматизированных системах. Устройство обеспечивает надежное управление внешними устройствами, такими как реле, соленоиды и другие исполнительные механизмы, требующие подключения с открытым коллектором.
Ключевые технические особенности модуля включают:
- Количество каналов: 16 дискретных выходов с открытым коллектором (NPN).
- Напряжение нагрузки: от +3,5 до +50 В постоянного тока.
- Максимальный ток на канал: 700 мА.
- Скорость передачи данных: от 1200 до 115200 бит/с через интерфейс RS-485.
- Протокол связи: DCON.
- Гальваническая изоляция: 3750 В постоянного тока между каналами и внутренней логикой.
- Защита от перенапряжения: ±3 кВ для линии питания, 60 В постоянного тока для порта RS-485.
- Защита от электростатического разряда (ESD): ±4 кВ для каждого канала, ±8 кВ для случайной точки.
- Защита от быстрых переходных процессов (EFT): ±4 кВ для каждого канала и линии питания, ±2 кВ для порта RS-485.
- Защита от короткого замыкания и перегрузки: защита от короткого замыкания, перегрузка до 1,4 А.
- Установка безопасного значения: возможность программной установки безопасного значения при потере связи или подаче питания.
- Сторожевой таймер: наличие аппаратного и программного сторожевого таймера для повышения надежности работы.
- Габаритные размеры: 123 x 72 x 35 мм; монтаж на DIN-рейку.
- Рабочие условия: температура от -25 до +75 °C, влажность от 10 до 95% без конденсации.
- Потребление энергии: 1,2 Вт.
- Материал корпуса: пластик.
Модуль I-7045D-NPN CR предназначен для использования в различных областях промышленной автоматизации, включая:
- Автоматизация зданий: управление освещением, системами безопасности и отопления.
- Фабричная автоматизация: управление производственными линиями и оборудованием.
- Автоматизация машин: интеграция с машинами для управления их функциями.
- Удаленное обслуживание и диагностика: мониторинг и управление удаленными объектами.
- Испытательное оборудование: управление тестовыми установками и стендами.
Преимущества модуля I-7045D-NPN CR включают:
- Высокая степень защиты: защита от перенапряжений, коротких замыканий и перегрузок обеспечивает надежную эксплуатацию в сложных условиях.
- Гибкость в настройке: возможность программной установки безопасных значений и значений при подаче питания позволяет адаптировать устройство под специфические требования.
- Широкий диапазон рабочих температур: от -25 до +75 °C позволяет использовать модуль в различных климатических условиях.
- Компактные размеры: 123 x 72 x 35 мм и монтаж на DIN-рейку облегчают интеграцию в существующие системы.
- Низкое потребление энергии: 1,2 Вт способствует экономии энергии при длительной эксплуатации.
Модуль I-7045D-NPN CR совместим с другими устройствами ICP DAS, поддерживающими протокол DCON, и может интегрироваться в более сложные системы автоматизации, обеспечивая эффективное управление дискретными выходами в промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Индикаторы ввода/вывода | 16 индикаторов дискретного вывода |
| Потребление тока | 1.2 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | DCON |
| Защита от перенапряжения | ±3 кВ для линии питания 60 В пост. |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для каждого канала и линии питания ±2 кВ для порта RS-485 |
| Тип подключения каналов дискретного вывода | Sink |
| Установка безопасного значения | Есть |
| Напряжение нагрузки | +3.5 ~ +50 В пост. |
| Защита от короткого замыкания | Есть |
| Защита от перегрузки | 1.4 A |
| Количество каналов дискретного вывода | 16 |
| Тип каналов дискретного вывода | Открытый коллектор Тип 'открытый коллектор' |
| Максимальная нагрузка на канал | 700 мА |
| Установка значения при подаче питания | Есть |
| Тип устройства | Модуль дискретного вывода |
| Тип каналов | Дискретный вывод |
