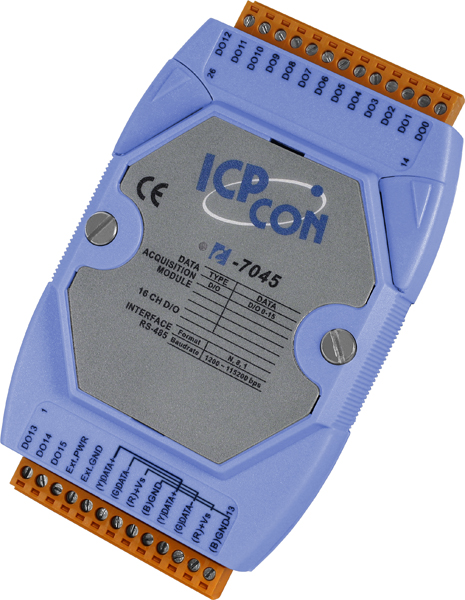

Модуль I-7045 CR от компании ICP DAS представляет собой устройство с 16 каналами изолированного дискретного вывода, предназначенное для применения в системах автоматизации и управления. Каждый канал оснащён фотопарой для обеспечения гальванической изоляции, что повышает надёжность работы в промышленных условиях.
Ключевые технические особенности модуля I-7045 CR включают:
- Интерфейс связи: RS-485, обеспечивающий стабильную и дальнодействующую передачу данных.
- Протокол передачи данных: DCON, оптимизированный для эффективной работы в промышленных приложениях.
- Типы каналов вывода: 16 каналов с открытым коллектором (Source), поддерживающие максимальную нагрузку до 650 мА на канал.
- Напряжение нагрузки: от +10 до +40 В постоянного тока, что позволяет подключать различные исполнительные устройства.
- Защита от короткого замыкания и перегрузки: встроенные механизмы защиты обеспечивают надёжную эксплуатацию в сложных условиях.
- Гальваническая изоляция: 3750 В постоянного тока между каналами внутренней логики и внешними цепями, повышая устойчивость к помехам.
- Защита от перенапряжения: ±3 кВ для линии питания и 47 В постоянного тока для каждого канала, обеспечивая дополнительную надёжность.
- Скорость передачи данных: от 1200 до 115200 бит/с, что позволяет адаптировать модуль под различные требования системы.
- Условия эксплуатации: рабочая температура от -25 до +75°C и влажность от 10 до 95% без конденсации, что делает модуль пригодным для использования в разнообразных климатических условиях.
- Монтаж: на DIN-рейку, обеспечивая удобство установки и обслуживания.
Модуль I-7045 CR предназначен для использования в системах автоматизации, где требуется управление множеством исполнительных устройств с изолированными выходами. Он идеально подходит для применения в промышленных процессах, где необходима высокая надёжность и защита от внешних помех. Благодаря гибким настройкам и широкому диапазону рабочих параметров, модуль может быть интегрирован в различные системы управления, обеспечивая эффективное и безопасное управление процессами.
Преимущества модуля I-7045 CR включают:
- Высокая надёжность: благодаря встроенным механизмам защиты и гальванической изоляции, модуль обеспечивает стабильную работу в сложных промышленных условиях.
- Гибкость применения: поддержка различных напряжений нагрузки и типов подключения позволяет интегрировать модуль в разнообразные системы автоматизации.
- Устойчивость к внешним воздействиям: защита от электростатических разрядов, перенапряжений и коротких замыканий повышает долговечность устройства.
- Простота монтажа: возможность установки на DIN-рейку упрощает процесс монтажа и обслуживания оборудования.
Модуль I-7045 CR от ICP DAS является надёжным и эффективным решением для управления дискретными выходами в промышленных системах автоматизации, обеспечивая высокую степень защиты и гибкость в применении.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Потребление тока | 0.6 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | DCON |
| Защита от перенапряжения | ±3 кВ для линии питания 47 В пост. |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для каждого канала и линии питания ±2 кВ для порта RS-485 |
| Тип подключения каналов дискретного вывода | Source |
| Установка безопасного значения | Есть |
| Напряжение нагрузки | +10 ~ 40 В пост. |
| Защита от короткого замыкания | Есть |
| Защита от перегрузки | 1.4 A |
| Количество каналов дискретного вывода | 16 |
| Тип каналов дискретного вывода | Открытый коллектор Тип 'открытый коллектор' |
| Максимальная нагрузка на канал | 650 мА |
| Установка значения при подаче питания | Есть |
| Тип устройства | Модуль дискретного вывода |
| Тип каналов | Дискретный вывод |
