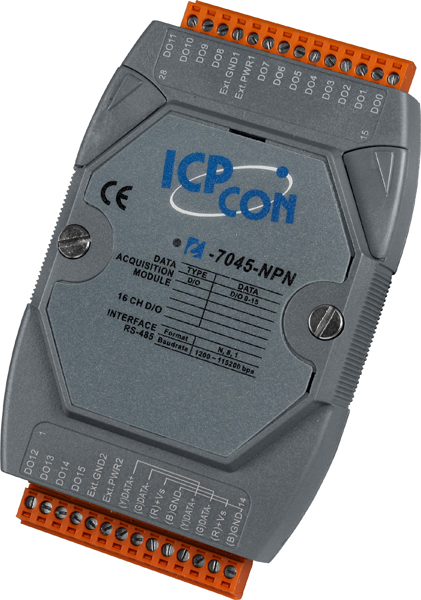

Модуль I-7045-NPN CR от компании ICP DAS представляет собой 16-канальный изолированный модуль дискретного вывода типа Sink, предназначенный для интеграции в системы автоматизации и управления. Он обеспечивает надежное управление внешними устройствами, такими как реле, индикаторы и другие исполнительные механизмы, через последовательный интерфейс RS-485 с использованием протокола DCON.
Ключевые технические особенности модуля I-7045-NPN CR включают:
- Количество каналов: 16 дискретных выходов типа Sink (NPN).
- Напряжение нагрузки: от +3,5 до +50 В постоянного тока.
- Максимальный ток на канал: 700 мА, что позволяет управлять мощными исполнительными устройствами.
- Скорость передачи данных: от 1200 до 115200 бит/с, обеспечивая гибкость в настройке скорости обмена данными.
- Интерфейс связи: RS-485, обеспечивающий дальность передачи и устойчивость к помехам.
- Протокол передачи данных: DCON, широко используемый в промышленной автоматизации.
- Защита от перенапряжения: ±3 кВ для линии питания, ±60 В для порта RS-485, обеспечивая надежность работы в условиях электромагнитных помех.
- Изоляция каналов внутренней логики: 3750 В постоянного тока, повышая устойчивость к внешним воздействиям.
- Защита от короткого замыкания и перегрузки: автоматическое отключение при токе свыше 1,4 А, предотвращая повреждение устройства.
- Рабочие условия: температура от -25 до +75 °C и влажность от 10 до 95% без конденсации, что расширяет область применения модуля.
Модуль I-7045-NPN CR предназначен для использования в различных областях промышленной автоматизации, включая системы управления технологическими процессами, системы мониторинга и управления оборудованием, а также в решениях для удаленного управления и сбора данных. Его высокая степень защиты и изоляции делает его подходящим для эксплуатации в сложных и неблагоприятных условиях.
Преимущества модуля I-7045-NPN CR включают:
- Гибкость в применении: возможность управления различными исполнительными устройствами благодаря широкому диапазону напряжений и токов.
- Надежность: защита от короткого замыкания, перегрузки и перенапряжения обеспечивает долгосрочную и бесперебойную работу системы.
- Устойчивость к внешним воздействиям: высокая степень изоляции и защита от электромагнитных помех гарантируют стабильную работу в промышленных условиях.
- Простота интеграции: использование стандартного интерфейса RS-485 и протокола DCON облегчает подключение к существующим системам автоматизации.
Модуль I-7045-NPN CR является надежным и эффективным решением для реализации задач по управлению дискретными исполнительными устройствами в промышленных системах автоматизации, обеспечивая высокую степень защиты и гибкость в настройке параметров работы.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Потребление тока | 0.4 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | DCON |
| Защита от перенапряжения | ±3 кВ для линии питания 60 В пост. |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для каждого канала и линии питания ±2 кВ для порта RS-485 |
| Тип подключения каналов дискретного вывода | Sink |
| Установка безопасного значения | Есть |
| Напряжение нагрузки | +3.5 ~ +50 В пост. |
| Защита от короткого замыкания | Есть |
| Защита от перегрузки | 1.4 A |
| Количество каналов дискретного вывода | 16 |
| Тип каналов дискретного вывода | Открытый коллектор Тип 'открытый коллектор' |
| Максимальная нагрузка на канал | 700 мА |
| Установка значения при подаче питания | Есть |
| Тип устройства | Модуль дискретного вывода |
| Тип каналов | Дискретный вывод |
