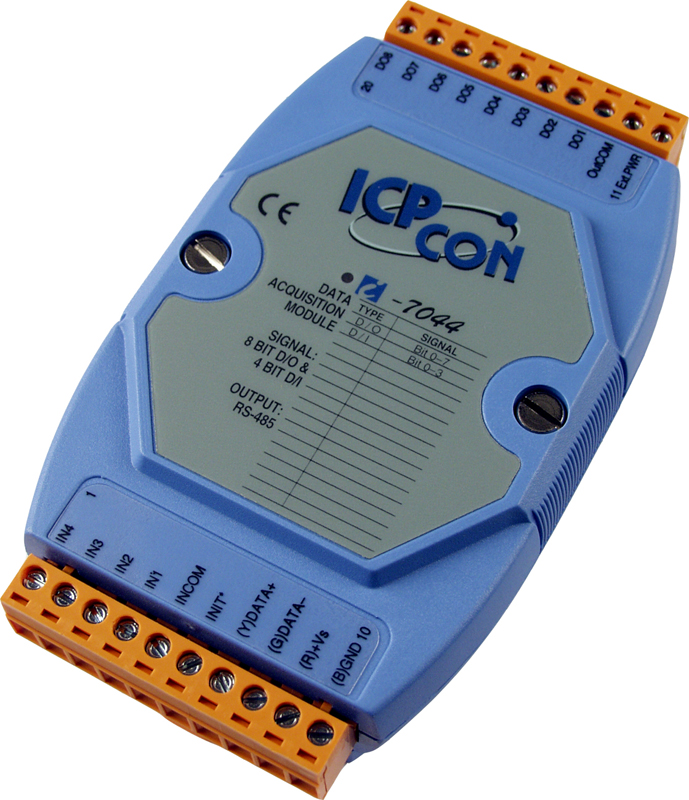

Модуль I-7044 CR от ICP DAS представляет собой устройство с 4 изолированными каналами дискретного ввода и 8 изолированными каналами дискретного вывода, предназначенное для интеграции в системы автоматизации и управления технологическими процессами. Модуль обеспечивает надежную изоляцию сигналов, что повышает устойчивость системы к помехам и обеспечивает защиту от перенапряжений.
Ключевые технические особенности модуля I-7044 CR включают:
- Дискретный ввод: 4 канала с изоляцией, поддерживающие типы подключения Sink и Source, с входным сопротивлением 3 кОм. Напряжение включения: от +4 до +30 В постоянного тока; напряжение выключения: до +1 В постоянного тока. Максимальная частота входного сигнала: 100 Гц; минимальная ширина импульса: 5 мс. Изоляция каналов внутренней логики: 3750 В постоянного тока.
- Дискретный вывод: 8 каналов с изоляцией, тип подключения Sink (открытый коллектор), максимальная нагрузка на канал: 375 мА. Напряжение нагрузки: от +3,5 до +30 В постоянного тока. Изоляция каналов внутренней логики: 3750 В постоянного тока.
- Интерфейс связи: RS-485 с протоколом DCON, поддерживающий скорости передачи данных от 1200 до 115200 бит/с. Формат передачи данных: N, 8, 1.
- Питание: Рабочее напряжение от 10 до 30 В постоянного тока; потребление тока: 1,0 Вт. Защита от неверной полярности присутствует.
- Условия эксплуатации: Рабочая температура от -25 до +75°C; температура хранения от -40 до +85°C; влажность от 10 до 95% без конденсации.
- Защита: Защита от перенапряжения: ±35 В постоянного тока; защита ESD (IEC 61000-4-2): ±2 кВ для каждого канала; защита EFT (IEC 61000-4-4): ±2 кВ для линии питания.
- Монтаж: На DIN-рейку; габаритные размеры: 123 x 72 x 35 мм; материал корпуса: пластик.
Модуль I-7044 CR предназначен для использования в различных областях промышленной автоматизации, включая системы управления технологическими процессами, мониторинг и управление оборудованием, а также в приложениях, требующих надежной изоляции сигналов и защиты от помех. Он обеспечивает эффективную интеграцию с другими устройствами через интерфейс RS-485 и протокол DCON, что делает его совместимым с широким спектром промышленного оборудования.
Преимущества модуля I-7044 CR включают:
- Надежность: Высокая степень изоляции и защита от перенапряжений обеспечивают стабильную работу в условиях электромагнитных помех.
- Гибкость: Поддержка различных типов подключения каналов ввода и вывода позволяет адаптировать модуль под конкретные требования системы.
- Универсальность: Широкий диапазон рабочих температур и влажности расширяет возможности применения модуля в различных климатических условиях.
- Совместимость: Интерфейс RS-485 и протокол DCON обеспечивают легкую интеграцию с другими устройствами ICP DAS и промышленным оборудованием, поддерживающим эти стандарты.
Модуль I-7044 CR является надежным и эффективным решением для задач промышленной автоматизации, требующих изолированного ввода и вывода сигналов с высокой степенью защиты и гибкостью настройки.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Потребление тока | 1.0 Вт |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Мокрый контакт |
| Защита от перенапряжения | ±35 В пост. |
| Входное сопротивление | 3 кОм |
| Количество каналов дискретного ввода | 4 |
| Напряжение в закрытом состоянии | Мокрый контакт: +4 ~ 30 В пост. |
| Тип подключения каналов дискретного ввода | Sink/Source |
| Напряжение в открытом состоянии | Мокрый контакт: +1 В пост.макс. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | DCON |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±2 кВ для каждого канала |
| Защита EFT (IEC 61000-4-4) | ±2 кВ для линии питания |
| Тип подключения каналов дискретного вывода | Sink |
| Установка безопасного значения | Есть |
| Напряжение нагрузки | +3.5 ~ +30 В пост. |
| Количество каналов дискретного вывода | 8 |
| Тип каналов дискретного вывода | Открытый коллектор Тип 'открытый коллектор' |
| Максимальная нагрузка на канал | 375 мА |
| Установка значения при подаче питания | Есть |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
| Максимальное разрешение счетчика | 16 бит |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Тип каналов | Дискретный ввод Дискретный вывод |
