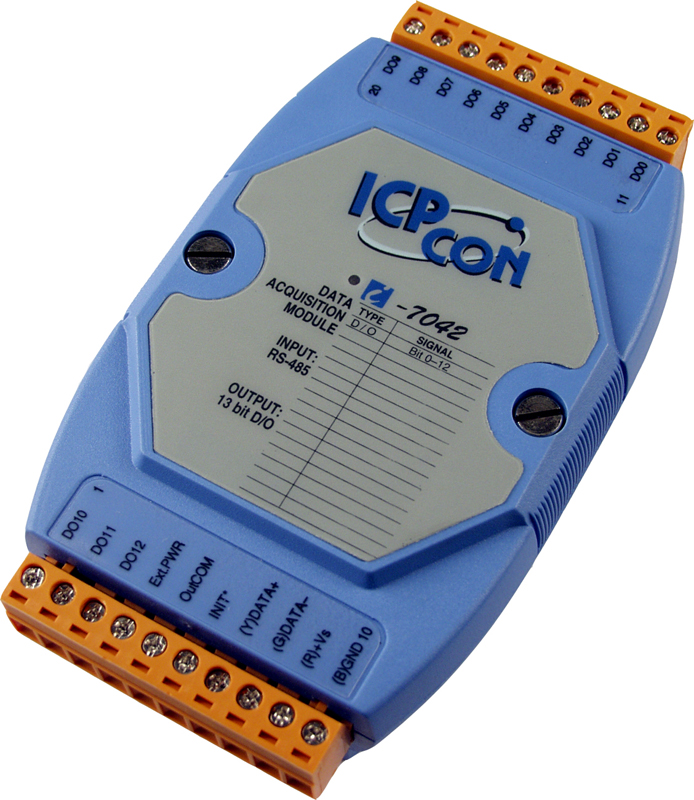

Модуль I-7042 CR 13-channel Isolated O.C. Output Module

Модуль I-7042 CR от ICP DAS представляет собой устройство с 13 каналами изолированного дискретного вывода типа "открытый коллектор" (Sink). Он предназначен для интеграции в системы автоматизации, требующие надежного управления цифровыми сигналами с изоляцией и защитой от помех.

Ключевые технические особенности модуля I-7042 CR включают:

• Габаритные размеры: 123 x 72 x 35 мм, что обеспечивает компактность и удобство монтажа на DIN-рейку.
• Потребление тока: 1.0 Вт, что способствует энергоэффективности системы.
• Рабочее напряжение: 10 ~ 30 В постоянного тока, обеспечивая гибкость в выборе источника питания.
• Рабочая температура: от -25 до +75 °C, что позволяет использовать модуль в различных климатических условиях.
• Защита от электростатического разряда (ESD): ±2 кВ для каждого канала и ±4 кВ для случайной точки, соответствующая стандарту IEC 61000-4-2, обеспечивая надежную защиту от внешних помех.
• Изоляция каналов внутренней логики: 3750 В постоянного тока, что гарантирует защиту от перенапряжений и повышает надежность работы устройства.
• Интерфейс связи: RS-485 с протоколом DCON, поддерживающий скорость передачи данных от 1200 до 115200 бит/с, обеспечивая стабильную и быструю передачу данных.
• Тип подключения каналов дискретного вывода: Sink, с максимальной нагрузкой на канал 100 мА и напряжением нагрузки от +3.5 до +30 В постоянного тока, что позволяет управлять различными исполнительными механизмами.
• Сторожевой таймер: наличие сторожевого таймера повышает надежность системы, автоматически перезагружая модуль в случае сбоев.

Модуль I-7042 CR предназначен для применения в различных областях промышленной автоматизации, включая системы управления технологическими процессами, системы мониторинга и управления оборудованием, а также в решениях для удаленного управления и сбора данных. Его изолированные дискретные выходы позволяют безопасно управлять различными исполнительными устройствами, такими как реле, соленоиды и другие компоненты, требующие надежного и защищенного управления.

Преимущества модуля I-7042 CR включают:

• Гибкость в установке: возможность монтажа на DIN-рейку упрощает интеграцию в существующие системы.
• Энергоэффективность: низкое потребление тока способствует снижению эксплуатационных расходов.
• Широкий диапазон рабочих температур: от -25 до +75 °C, что расширяет возможности применения в различных климатических условиях.
• Высокая степень защиты: соответствие стандартам IEC 61000-4-2 и IEC 61000-4-4 обеспечивает надежную защиту от электростатических разрядов и перенапряжений.
• Совместимость: поддержка протокола DCON и интерфейса RS-485 обеспечивает легкую интеграцию с другими устройствами и системами, использующими эти стандарты.

Модуль I-7042 CR является надежным и эффективным решением для задач, связанных с управлением дискретными сигналами в промышленной автоматизации, обеспечивая высокую степень изоляции, защиту от помех и гибкость в установке и эксплуатации.

Основные характеристики:
