Артикул:
I-7041P CR
Характеристики
Полное наименование:
—

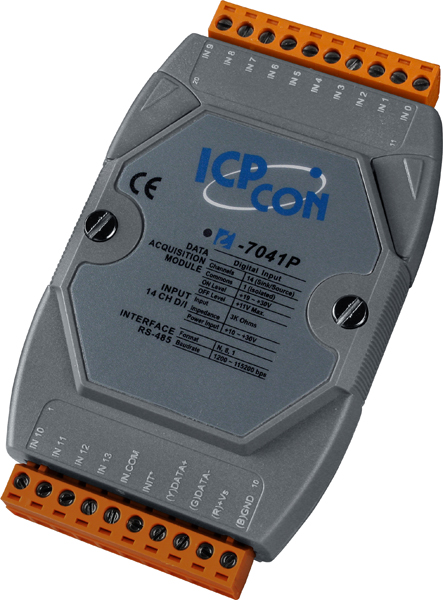

Модуль I-7041P CR 14-channel Isolated Digital Input Module with 16-bit Counters (RoHS)
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Модуль I-7041P CR от компании ICP DAS представляет собой устройство с 14 каналами изолированного дискретного ввода, предназначенное для интеграции в системы автоматизации и сбора данных. Он обеспечивает надежный и точный мониторинг цифровых сигналов в промышленных приложениях.
**Ключевые технические особенности:**
- Количество каналов ввода: 14 каналов дискретного ввода с типом "мокрый контакт".
- Уровни сигналов: логический "0" — 19~30 В постоянного тока; логический "1" — 0~11 В постоянного тока.
- Счетчик: максимальное разрешение 16 бит, максимальная частота входного сигнала 100 Гц, минимальная ширина импульса 5 мс.
- Интерфейс связи: RS-485 с протоколом DCON, поддерживающий скорости передачи данных от 1200 до 115200 бит/с.
- Электропитание: рабочее напряжение 10~30 В постоянного тока, потребление тока 0.2 Вт, защита от неверной полярности.
- Условия эксплуатации: рабочая температура от -25 до +75 °C, температура хранения от -40 до +85 °C, рабочая влажность 10~95% без конденсации.
- Защита: изоляция каналов внутренней логики до 3750 В постоянного тока, защита от электростатического разряда (ESD) ±4 кВ для каждого канала, защита от быстрых транзиентных помех (EFT) ±2 кВ для линии питания.
- Монтаж: на DIN-рейку, материал корпуса — пластик.
- Системные индикаторы: один индикатор питания/передачи данных.
**Области применения и целевая аудитория:**
Модуль I-7041P CR предназначен для использования в промышленных системах автоматизации, где требуется надежный сбор и обработка цифровых сигналов. Он идеально подходит для следующих областей:
- Мониторинг и управление технологическими процессами.
- Системы сбора данных с различных датчиков и устройств.
- Интеграция в системы управления зданием (BMS) и промышленными объектами.
- Применения, требующие защиты от перенапряжений и электростатических разрядов.
**Преимущества и совместимость:**
- Высокая степень изоляции: защита каналов внутренней логики до 3750 В постоянного тока обеспечивает надежную работу в условиях электромагнитных помех.
- Широкий диапазон рабочих температур: от -25 до +75 °C позволяет использовать модуль в различных климатических условиях.
- Гибкость подключения: поддержка как Sink, так и Source типов подключения каналов дискретного ввода.
- Совместимость: интерфейс RS-485 и протокол DCON обеспечивают легкую интеграцию с другими устройствами ICP DAS и промышленными системами.
- Защита от перенапряжений: защита от перенапряжений ±35 В постоянного тока повышает надежность эксплуатации в нестабильных электрических сетях.
Модуль I-7041P CR является надежным и эффективным решением для сбора и обработки цифровых сигналов в промышленных приложениях, обеспечивая высокую степень защиты и гибкость подключения.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Потребление тока | 0.2 Вт |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Мокрый контакт |
| Защита от перенапряжения | ±35 В пост. |
| Входное сопротивление | 3 кОм |
| Количество каналов дискретного ввода | 14 |
| Напряжение в закрытом состоянии | Мокрый контакт: +19 ~ 30 В пост. |
| Тип подключения каналов дискретного ввода | Sink/Source |
| Напряжение в открытом состоянии | Мокрый контакт: +11 В пост.макс. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | DCON |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±2 кВ для линии питания |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
| Максимальное разрешение счетчика | 16 бит |
| Тип устройства | Модуль дискретного ввода |
| Тип каналов | Дискретный ввод |
