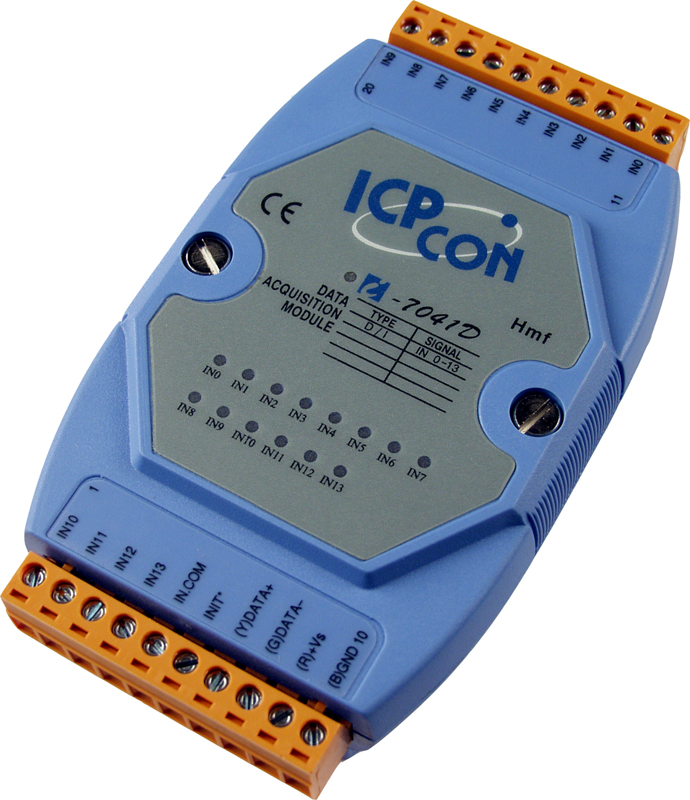

Модуль дискретного ввода ICP DAS I-7041D CR предназначен для интеграции в промышленные системы автоматизации, обеспечивая надежный и эффективный сбор данных с 14 каналов изолированного дискретного ввода. Устройство оснащено светодиодным дисплеем, отображающим состояние каждого канала, что упрощает мониторинг и диагностику системы в реальном времени.
Ключевые технические особенности модуля включают:
- Количество каналов ввода: 14 изолированных каналов с типом "мокрый контакт" (влажный контакт), поддерживающих как Sink, так и Source конфигурации.
- Уровни напряжения: логический "0" при напряжении до +1 В, логический "1" при напряжении от +4 до +30 В.
- Входное сопротивление: 3 кОм, обеспечивающее совместимость с различными источниками сигналов.
- Скорость передачи данных: диапазон от 1200 до 115200 бит/с через интерфейс RS-485, что позволяет адаптировать систему под требования конкретного приложения.
- Протокол связи: DCON, обеспечивающий эффективную и надежную передачу данных между устройствами.
- Гальваническая изоляция: 3750 В пост. тока между каналами внутренней логики и внешними сигналами, повышая устойчивость к помехам и защищая оборудование от перенапряжений.
- Защита от электростатического разряда (ESD): ±4 кВ для каждого канала и ±8 кВ для случайной точки, соответствующая стандарту IEC 61000-4-2, обеспечивая дополнительную защиту в промышленных условиях.
- Защита от импульсных помех (EFT): ±2 кВ для линии питания, соответствующая стандарту IEC 61000-4-4, повышая надежность работы устройства в условиях электромагнитных помех.
- Рабочие условия: температурный диапазон от -25 до +75 °C и влажность от 10% до 95% без конденсации, что позволяет использовать модуль в различных климатических зонах.
- Размеры и монтаж: компактные габариты 123 x 72 x 35 мм и возможность монтажа на DIN-рейку обеспечивают удобство установки в распределительных щитах и шкафах управления.
Модуль I-7041D CR идеально подходит для применения в системах автоматизации зданий, контроле технологических процессов, мониторинге оборудования и других областях, где требуется надежный сбор данных с дискретных входов. Его высокая степень защиты и устойчивость к внешним воздействиям делают его надежным компонентом в промышленных приложениях.
Преимущества модуля включают:
- Удобство монтажа: возможность установки на DIN-рейку упрощает интеграцию в существующие системы.
- Надежность: защита от перенапряжений и электростатических разрядов повышает долговечность устройства в сложных эксплуатационных условиях.
- Гибкость настройки: поддержка различных конфигураций входных сигналов и протоколов связи позволяет адаптировать модуль под специфические требования проекта.
Модуль I-7041D CR от ICP DAS представляет собой эффективное решение для сбора и передачи данных с дискретных входов в промышленных системах, обеспечивая высокую степень защиты, гибкость настройки и простоту интеграции в существующие инфраструктуры.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Индикаторы ввода/вывода | 14 индикаторов дискретного ввода |
| Потребление тока | 1.0 Вт |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Мокрый контакт |
| Защита от перенапряжения | ±35 В пост. |
| Входное сопротивление | 3 кОм |
| Количество каналов дискретного ввода | 14 |
| Напряжение в закрытом состоянии | Мокрый контакт: +4 ~ 30 В пост. |
| Тип подключения каналов дискретного ввода | Sink/Source |
| Напряжение в открытом состоянии | Мокрый контакт: +1 В пост.макс. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | DCON |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±2 кВ для линии питания |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
| Максимальное разрешение счетчика | 16 бит |
| Тип устройства | Модуль дискретного ввода |
| Тип каналов | Дискретный ввод |
