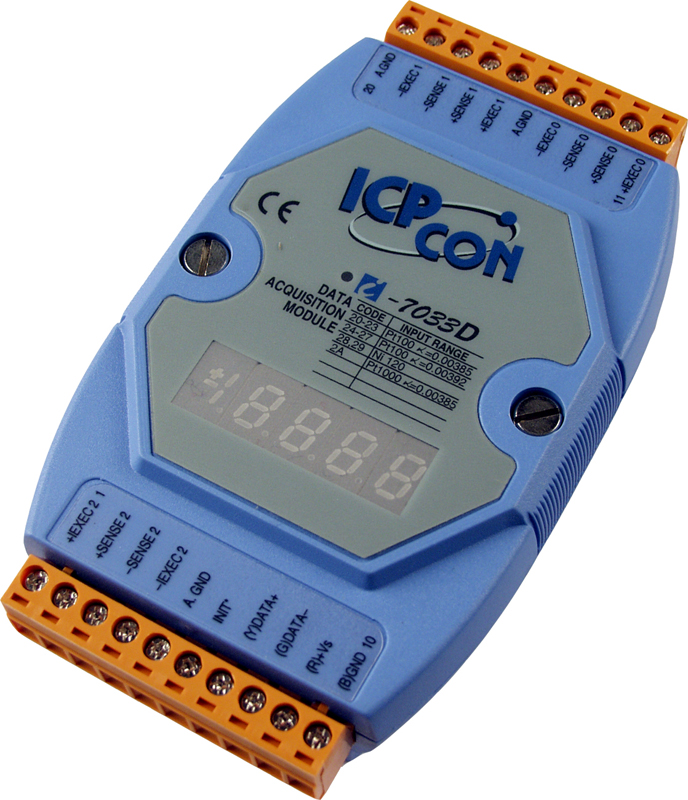

Модуль I-7033D CR от ICP DAS предназначен для точного измерения температуры с использованием термосопротивлений (RTD) в промышленных автоматизированных системах. Этот модуль обеспечивает надежный и эффективный сбор данных о температуре, что делает его идеальным решением для различных отраслей промышленности, включая энергетику, машиностроение и автоматизацию процессов.
**Ключевые технические особенности:**
- Количество каналов ввода: 3 канала для подключения термосопротивлений.
- Типы поддерживаемых датчиков: Pt100, Pt1000, Ni120 с коэффициентами α=0.00385, α=0.003916 и α=0.00385 соответственно.
- Разрешение АЦП: 16 бит, обеспечивающее высокую точность измерений.
- Частота дискретизации: 15 Гц, что позволяет получать данные с высокой скоростью.
- Точность измерений: ±0.1% от полного диапазона, обеспечивая надежность данных.
- Интерфейс связи: RS-485 с поддержкой протокола DCON, обеспечивающий стабильную передачу данных на расстоянии.
- Скорость передачи данных: от 1200 до 115200 бит/с, позволяющая гибко настраивать систему под конкретные требования.
- Электропитание: диапазон входного напряжения от 10 до 30 В постоянного тока, с потреблением 1.6 Вт.
- Рабочие условия: температура от -25 до +75°C и влажность от 10 до 95% без конденсации, что делает модуль устойчивым к различным эксплуатационным условиям.
- Защита: защита от перенапряжения ±0.5 кВ для линии питания и ±25 В для линии передачи данных, а также изоляция каналов внутренней логики 3000 В постоянного тока, обеспечивающая надежность работы в сложных электрических средах.
**Области применения и целевая аудитория:**
Модуль I-7033D CR идеально подходит для предприятий, требующих точного мониторинга температуры в реальном времени. Он широко используется в энергетическом секторе для контроля температурных режимов оборудования, в машиностроении для обеспечения оптимальных условий работы машин и механизмов, а также в системах автоматизации процессов, где необходима интеграция с различными датчиками температуры.
**Преимущества и совместимость:**
- Гибкость подключения: поддержка 2/3/4-проводных подключений термосопротивлений позволяет адаптировать систему под различные требования.
- Индикация состояния: наличие 7-сегментного светодиодного дисплея и индикатора питания/передачи данных упрощает диагностику и обслуживание системы.
- Защита от неверной полярности: предотвращает повреждение устройства при неправильном подключении питания.
- Совместимость с промышленными протоколами: поддержка протокола DCON обеспечивает легкую интеграцию с другими устройствами ICP DAS и системами автоматизации.
- Устойчивость к внешним воздействиям: защита от электростатических разрядов (ESD) и быстрых транзиентных процессов (EFT) повышает надежность работы в промышленных условиях.
Модуль I-7033D CR от ICP DAS представляет собой надежное и высокоточное решение для измерения температуры в промышленных приложениях, обеспечивая гибкость подключения, защиту от внешних воздействий и простоту интеграции в существующие системы автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Частота дискретизации | 15 Гц |
| Тип подключаемых датчиков | Pt100, Pt1000, Ni120 |
| Потребление тока | 1.6 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| 7-сегментный светодиодный дисплей | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | DCON |
| Защита от перенапряжения | ±0.5 кВ для линии питания ±25 В пост. |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±2 кВ для каждого канала |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Обнаружение обрыва кабеля | Есть |
| Тип каналов аналогового ввода | 2/3/4-проводные |
| 3-проводный терморезистор | Есть |
| Измерение сопротивления | 3.2 кОм макс. |
| Тип входного датчика | Терморезистор |
| Количество каналов АЦП | 3 |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.1% от полного диапазона |
| Тип устройства | Модуль аналогового ввода |
| Тип каналов | Аналоговый ввод |
