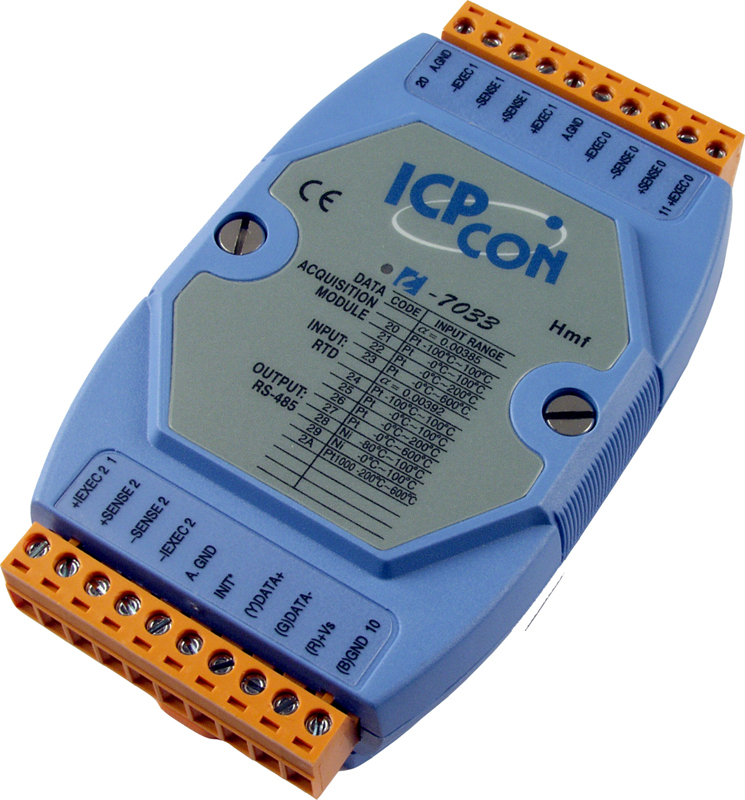

Модуль I-7033 CR от компании ICP DAS предназначен для точного измерения температуры с использованием термосопротивлений (RTD) и обеспечивает надежную интеграцию в системы промышленной автоматизации. Этот модуль оснащен тремя входными каналами, поддерживающими подключение термосопротивлений типов Pt100, Pt1000 и Ni120, что делает его универсальным решением для различных приложений.
Ключевые технические особенности модуля I-7033 CR включают:
- Частота дискретизации: 15 Гц, обеспечивающая высокую скорость обработки сигналов.
- Разрешение АЦП: 16 бит, что гарантирует высокую точность измерений.
- Точность измерений: ±0,1% от полного диапазона, обеспечивая надежность данных.
- Гальваническая изоляция: 3000 В постоянного тока между полем и логикой, повышающая устойчивость к помехам.
- Интерфейс связи: RS-485 с поддержкой протокола DCON, обеспечивающий стабильную передачу данных на расстоянии.
- Скорость передачи данных: от 1200 до 115200 бит/с, позволяющая гибко настраивать систему под требования приложения.
- Рабочий диапазон температур: от -25°C до +75°C, что делает модуль пригодным для эксплуатации в различных климатических условиях.
- Питание: от 10 до 30 В постоянного тока, с потреблением 1,0 Вт, что способствует энергоэффективности системы.
- Защита от перенапряжения: ±0,5 кВ для линии питания и ±25 В для линии передачи данных, повышая надежность работы устройства.
- Защита от электростатических разрядов (ESD): ±2 кВ для каждого канала, обеспечивая дополнительную защиту от внешних воздействий.
- Обнаружение обрыва кабеля: функция, позволяющая своевременно выявлять неисправности в подключении.
- Типы подключения: поддержка 2-, 3- и 4-проводных соединений для RTD, обеспечивая гибкость в установке.
Модуль I-7033 CR находит применение в различных областях промышленности, включая системы мониторинга температуры в энергетическом секторе, автоматизацию процессов в химической и нефтехимической промышленности, а также в системах управления климатом в зданиях. Его высокая точность и надежность делают его идеальным выбором для задач, требующих постоянного контроля температуры.
Преимущества модуля I-7033 CR включают:
- Универсальность: поддержка различных типов термосопротивлений и вариантов подключения.
- Надежность: защита от перенапряжений, электростатических разрядов и обрывов кабелей.
- Гибкость: возможность настройки скорости передачи данных и выбора протокола связи.
- Энергоэффективность: низкое потребление энергии при стабильной работе.
Модуль I-7033 CR совместим с различными системами автоматизации, поддерживающими протокол DCON, и может быть интегрирован в существующие инфраструктуры без значительных изменений. Его монтаж на DIN-рейку упрощает установку и обслуживание, а пластиковый корпус обеспечивает защиту внутренних компонентов от внешних воздействий.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Частота дискретизации | 15 Гц |
| Тип подключаемых датчиков | Pt100, Pt1000, Ni120 |
| Потребление тока | 1.0 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | DCON |
| Защита от перенапряжения | ±0.5 кВ для линии питания ±25 В пост. |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±2 кВ для каждого канала |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Обнаружение обрыва кабеля | Есть |
| Тип каналов аналогового ввода | 2/3/4-проводные |
| 3-проводный терморезистор | Есть |
| Измерение сопротивления | 3.2 кОм макс. |
| Тип входного датчика | Терморезистор |
| Количество каналов АЦП | 3 |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.1% от полного диапазона |
| Тип устройства | Модуль аналогового ввода |
| Тип каналов | Аналоговый ввод |
