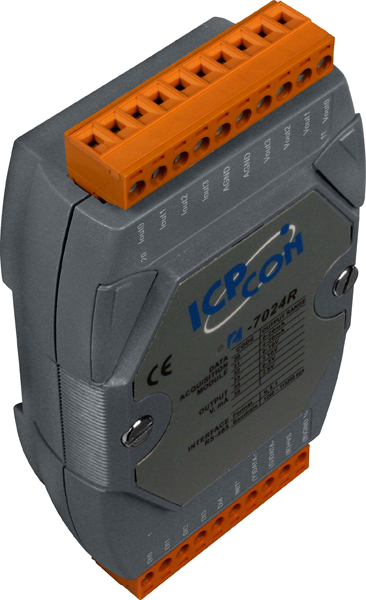

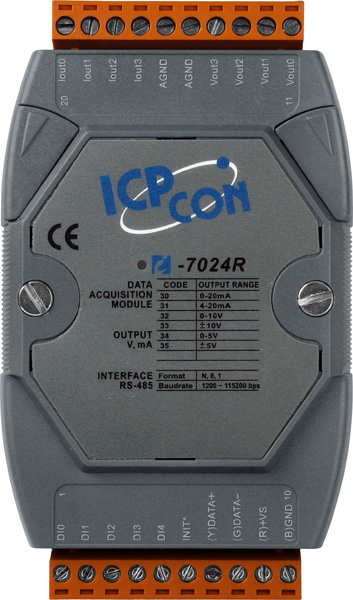

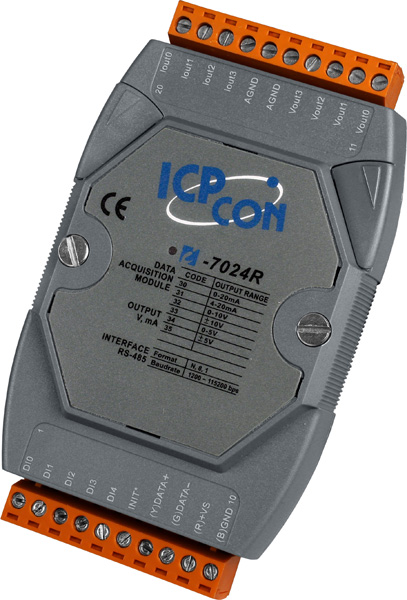

Модуль I-7024R-G CR 4-channel 14-bit Analog Output and 5-channel Digital Input Module (RoHS)

Модуль I-7024R-G CR от компании ICP DAS предназначен для промышленного применения, обеспечивая 4 канала аналогового вывода с разрешением 14 бит и 5 каналов дискретного ввода. Устройство поддерживает интерфейс RS-485 и протокол DCON, что обеспечивает надежную и эффективную передачу данных в промышленных системах.

Ключевые технические особенности модуля включают:

• Аналоговый вывод: 4 канала с разрешением 14 бит, поддерживающие выходные сигналы по напряжению (0–5 В, ±5 В, 0–10 В, ±10 В) и по току (0–20 мА, 4–20 мА).
• Дискретный ввод: 5 каналов с сухим контактом (Source), обеспечивающих гибкость при подключении различных устройств.
• Изоляция: Внутренняя изоляция каналов логики на уровне 3000 В постоянного тока и защита от электростатического разряда (ESD) ±4 кВ для каждого канала, что повышает надежность работы в промышленных условиях.
• Сторожевой таймер: Аппаратный сторожевой таймер с временем срабатывания 1,6 секунды и программный таймер для передачи данных, обеспечивающие дополнительную защиту системы.
• Рабочие условия: Широкий диапазон рабочих температур от -25°C до +75°C и рабочая влажность от 10% до 95% без конденсации, что позволяет использовать модуль в различных климатических условиях.
• Питание: Рабочее напряжение от 10 до 30 В постоянного тока с защитой от неверной полярности, что упрощает интеграцию в существующие системы.
• Монтаж: Компактные габариты (123 x 72 x 35 мм) и возможность монтажа на DIN-рейку обеспечивают удобство установки в распределительных щитах и шкафах управления.

Модуль I-7024R-G CR идеально подходит для применения в системах автоматизации, где требуется точный аналоговый вывод и надежный дискретный ввод. Он может быть использован в различных отраслях, включая промышленное оборудование, системы управления зданием и другие области, где необходима интеграция аналоговых и цифровых сигналов.

Преимущества модуля включают:

• Гибкость подключения: Поддержка различных диапазонов выходных сигналов по напряжению и току позволяет интегрировать модуль в разнообразные системы.
• Надежность: Высокий уровень изоляции и защита от электростатических разрядов обеспечивают стабильную работу в промышленных условиях.
• Удобство монтажа: Компактные размеры и возможность монтажа на DIN-рейку упрощают установку и экономят пространство в распределительных щитах.

Модуль I-7024R-G CR совместим с другими устройствами ICP DAS, поддерживающими протокол DCON, что позволяет создавать масштабируемые и надежные системы автоматизации. Его использование в сочетании с другими модулями серии I-7000 обеспечивает эффективное решение для сбора и обработки данных в промышленных приложениях.

Основные характеристики:
