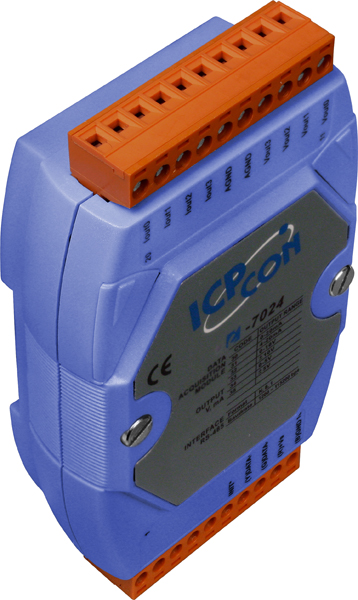

Модуль I-7024 CR от компании ICP DAS представляет собой 4-канальный модуль аналогового вывода с разрешением 14 бит, предназначенный для преобразования цифровых сигналов в аналоговые в промышленных системах автоматизации. Устройство обеспечивает высокую точность и надежность при работе в различных условиях эксплуатации.
Ключевые технические особенности модуля I-7024 CR включают:
- Четыре канала аналогового вывода с возможностью выбора выходного сигнала: напряжение (0–5 В, 0–10 В, ±5 В, ±10 В) или ток (0–20 мА, 4–20 мА).
- Разрешение ЦАП 14 бит и точность ±0,1% от полного диапазона, обеспечивающие высокую точность преобразования сигналов.
- Программируемая скорость нарастания выходного сигнала с диапазоном от 0,0625 до 512 В/с для напряжения и от 0,125 до 1024 мА/с для тока, позволяющая гибко настраивать характеристики выходного сигнала.
- Возможность установки безопасного значения и значения при подаче питания, что повышает надежность системы при сбоях питания.
- Изоляция каналов внутренней логики на уровне 3000 В постоянного тока, обеспечивающая защиту от электрических помех и повышающие надежность работы устройства.
- Интерфейс RS-485 с поддержкой протокола DCON, обеспечивающий стабильную и быструю передачу данных на скорости от 1200 до 115200 бит/с.
- Рабочий диапазон температур от -25 до +75 °C и рабочая влажность от 10% до 95% без конденсации, что позволяет использовать модуль в различных климатических условиях.
- Защита от электростатических разрядов (ESD) по стандарту IEC 61000-4-2 на уровне ±2 кВ для каждого канала, повышающая устойчивость устройства к внешним воздействиям.
Модуль I-7024 CR предназначен для применения в системах автоматизации зданий, промышленной автоматизации, автоматизации машин, а также в оборудовании для дистанционного обслуживания и диагностики. Он идеально подходит для задач, требующих точного и надежного преобразования цифровых сигналов в аналоговые, таких как управление приводами, настройка параметров оборудования и мониторинг технологических процессов.
Преимущества модуля I-7024 CR включают:
- Гибкость настройки выходных сигналов благодаря выбору между различными диапазонами напряжения и тока.
- Высокая точность и стабильность выходных сигналов, обеспечиваемая 14-битным разрешением и низким температурным дрейфом.
- Надежность и защита от внешних воздействий благодаря изоляции каналов и защите от электростатических разрядов.
- Широкий диапазон рабочих температур, позволяющий использовать модуль в различных климатических условиях.
Модуль I-7024 CR совместим с другими устройствами ICP DAS, поддерживающими протокол DCON, и может интегрироваться в существующие системы автоматизации для расширения функциональности и повышения эффективности управления технологическими процессами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Потребление тока | 2.4 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | DCON |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±2 кВ для каждого канала |
| Количество каналов ЦАП | 4 |
| Установка безопасного значения | Есть |
| Время установки значения ЦАП | 10 мс |
| Установка значения при подаче питания | Есть |
| Диапазон выходных сигналов по напряжению | ±5 В ±10 В 0 ~ 5 В 0 ~ 10 В |
| Диапазон выходных сигналов по току | 0 ~ 20 мА 4 ~ 20 мА |
| Точность ЦАП | ±0.1% ±0.1% от полного диапазона |
| Разрешение ЦАП | 14 бит |
| Тип устройства | Модуль аналогового вывода |
| Тип каналов | Аналоговый вывод |
