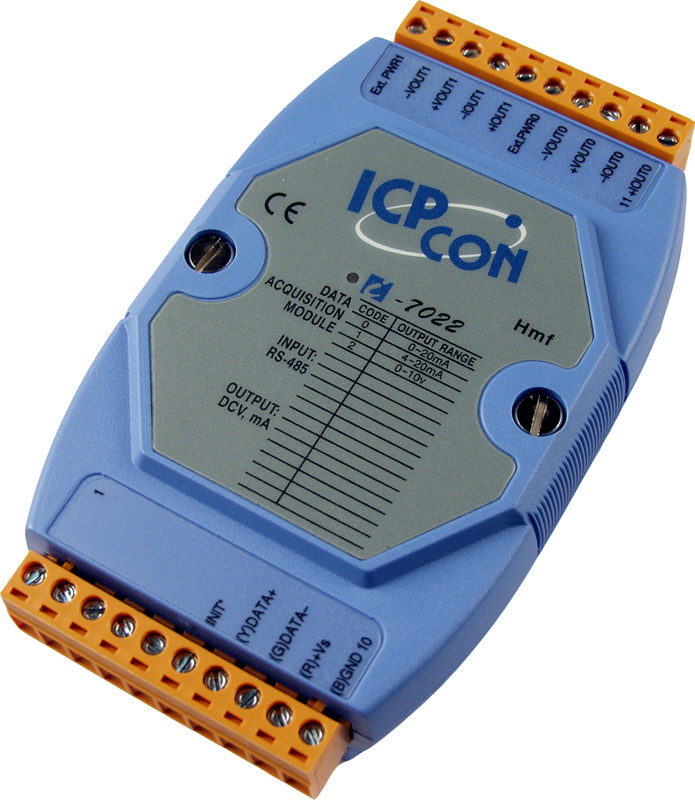

Модуль I-7022 CR 2-channel 12-bit analog output module (channel to channel isolated)

Модуль I-7022 CR от компании ICP DAS представляет собой устройство с двумя каналами аналогового вывода с разрешением 12 бит и межканальной изоляцией. Он предназначен для преобразования цифровых сигналов в аналоговые, обеспечивая точность и надежность в промышленных приложениях.

Ключевые технические особенности модуля I-7022 CR включают:

• Два канала аналогового вывода с разрешением 12 бит, обеспечивающие высокую точность сигналов.
• Диапазоны выходных сигналов по напряжению: 0–5 В и 0–10 В; по току: 0–20 мА и 4–20 мА, что позволяет гибко настраивать выходные параметры в зависимости от требований системы.
• Межканальная изоляция 2 кВ и внутренняя изоляция между каналами и логикой 3000 В постоянного тока, обеспечивающие защиту от помех и повышающие надежность работы устройства.
• Протоколы связи DCON и Modbus RTU, поддерживаемые программно, что обеспечивает совместимость с различными системами автоматизации.
• Сторожевой таймер (аппаратный и программный) для мониторинга состояния устройства и повышения его надежности.
• Возможность выбора источника питания для выходного тока (внутренний или внешний) с помощью перемычки, что упрощает настройку в зависимости от условий эксплуатации.
• Функция обнаружения обрыва кабеля для выходного тока, позволяющая своевременно выявлять неисправности в системе.
• Установка значений при подаче питания и возможность задания безопасных значений, что повышает безопасность эксплуатации устройства.
• Широкий диапазон рабочих температур от -25 до +75 °C и рабочая влажность от 10 до 95% без конденсации, что делает модуль пригодным для использования в различных климатических условиях.
• Габаритные размеры 123 x 72 x 35 мм и монтаж на DIN-рейку, обеспечивающие удобство установки в распределительных щитах и шкафах управления.

Модуль I-7022 CR находит применение в различных областях промышленной автоматизации, включая:

• Автоматизация зданий для управления системами отопления, вентиляции и кондиционирования воздуха (HVAC).
• Фабричная автоматизация для контроля и управления технологическими процессами на производственных линиях.
• Автоматизация машин для интеграции в системы управления станками и оборудованием.
• Удаленное обслуживание и диагностика для мониторинга и управления удаленными объектами.
• Испытательное оборудование для создания тестовых стендов и лабораторных установок.

Преимущества модуля I-7022 CR включают:

• Высокая точность аналоговых выходных сигналов, обеспечивающая надежную работу подключенных устройств.
• Гибкость настройки диапазонов выходных сигналов и источника питания для выходного тока, позволяющая адаптировать устройство под конкретные требования системы.
• Защищенность от электромагнитных помех и перенапряжений, что повышает надежность эксплуатации в промышленных условиях.
• Удобство монтажа на DIN-рейку, обеспечивающее экономию пространства и упрощающее установку в распределительных щитах.
• Широкий диапазон рабочих температур и высокая степень защиты от влаги, что делает модуль пригодным для использования в различных климатических условиях.

Модуль I-7022 CR совместим с различными системами автоматизации, поддерживающими протоколы DCON и Modbus RTU, что обеспечивает его интеграцию в существующие инфраструктуры без необходимости значительных изменений в системе управления. Это делает его эффективным решением для предприятий, стремящихся повысить эффективность и надежность своих автоматизированных процессов.

Основные характеристики:
