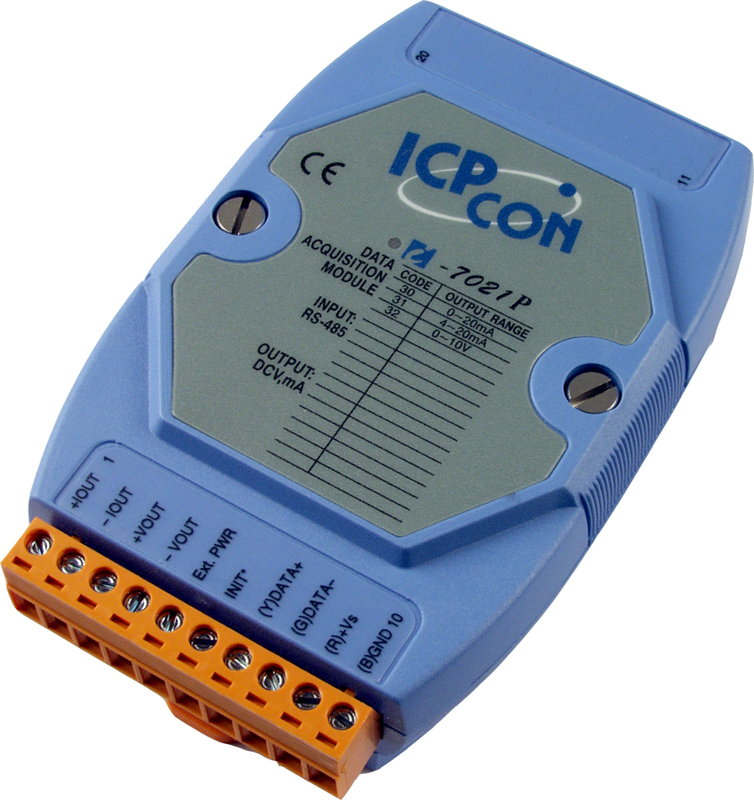

Модуль I-7021P CR 16-bit analog output module

Модуль I-7021P CR от компании ICP DAS представляет собой высокоточный 16-битный модуль аналогового вывода, предназначенный для интеграции в системы автоматизации и управления технологическими процессами. Устройство обеспечивает надежную передачу данных по интерфейсу RS-485 с использованием протокола DCON, что гарантирует совместимость с широким спектром промышленного оборудования.

Ключевые технические особенности модуля I-7021P CR включают:

• Разрешение ЦАП: 16 бит, обеспечивающее высокую точность аналогового сигнала.
• Диапазоны выходных сигналов: 0 ~ 10 В по напряжению и 0 ~ 20 мА, 4 ~ 20 мА по току, что позволяет гибко настраивать выходные параметры в зависимости от требований системы.
• Точность ЦАП: ±0.02% от полного диапазона, обеспечивающая минимальные погрешности при передаче сигнала.
• Скорость изменения выходного сигнала: от 0.0625 до 1024.0 В/с для напряжения и от 0.125 до 2048 мА/с для тока, что позволяет точно контролировать динамику изменения выходных сигналов.
• Время установки значения ЦАП: 10 мс, обеспечивающее быструю реакцию системы на изменения управляющих сигналов.
• Гальваническая изоляция: 3000 В постоянного тока, повышающая устойчивость устройства к электромагнитным помехам и защищающая от перенапряжений.
• Защита от электростатического разряда (ESD): ±4 кВ для каждого канала, что повышает надежность работы в промышленных условиях.
• Защита от перенапряжений (EFT): ±4 кВ для линии питания, обеспечивающая дополнительную защиту от внешних воздействий.
• Сторожевой таймер: присутствует, что позволяет контролировать состояние устройства и предотвращать его зависание.
• Защита от неверной полярности: имеется, предотвращая повреждение устройства при неправильном подключении питания.
• Обнаружение обрыва кабеля: функция, информирующая о разрыве соединения, что повышает надежность системы.
• Установка безопасного значения при подаче питания: предусмотрена, обеспечивая корректную работу устройства при включении.

Модуль I-7021P CR предназначен для использования в различных областях промышленной автоматизации, включая системы управления технологическими процессами, SCADA-системы, а также в качестве интерфейса между цифровыми и аналоговыми устройствами. Его высокая точность и надежность делают его идеальным выбором для задач, требующих точного и стабильного аналогового сигнала.

Преимущества модуля I-7021P CR:

• Высокая точность и надежность: благодаря 16-битному разрешению и точности ±0.02% от полного диапазона, устройство обеспечивает минимальные погрешности при передаче сигнала.
• Гибкость настройки: возможность выбора различных диапазонов выходных сигналов по напряжению и току позволяет адаптировать устройство под конкретные требования системы.
• Устойчивость к внешним воздействиям: гальваническая изоляция и защита от электростатического разряда повышают надежность работы в промышленных условиях.
• Совместимость: поддержка протокола DCON и интерфейса RS-485 обеспечивает легкую интеграцию с различными промышленными устройствами и системами.

Модуль I-7021P CR является надежным и высокоточным решением для задач аналогового вывода в системах автоматизации, обеспечивая гибкость настройки и устойчивость к внешним воздействиям, что делает его оптимальным выбором для применения в различных отраслях промышленности.

Основные характеристики:
