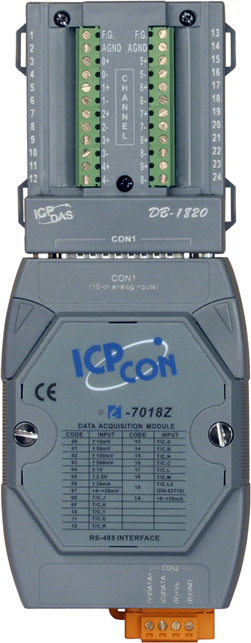

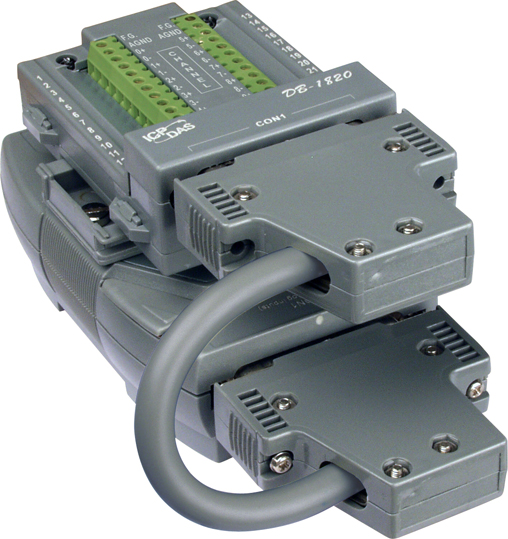

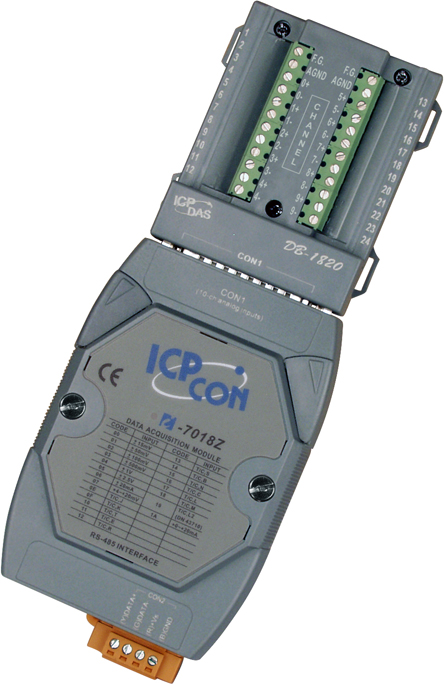

Модуль I-7018Z-G/S CR 10-channel Thermocouple Input Module (RoHS) include I-7018Z + DB-1820

Модуль I-7018Z-G/S CR от компании ICP DAS предназначен для высокоточного измерения температуры с помощью термопар. Он оснащён 10 дифференциальными входами, поддерживающими широкий спектр типов термопар, включая J, K, T, E, R, S, B, N, C, L, M и LDIN43710. Это обеспечивает гибкость при выборе датчиков для различных температурных диапазонов и условий эксплуатации.

Ключевыми техническими характеристиками устройства являются:

• Разрешение АЦП: 16 бит, обеспечивающее высокую точность измерений.
• Частота дискретизации: 10 Гц, что соответствует 10 выборкам в секунду для всех каналов.
• Диапазоны входных сигналов: поддержка различных диапазонов напряжения (±15 мВ, ±50 мВ, ±100 мВ, ±500 мВ, ±1 В, ±2,5 В) и тока (±20 мА, 0–20 мА, 4–20 мА) при использовании внешнего резистора 125 Ом.
• Входное сопротивление: более 400 кОм, что минимизирует влияние на измеряемую цепь.
• Защита от перенапряжения: ±0,5 кВ для линии питания и 240 В RMS для входных сигналов, обеспечивая надёжную работу в условиях электромагнитных помех.
• Изоляция каналов внутренней логики: 3000 В постоянного тока, повышающая устойчивость к внешним воздействиям.
• Защита от электростатического разряда (ESD): ±4 кВ для каждого канала, соответствующая стандарту IEC 61000-4-2.
• Защита от импульсных помех (EFT): ±4 кВ для линии питания, соответствующая стандарту IEC 61000-4-4.
• Обнаружение обрыва кабеля: функция обнаружения обрыва кабеля для сигналов 4–20 мА, повышающая надёжность системы.
• Индивидуальная настройка каналов: возможность настройки каждого канала отдельно для оптимизации работы системы.

Модуль I-7018Z-G/S CR предназначен для использования в промышленных системах автоматизации, где требуется точное измерение температуры в широком диапазоне. Он идеально подходит для таких областей, как:

• Энергетика: мониторинг температуры в оборудовании и трубопроводах.
• Химическая промышленность: контроль температурных процессов в реакторах и ёмкостях.
• Пищевая промышленность: обеспечение соблюдения температурных режимов в производственных процессах.
• Системы HVAC: управление климатом в зданиях и промышленных объектах.
• Научные исследования: сбор данных о температуре в лабораторных условиях.

Преимущества использования модуля I-7018Z-G/S CR включают:

• Гибкость в выборе датчиков: поддержка широкого спектра термопар позволяет адаптировать систему под конкретные требования.
• Высокая точность измерений: 16-битное разрешение и низкие уровни дрейфа обеспечивают надёжные данные.
• Надёжность в сложных условиях: защита от перенапряжений, электростатических разрядов и импульсных помех гарантирует стабильную работу в промышленных средах.
• Удобство монтажа: компактные размеры (116 x 73 x 35 мм) и возможность монтажа на DIN-рейку упрощают интеграцию в существующие системы.
• Совместимость с промышленными протоколами: поддержка протокола DCON обеспечивает лёгкую интеграцию с другими устройствами ICP DAS.

Модуль I-7018Z-G/S CR является надёжным решением для задач, связанных с измерением температуры в промышленных приложениях, обеспечивая высокую точность, гибкость и устойчивость к внешним воздействиям.

Основные характеристики:
