Модуль ввода термопар I-7018Z-G/S3 CR от компании ICP DAS предназначен для точного измерения температурных показателей в промышленных системах автоматизации. Устройство оснащено 10 дифференциальными входами, поддерживающими различные типы термопар, включая J, K, T, E, R, S, B, N, C, L, M и LDIN43710, что обеспечивает гибкость при выборе датчиков в зависимости от специфики применения.
Ключевые технические особенности модуля включают:
- Разрешение АЦП: 16 бит, обеспечивающее высокую точность измерений.
- Частота дискретизации: 10 выборок в секунду для всех каналов, что подходит для большинства промышленных приложений.
- Диапазоны входных сигналов: от ±15 мВ до ±2,5 В для напряжения и от ±20 мА до 4–20 мА для тока, с возможностью подключения термопар.
- Защита от перенапряжения: ±0,5 кВ для линии питания и 240 В переменного тока, обеспечивающая надежность работы в условиях электромагнитных помех.
- Изоляция каналов внутренней логики: 3000 В постоянного тока, повышающая устойчивость к внешним воздействиям.
- Сторожевой таймер: аппаратный и программируемый, предотвращающий зависание системы.
- Интерфейс связи: RS-485 с протоколом DCON, поддерживающий скорости передачи данных от 1200 до 115200 бит/с, что обеспечивает гибкость в настройке системы.
- Рабочие условия: температура от -25 до +75 °C и влажность от 10 до 95% без конденсации, что позволяет использовать модуль в различных климатических зонах.
Модуль I-7018Z-G/S3 CR находит применение в различных областях промышленности, включая автоматизацию зданий, фабричную автоматизацию, автоматизацию машин, дистанционное обслуживание, диагностику и испытательное оборудование. Его возможности позволяют интегрировать его в системы мониторинга и управления для точного контроля температурных параметров в реальном времени.
Преимущества модуля включают:
- Гибкость подключения: поддержка широкого спектра термопар и диапазонов сигналов.
- Высокая точность: 16-битное разрешение и точность ±0,1% от полного диапазона.
- Надежность: защита от перенапряжений, изоляция каналов и сторожевой таймер обеспечивают бесперебойную работу в сложных условиях.
- Универсальность монтажа: возможность установки на DIN-рейку или на стену, что упрощает интеграцию в существующие системы.
Модуль I-7018Z-G/S3 CR совместим с различными промышленными системами, использующими протокол DCON, и может быть интегрирован в более сложные системы автоматизации для расширения функциональности и повышения эффективности процессов мониторинга и управления температурой.
Основные характеристики:
| Характеристика | Значение |
|---|---|

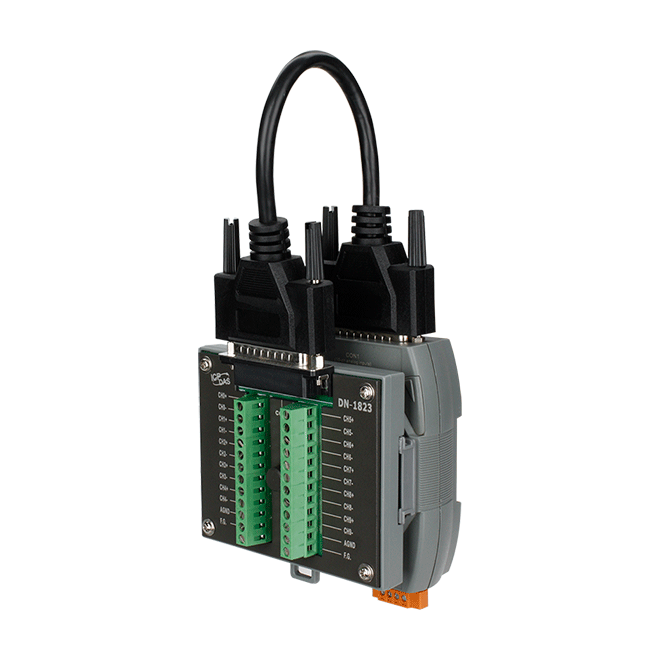

| Габаритные размеры, мм | I-7018Z: 116 x 73 x 35, DN-1823: 100 x 103 x 27 |
| Частота дискретизации | 10 Гц (общая) |
| Потребление тока | 1.0 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | DCON |
| Защита от перенапряжения | ±0.5 кВ для линии питания 240 Vrms |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Обнаружение обрыва кабеля | Есть, для +4 ~ +20 мА |
| Индивидуальная настройка каналов | Есть |
| Обнаружения обрыва термопары | Есть (выбирается программно) |
| Тип каналов аналогового ввода | Дифференциальные |
| Общая защита от перенапряжения | 200 В пост.тока |
| Диапазон входных сигналов по типу термопары | J, K, T, E, R, S, B, N, C, L, M, LDIN43710 |
| Тип входного датчика | Термопара |
| Количество каналов АЦП | 10 |
| Входное сопротивление | >400 кОм |
| Диапазон входных сигналов по току | ±20 мА 0 ~ 20 мА 4 ~ 20 мА Требуется внешний резистор 125 Ом |
| Диапазон входных сигналов по напряжению | ±100 мВ ±15 мВ ±2.5 В ±50 мВ ±500 мВ ±1 В |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.1% от полного диапазона |
| Тип устройства | Модуль аналогового ввода |
| Тип каналов | Аналоговый ввод |
