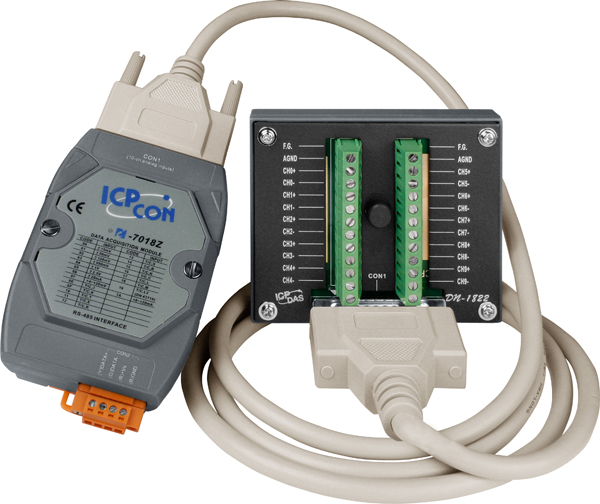

Модуль I-7018Z-G/S2 CR от компании ICP DAS предназначен для высокоточного измерения температуры и других физических параметров в промышленных системах автоматизации. Он оснащён 10 дифференциальными входами, поддерживающими различные типы термопар, включая J, K, T, E, R, S, B, N, C, L, M и LDIN43710, что обеспечивает гибкость при выборе датчиков в зависимости от специфики применения.
Ключевые технические особенности модуля включают:
- Разрешение АЦП: 16 бит, обеспечивающее высокую точность измерений.
- Частота дискретизации: 10 Гц на канал, что подходит для большинства промышленных приложений.
- Диапазоны входных сигналов: поддержка различных уровней напряжения (±15 мВ, ±50 мВ, ±100 мВ, ±500 мВ, ±1 В, ±2,5 В) и тока (±20 мА, 0–20 мА, 4–20 мА) при использовании внешнего резистора 125 Ом.
- Защита от перенапряжения: ±0,5 кВ для линии питания и 240 В переменного тока для входных каналов, что повышает надёжность работы в условиях электромагнитных помех.
- Изоляция каналов внутренней логики: 3000 В постоянного тока, обеспечивающая защиту от высоковольтных всплесков.
- Защита от электростатического разряда (ESD): ±4 кВ для каждого канала, соответствующая стандарту IEC 61000-4-2.
- Обнаружение обрыва кабеля: функция обнаружения обрыва кабеля для сигналов 4–20 мА, повышающая надёжность системы.
- Индивидуальная настройка каналов: возможность индивидуальной настройки каждого канала для оптимизации работы системы.
Модуль I-7018Z-G/S2 CR предназначен для использования в различных областях промышленности, включая системы управления технологическими процессами, мониторинг окружающей среды, автоматизацию зданий и другие приложения, требующие точных измерений температуры и других физических параметров. Его высокая степень защиты и надёжность делают его подходящим для эксплуатации в сложных промышленных условиях.
Преимущества модуля включают:
- Гибкость в выборе датчиков: поддержка широкого спектра термопар позволяет адаптировать систему под конкретные требования.
- Высокая точность и надёжность: благодаря высокому разрешению АЦП и защите от внешних воздействий обеспечивается стабильная работа системы.
- Удобство монтажа: компактные габариты (116 x 73 x 35 мм) и возможность монтажа на DIN-рейку упрощают установку и обслуживание.
- Совместимость с промышленными протоколами: поддержка протокола DCON и интерфейса RS-485 обеспечивает лёгкую интеграцию в существующие системы автоматизации.
Модуль I-7018Z-G/S2 CR является надёжным решением для задач, связанных с измерением температуры и других физических параметров в промышленных системах, обеспечивая высокую точность, гибкость и защиту в различных эксплуатационных условиях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | I-7018Z: 116 x 73 x 35, DN-1822: 96 x 103 x 27 |
| Частота дискретизации | 10 Гц (общая) |
| Потребление тока | 1.0 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | DCON |
| Защита от перенапряжения | ±0.5 кВ для линии питания 240 Vrms |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Обнаружение обрыва кабеля | Есть, для +4 ~ +20 мА |
| Индивидуальная настройка каналов | Есть |
| Обнаружения обрыва термопары | Есть (выбирается программно) |
| Тип каналов аналогового ввода | Дифференциальные |
| Общая защита от перенапряжения | 200 В пост.тока |
| Диапазон входных сигналов по типу термопары | J, K, T, E, R, S, B, N, C, L, M, LDIN43710 |
| Тип входного датчика | Термопара |
| Количество каналов АЦП | 10 |
| Входное сопротивление | >400 кОм |
| Диапазон входных сигналов по току | ±20 мА 0 ~ 20 мА 4 ~ 20 мА Требуется внешний резистор 125 Ом |
| Диапазон входных сигналов по напряжению | ±100 мВ ±15 мВ ±2.5 В ±50 мВ ±500 мВ ±1 В |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.1% от полного диапазона |
| Тип устройства | Модуль аналогового ввода |
| Тип каналов | Аналоговый ввод |
