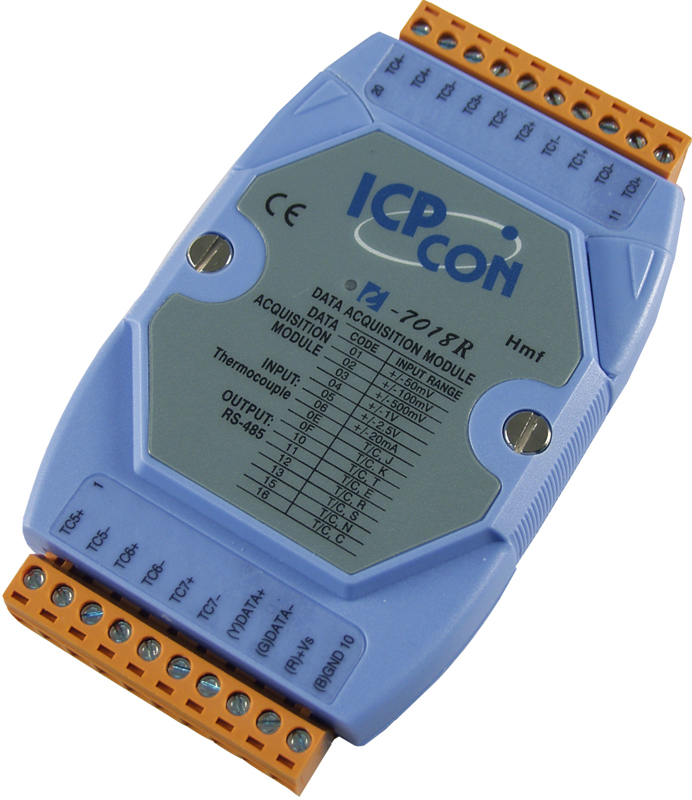

Модуль I-7018R CR от компании ICP DAS представляет собой устройство с 8 дифференциальными каналами аналогового ввода, предназначенное для интеграции в системы промышленной автоматизации. Он обеспечивает высокоточное измерение различных типов сигналов, включая термопары, напряжение и ток, с разрешением 16 бит и частотой дискретизации 10 Гц на канал.
Ключевые технические особенности модуля I-7018R CR включают:
- Диапазоны входных сигналов: поддержка термопар типов J, K, T, E, R, S, B, N, C; входные сигналы по напряжению: ±100 мВ, ±15 мВ, ±2,5 В, ±50 мВ, ±500 мВ, ±1 В; входные сигналы по току: ±20 мА, 0–20 мА, 4–20 мА (требуется внешний резистор 125 Ом).
- Защита от перенапряжения: защита от перенапряжения 240 В переменного тока для каждого канала и общая защита от перенапряжения 200 В постоянного тока.
- Изоляция и защита: изоляция каналов внутренней логики 3000 В постоянного тока; защита от электростатического разряда (ESD) ±4 кВ для каждого канала; защита от импульсных помех (EFT) ±4 кВ для линии питания.
- Условия эксплуатации: рабочая температура от -25 до +75°C; температура хранения от -40 до +85°C; рабочая влажность 10–95% без конденсации.
- Электропитание: рабочее напряжение 10–30 В постоянного тока; потребление тока 1,0 Вт; защита от неверной полярности.
- Монтаж: установка на DIN-рейку; габаритные размеры 123 x 72 x 35 мм; корпус из пластика.
Модуль I-7018R CR предназначен для использования в различных областях промышленной автоматизации, включая системы мониторинга и управления технологическими процессами, сбор и обработку данных с датчиков температуры, давления и других аналоговых сигналов. Он обеспечивает надежную и точную передачу данных в условиях промышленного окружения.
Преимущества модуля I-7018R CR:
- Высокая точность измерений: 16-битное разрешение и поддержка различных типов входных сигналов обеспечивают точность и гибкость в применении.
- Надежность в эксплуатации: защита от перенапряжений, электростатических разрядов и импульсных помех гарантирует стабильную работу в сложных условиях.
- Удобство монтажа: компактные размеры и возможность установки на DIN-рейку упрощают интеграцию в существующие системы.
- Широкий диапазон рабочих температур: возможность эксплуатации в температурном диапазоне от -25 до +75°C расширяет области применения модуля.
Модуль I-7018R CR совместим с различными системами автоматизации, использующими интерфейс RS-485 и протокол DCON, что обеспечивает легкую интеграцию в существующие инфраструктуры. Его можно использовать в сочетании с другими модулями ICP DAS для создания комплексных решений по сбору и обработке данных в реальном времени.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Частота дискретизации | 10 Гц (общая) |
| Потребление тока | 1.0 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | DCON |
| Защита от перенапряжения | ±0.5 кВ для линии питания 240 Vrms |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Индивидуальная настройка каналов | Есть |
| Обнаружения обрыва термопары | Есть (выбирается программно) |
| Тип каналов аналогового ввода | Дифференциальные |
| Общая защита от перенапряжения | 200 В пост.тока |
| Диапазон входных сигналов по типу термопары | J, K, T, E, R, S, B, N, C |
| Тип входного датчика | Термопара |
| Количество каналов АЦП | 8 |
| Входное сопротивление | > 400 кОм |
| Диапазон входных сигналов по току | ±20 мА 0 ~ 20 мА 4 ~ 20 мА Требуется внешний резистор 125 Ом |
| Диапазон входных сигналов по напряжению | ±100 мВ ±15 мВ ±2.5 В ±50 мВ ±500 мВ ±1 В |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.1% от полного диапазона |
| Тип устройства | Модуль дискретного ввода |
| Тип каналов | Аналоговый ввод |
