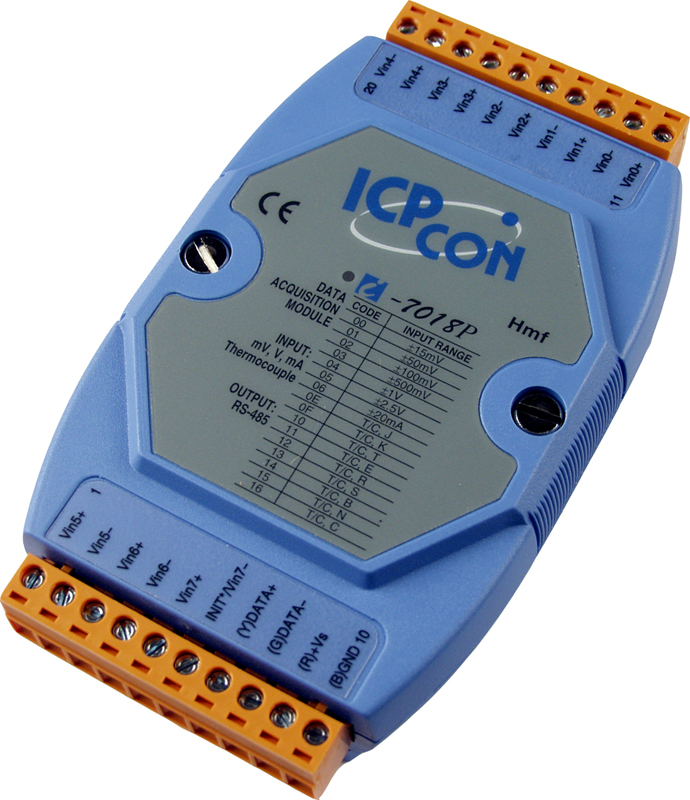

Модуль I-7018P CR 8-channel thermocouple input module

Модуль I-7018P CR от компании ICP DAS предназначен для высокоточного измерения температуры с помощью различных типов термопар. Это устройство обеспечивает надежный и эффективный сбор данных в промышленных системах автоматизации.

**Ключевые технические особенности:**

• Количество каналов ввода: 8 дифференциальных или 6 дифференциальных и 2 с общим проводом, в зависимости от конфигурации.
• Типы поддерживаемых термопар: J, K, T, E, R, S, B, N, C, L, M, что обеспечивает гибкость в выборе датчиков для различных температурных диапазонов.
• Разрешение АЦП: 16 бит, обеспечивающее высокую точность измерений.
• Частота дискретизации: 10 Гц, что соответствует 10 выборкам в секунду.
• Точность измерений: ±0,1% от полного диапазона, что гарантирует надежность получаемых данных.
• Входное сопротивление: более 400 кОм, что минимизирует влияние на измеряемую цепь.
• Диапазоны входных сигналов по напряжению: ±15 мВ, ±50 мВ, ±100 мВ, ±500 мВ, ±1 В, ±2,5 В.
• Диапазоны входных сигналов по току: ±20 мА (требуется внешний резистор 125 Ом).
• Интерфейс связи: RS-485 с протоколом DCON, поддерживающий скорости передачи данных от 1200 до 115200 бит/с.
• Электропитание: постоянное напряжение от 10 до 30 В с потреблением 1,0 Вт.
• Условия эксплуатации: рабочая температура от -25 до +75 °C, температура хранения от -40 до +85 °C, влажность от 10 до 95% без конденсации.
• Защита от перенапряжения: ±0,5 кВ для линии питания и ±80 В для входных каналов.
• Изоляция каналов внутренней логики: 3000 В постоянного тока, обеспечивающая защиту от электрических помех.
• Защита от электростатического разряда (ESD): ±2 кВ для каждого канала, соответствующая стандарту IEC 61000-4-2.
• Защита от импульсных помех (EFT): ±4 кВ для линии питания, соответствующая стандарту IEC 61000-4-4.

**Области применения и целевая аудитория:**

Модуль I-7018P CR идеально подходит для использования в промышленных системах автоматизации, где требуется точный мониторинг температуры. Он может быть интегрирован в системы управления технологическими процессами, системы сбора данных и другие приложения, требующие надежного измерения температуры в широком диапазоне условий эксплуатации.

**Преимущества и совместимость:**

• Гибкость в выборе датчиков: поддержка широкого спектра термопар позволяет адаптировать систему под конкретные требования.
• Высокая точность и надежность: 16-битное разрешение и точность ±0,1% обеспечивают достоверность измерений.
• Устойчивость к внешним воздействиям: защита от перенапряжений, электростатических разрядов и импульсных помех повышает надежность работы в сложных условиях.
• Удобство монтажа: компактные размеры (123 x 72 x 35 мм) и возможность монтажа на DIN-рейку облегчают установку в распределительных щитах и шкафах управления.
• Совместимость с промышленными протоколами: поддержка протокола DCON обеспечивает легкую интеграцию с другими устройствами ICP DAS и системами на базе этого протокола.

Модуль I-7018P CR от ICP DAS представляет собой надежное и высокоточное решение для измерения температуры в промышленных приложениях, обеспечивая гибкость, точность и устойчивость к внешним воздействиям.
