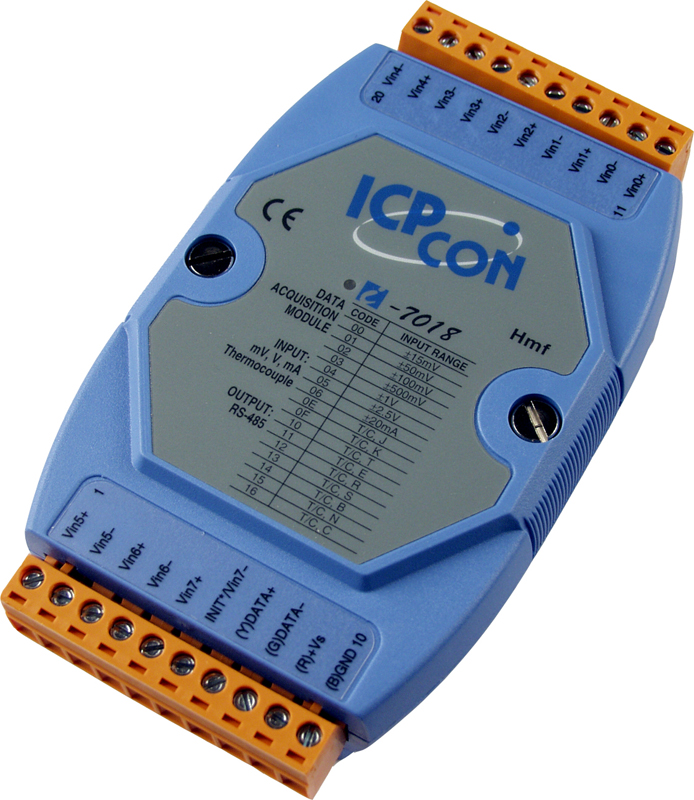

Модуль I-7018 CR от ICP DAS представляет собой устройство с 8 каналами аналогового ввода, предназначенное для работы с различными типами термопар, включая J, K, T, E, R, S, B, N и C. Это решение идеально подходит для промышленных приложений, требующих точного измерения температуры в широком диапазоне условий.
Ключевые технические особенности модуля I-7018 CR включают:
- Разрешение АЦП: 16 бит, обеспечивающее высокую точность измерений.
- Частота дискретизации: 10 Гц, что соответствует 10 выборкам в секунду для всех каналов.
- Диапазоны входных сигналов: поддержка различных диапазонов напряжения (±15 мВ, ±50 мВ, ±100 мВ, ±500 мВ, ±1 В, ±2,5 В) и тока (±20 мА, 0–20 мА, 4–20 мА) с использованием внешнего резистора 125 Ом.
- Защита от перенапряжения: ±0,5 кВ для линии питания и ±120 В для линии передачи данных, обеспечивающая надежную работу в условиях электромагнитных помех.
- Изоляция каналов внутренней логики: 3000 В постоянного тока, повышающая устойчивость к внешним воздействиям.
- Защита ESD (IEC 61000-4-2): ±4 кВ для каждого канала, что снижает риск повреждения устройства при статическом электричестве.
- Защита EFT (IEC 61000-4-4): ±4 кВ для линии питания, обеспечивающая устойчивость к быстрым транзиентным помехам.
Модуль I-7018 CR предназначен для использования в различных промышленных сферах, включая автоматизацию процессов, системы мониторинга и управления, а также в оборудовании, где требуется точное измерение температуры. Он обеспечивает надежную работу в широком диапазоне температур от -25 до +75 °C и при влажности от 10 до 95% без конденсации, что делает его подходящим для эксплуатации в различных климатических условиях.
Преимущества модуля I-7018 CR включают:
- Гибкость подключения: возможность выбора между дифференциальными и однонаправленными входами для адаптации к различным требованиям системы.
- Низкое потребление энергии: всего 1,0 Вт, что способствует экономии энергии в долгосрочной перспективе.
- Простой монтаж: установка на DIN-рейку или на стену, обеспечивающая удобство при интеграции в существующие системы.
- Надежность: защита от перенапряжений и электростатических разрядов повышает долговечность устройства в промышленных условиях.
Модуль I-7018 CR совместим с различными системами автоматизации, поддерживающими протокол DCON, и может быть интегрирован в существующие инфраструктуры без значительных изменений. Его использование позволяет повысить точность и надежность измерений температуры в промышленных приложениях, обеспечивая эффективный мониторинг и управление процессами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Частота дискретизации | 10 Гц (общая) |
| Потребление тока | 1.0 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | DCON |
| Защита от перенапряжения | ±0.5 кВ для линии питания ±120 В пост. |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Тип каналов аналогового ввода | 6 дифференциальных и 2 потенциальных, или 8 дифференциальных |
| Общая защита от перенапряжения | 25 В пост.тока |
| Диапазон входных сигналов по типу термопары | J, K, T, E, R, S, B, N, C |
| Тип входного датчика | Термопара |
| Количество каналов АЦП | 8 |
| Входное сопротивление | > 400 кОм |
| Диапазон входных сигналов по току | ±20 мА 0 ~ 20 мА 4 ~ 20 мА Требуется внешний резистор 125 Ом |
| Диапазон входных сигналов по напряжению | ±100 мВ ±15 мВ ±2.5 В ±50 мВ ±500 мВ ±1 В |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.1% от полного диапазона |
| Тип устройства | Модуль аналогового ввода |
| Тип каналов | Аналоговый ввод |
