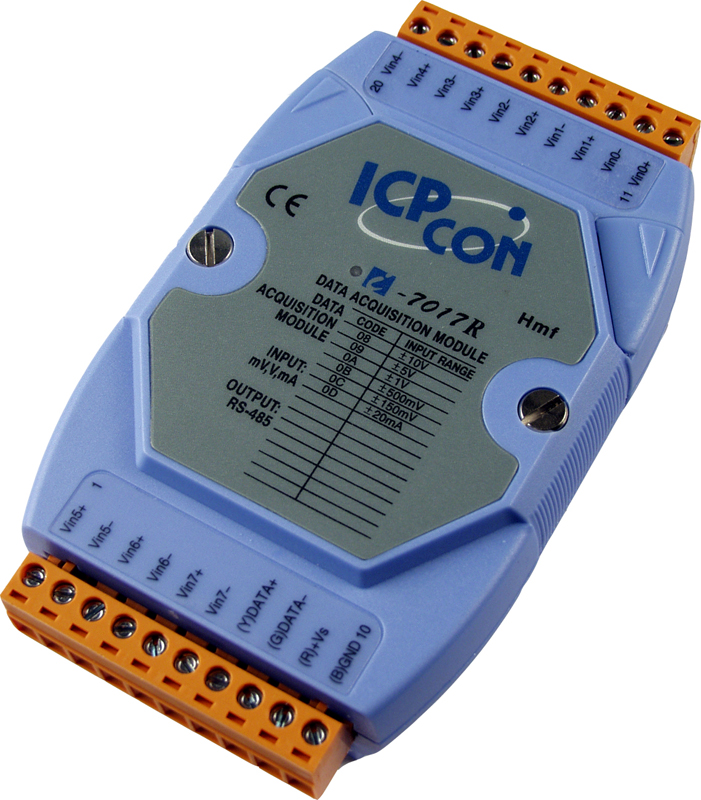

Модуль I-7017R CR 8-channel Analog Input Module (Robust version)

Модуль I-7017R CR от компании ICP DAS представляет собой устройство с восемью дифференциальными каналами аналогового ввода, предназначенное для применения в промышленных системах автоматизации, где требуется надежный сбор и обработка аналоговых сигналов. Модуль обеспечивает высокую защиту от перенапряжений и внешних помех, что делает его подходящим для эксплуатации в сложных условиях.

Ключевые технические особенности модуля I-7017R CR включают:

• Дифференциальные каналы аналогового ввода: 8 каналов с разрешением 16 бит, обеспечивающие точность измерений и снижение влияния общих помех.
• Диапазоны входных сигналов: поддержка различных диапазонов напряжения (±150 мВ, ±500 мВ, ±1 В, ±5 В, ±10 В) и тока (0–20 мА, ±20 мА, 4–20 мА) с возможностью индивидуальной настройки каждого канала.
• Частота дискретизации: 10 Гц в обычном режиме и 60 Гц в ускоренном режиме, что позволяет адаптировать модуль под различные требования к скорости сбора данных.
• Защита от перенапряжений: модуль оснащен защитой от перенапряжений до 240 В RMS, а также защитой от электростатических разрядов (ESD) до ±4 кВ для каждого канала, что повышает его надежность в промышленных условиях.
• Интерфейс связи: RS-485 с протоколом DCON, поддерживающий скорости передачи данных от 1200 до 115200 бит/с, обеспечивая гибкость в интеграции с различными системами.
• Электропитание: рабочее напряжение от 10 до 30 В постоянного тока и потребление 1,3 Вт, что позволяет эффективно использовать модуль в энергоэффективных системах.
• Условия эксплуатации: рабочая температура от -25 до +75°C и влажность от 10 до 95% без конденсации, что расширяет область применения модуля в различных климатических условиях.

Модуль I-7017R CR предназначен для использования в промышленных системах автоматизации, где требуется надежный сбор и обработка аналоговых сигналов. Он может быть интегрирован в системы управления технологическими процессами, системы мониторинга и контроля, а также в системы сбора данных с различных датчиков и измерительных приборов. Благодаря высокой степени защиты и широкому диапазону рабочих условий, модуль обеспечивает стабильную работу в сложных промышленных средах.

Преимущества модуля I-7017R CR включают:

• Высокая надежность: защита от перенапряжений и электростатических разрядов обеспечивает долговечность и стабильную работу устройства в промышленных условиях.
• Гибкость настройки: возможность индивидуальной настройки каждого канала под различные диапазоны входных сигналов и частоты дискретизации позволяет адаптировать модуль под специфические требования системы.
• Устойчивость к внешним помехам: дифференциальные каналы и высокая степень защиты от электромагнитных помех обеспечивают точность измерений в условиях электромагнитных возмущений.
• Энергоэффективность: низкое потребление энергии позволяет интегрировать модуль в системы с ограниченными ресурсами питания.

Модуль I-7017R CR совместим с различными промышленными системами, использующими интерфейс RS-485 и протокол DCON, что облегчает его интеграцию в существующие инфраструктуры. Его можно использовать в сочетании с другими модулями ICP DAS для расширения функциональности системы, такими как модули дискретного ввода/вывода, релейные модули и модули с изоляцией, обеспечивая комплексные решения для автоматизации промышленных процессов.

Основные характеристики:
