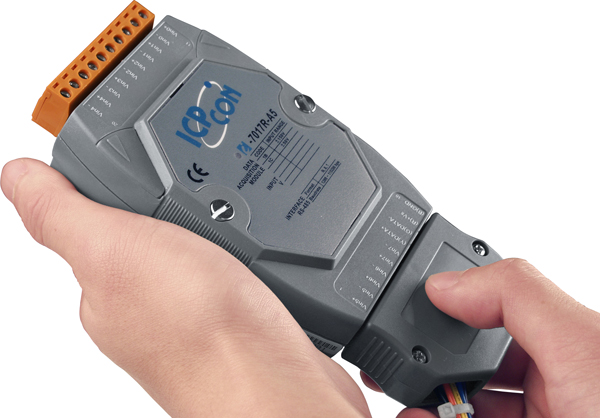

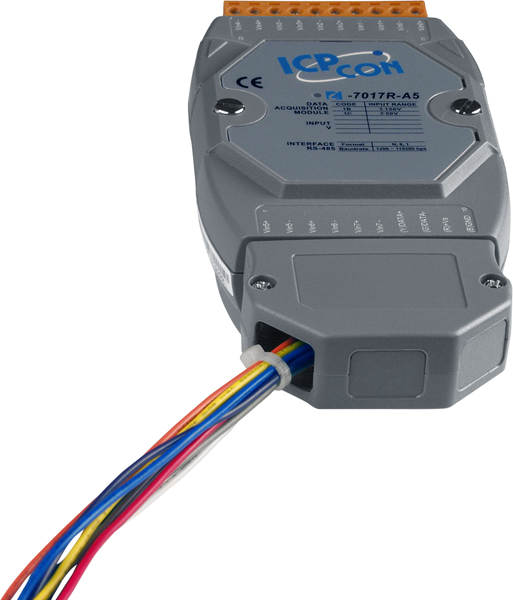

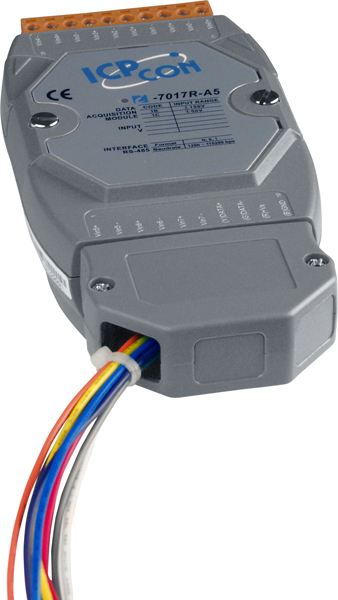

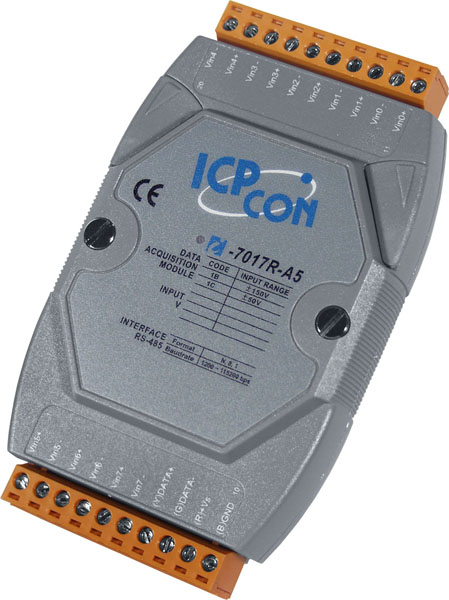

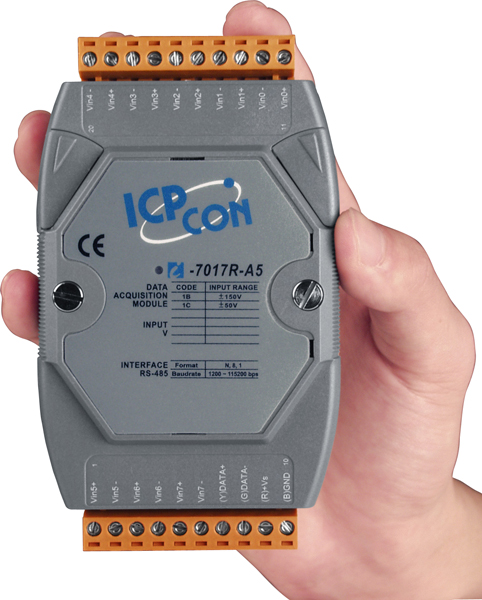

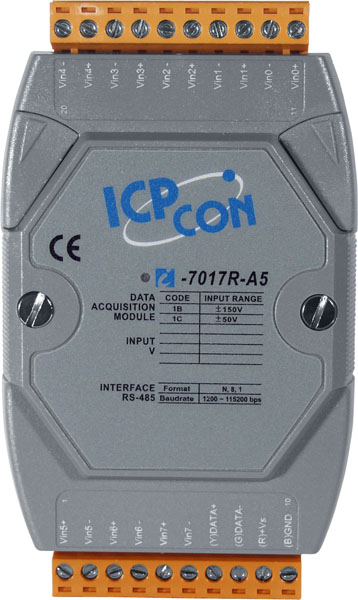

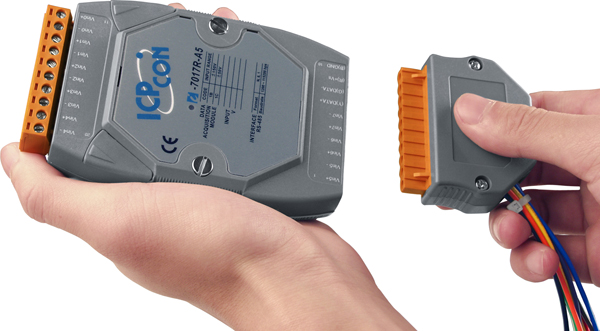

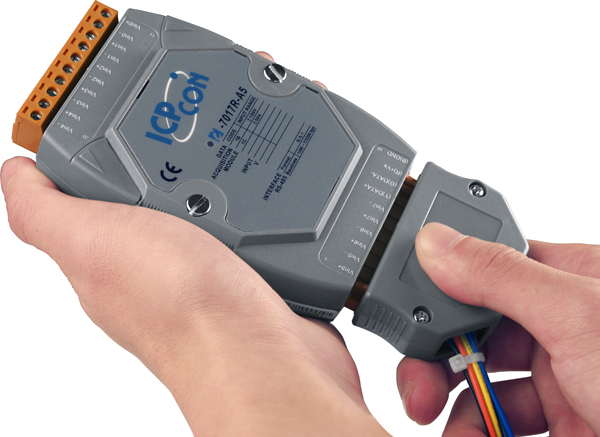

Модуль I-7017R-A5-G CR 8-channel High Voltage Input Module

Артикул: I-7017R-A5-G CR
Характеристики
Полное наименование:
—
Модуль I-7017R-A5-G CR 8-channel High Voltage Input Module
Срок гарантии
—
12 мес.
158 707 тенге/шт
Варианты цен
158 707 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Модуль I-7017R-A5-G CR от компании ICP DAS представляет собой 8-канальный модуль аналогового ввода, предназначенный для работы с высоковольтными сигналами в диапазоне от ±50 В до ±150 В. Этот модуль обеспечивает надежный и точный сбор данных в промышленных приложениях, где требуется высокая степень защиты и устойчивость к внешним воздействиям.

Ключевые технические особенности модуля I-7017R-A5-G CR включают:

  • Диапазон входных сигналов: ±50 В и ±150 В, что позволяет работать с широким спектром высоковольтных источников.
  • Разрешение АЦП: 16 бит, обеспечивающее высокую точность измерений.
  • Точность АЦП: ±0,1% от полного диапазона в обычном режиме и ±0,5% в ускоренном режиме.
  • Частота дискретизации: 10 Гц в обычном режиме и 50 Гц в ускоренном, что позволяет адаптировать модуль под различные требования к скорости сбора данных.
  • Входное сопротивление: 290 кОм, минимизирующее влияние на измеряемые сигналы.
  • Защита от перенапряжения: ±200 В для линии питания, обеспечивающая дополнительную безопасность при работе с высоковольтными источниками.
  • Защита от электростатического разряда (ESD): ±4 кВ для каждого канала, соответствующая стандарту IEC 61000-4-2, что повышает устойчивость к внешним помехам.
  • Гальваническая изоляция: 3000 В постоянного тока между полем и логикой, предотвращающая влияние высоковольтных сигналов на внутренние компоненты модуля.
  • Интерфейс связи: RS-485 с поддержкой протокола DCON, обеспечивающий надежную передачу данных на расстоянии и совместимость с различными системами автоматизации.
  • Скорость передачи данных: от 1200 до 115200 бит/с, позволяющая гибко настраивать скорость обмена в зависимости от требований системы.
  • Питание: от 10 до 30 В постоянного тока, с защитой от неверной полярности, что упрощает интеграцию в существующие системы.
  • Потребление энергии: 1,6 Вт, что способствует эффективному использованию ресурсов в промышленных приложениях.
  • Рабочие условия: температура от -25 до +75 °C и влажность от 10% до 95% без конденсации, что делает модуль подходящим для эксплуатации в различных климатических условиях.
  • Монтаж: на DIN-рейку, обеспечивающий удобство установки и обслуживания в распределительных щитах и шкафах управления.

Модуль I-7017R-A5-G CR предназначен для применения в различных областях промышленной автоматизации, включая:

  • Автоматизация зданий: мониторинг и управление системами электроснабжения, освещения и отопления.
  • Фабричная автоматизация: сбор данных с высоковольтных датчиков и оборудования для контроля процессов.
  • Машиностроение: интеграция в системы управления станками и производственными линиями, требующими обработки высоковольтных сигналов.
  • Удаленное обслуживание и диагностика: использование в системах дистанционного мониторинга и диагностики оборудования, работающего с высоковольтными сигналами.
  • Испытательное оборудование: применение в лабораториях и испытательных стендах для измерения высоковольтных параметров.

Преимущества модуля I-7017R-A5-G CR включают:

  • Высокая степень защиты: защита от перенапряжения, электростатического разряда и гальваническая изоляция обеспечивают надежную работу в сложных условиях.
  • Гибкость настройки: возможность выбора между обычным и ускоренным режимами дискретизации позволяет адаптировать модуль под конкретные задачи.
  • Устойчивость к внешним воздействиям: широкий диапазон рабочих температур и влажности делает модуль надежным в различных климатических условиях.
  • Простота интеграции: интерфейс RS-485 с протоколом DCON и поддержка различных скоростей передачи данных облегчают подключение к существующим системам автоматизации.

Модуль I-7017R-A5-G CR является надежным и высокоточным решением для сбора и обработки высоковольтных аналоговых сигналов в промышленных приложениях, обеспечивая безопасность, гибкость и эффективность в эксплуатации.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 123 x 72 x 35
Частота дискретизации Обычный режим: 10 Гц, Ускоренный режим: 50 Гц
Потребление тока 1.6 Вт
Сторожевой таймер Есть
Материал корпуса Пластик
Монтаж На DIN-рейку
Системные индикаторы 1 индикатор Питание/Передача данных
Рабочее напряжение 10 ~ 30 В пост.тока
Защита от неверной полярности Есть
Рабочая температура, °C -25 ~ +75
Температура хранения, °C -40 ~ +85
Рабочая влажность, % 10 ~ 95, без образования конденсата
Скорость передачи данных, бит/с 1200 ~ 115200
Интерфейс RS-485
Протоколы последовательной связи DCON
Защита от перенапряжения ±0.5 кВ для линии питания
±200 В пост.
Изоляция каналов внутренней логики 3000 В пост.тока
Защита ESD (IEC 61000-4-2) ±4 кВ для каждого канала
Защита EFT (IEC 61000-4-4) ±4 кВ для линии питания
Тип каналов аналогового ввода Дифференциальные
Общая защита от перенапряжения ±200 В пост.тока
Количество каналов АЦП 8
Входное сопротивление По напряжению: 290 кОм
Диапазон входных сигналов по напряжению ±50 В
±150 В
Разрешение АЦП 16 бит
Точность АЦП Ускоренный режим: ±0.5% от полного диапазона
Обычный режим: ±0.1% от полного диапазона
Тип устройства Модуль аналогового ввода
Тип каналов Аналоговый ввод
