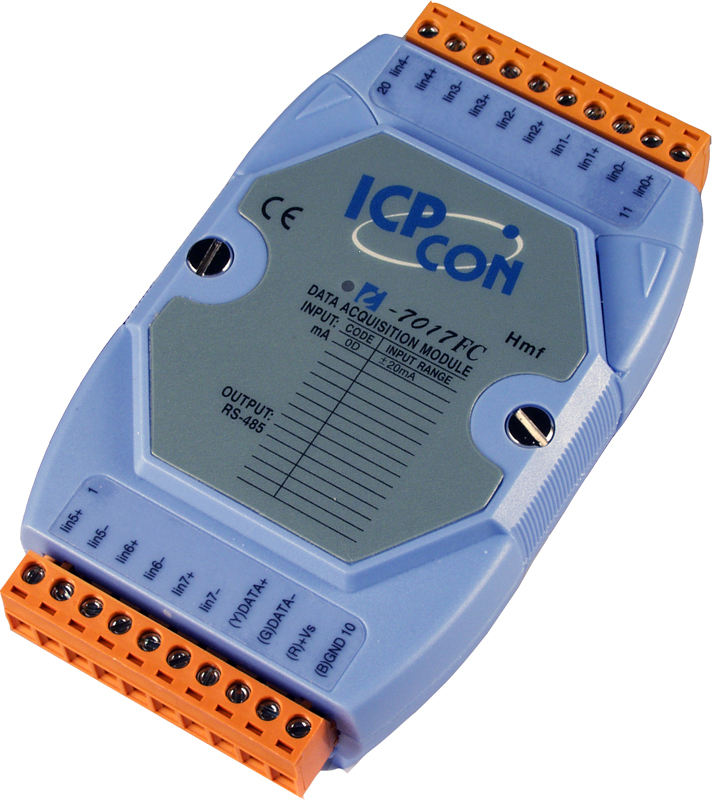

Модуль I-7017FC CR 8-channel Analog Input Module (Current input version)

Модуль I-7017FC CR от компании ICP DAS представляет собой устройство с 8 дифференциальными каналами аналогового ввода, предназначенное для точного измерения токовых сигналов в промышленных системах автоматизации. Этот модуль обеспечивает высокую точность и надежность при работе с различными диапазонами входных сигналов.

Ключевые технические особенности модуля I-7017FC CR включают:

• Диапазоны входных сигналов по току: ±20 мА, 0–20 мА, 4–20 мА, что позволяет гибко адаптировать устройство под различные требования системы.
• Разрешение АЦП: 16 бит, обеспечивающее высокую точность измерений.
• Точность АЦП: ±0,1% от полного диапазона в обычном режиме (10 Гц) и ±0,5% в ускоренном режиме (60 Гц), что позволяет выбирать оптимальный режим в зависимости от требований к скорости и точности.
• Входное сопротивление: 125 Ом, соответствующее стандарту для токовых входов.
• Гальваническая изоляция: 3000 В постоянного тока между каналами и логикой, обеспечивающая защиту от помех и повышающих надежность системы.
• Интерфейс связи: RS-485 с протоколом DCON, поддерживающий скорости передачи данных от 1200 до 115200 бит/с, что обеспечивает гибкость в настройке системы.
• Рабочее напряжение: 10–30 В постоянного тока, с защитой от неверной полярности, что упрощает интеграцию в существующие системы.
• Рабочая температура: от –25 до +75 °C, что позволяет использовать модуль в различных климатических условиях.
• Защита от электростатического разряда (ESD): ±4 кВ для каждого канала, обеспечивающая дополнительную защиту от внешних воздействий.
• Обнаружение обрыва кабеля: имеется для диапазона 4–20 мА, что повышает надежность системы.

Модуль I-7017FC CR предназначен для использования в промышленных приложениях, где требуется точное измерение токовых сигналов. Он идеально подходит для интеграции в системы автоматизации, SCADA-системы, системы мониторинга и управления технологическими процессами, а также в системы сбора данных с различных датчиков и преобразователей.

Преимущества модуля I-7017FC CR включают:

• Высокая точность и надежность: благодаря 16-битному АЦП и гальванической изоляции, обеспечивающей защиту от помех.
• Гибкость в настройке: поддержка различных диапазонов входных сигналов и выбор между обычным и ускоренным режимами дискретизации.
• Устойчивость к внешним воздействиям: защита от электростатического разряда и обрыва кабеля повышают надежность эксплуатации.
• Широкий диапазон рабочих температур: от –25 до +75 °C, что позволяет использовать модуль в различных климатических условиях.

Модуль I-7017FC CR совместим с другими устройствами ICP DAS, поддерживающими протокол DCON, и может быть интегрирован в существующие системы автоматизации и мониторинга. Его конструктивные особенности, такие как пластиковый корпус и монтаж на DIN-рейку, обеспечивают удобство установки и эксплуатации в промышленных условиях.
